AMO Signal Test Unit STU-20 Handbuch Seite 9

Signal Test Unit STU-20
3.3.2 Geregelte Achse

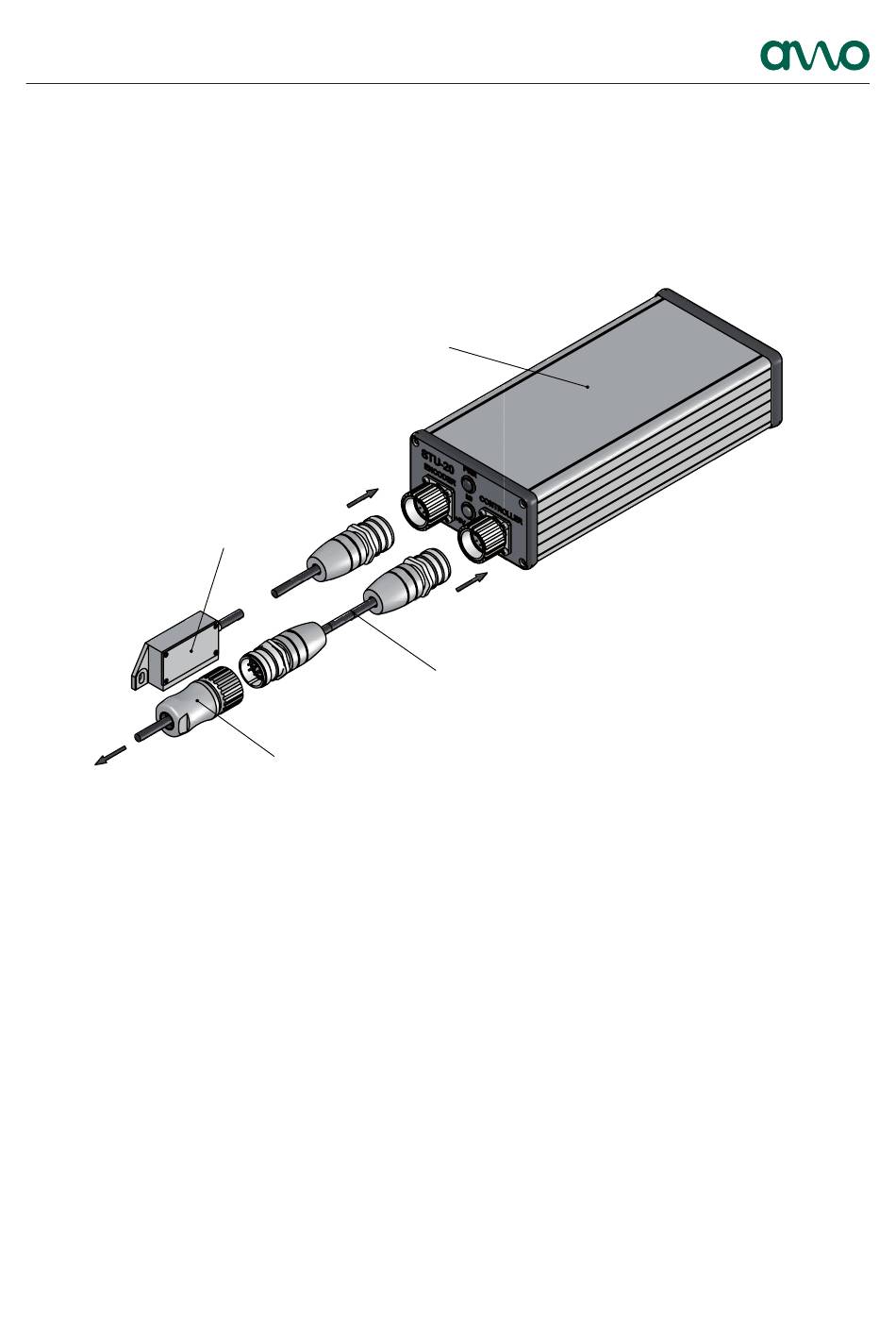

Abtastkopf wird an den Eingang „Encoder" angeschlossen. Die Steuerung wird
über die beiliegenden Adapterkabel an den Eingang „Controller" angeschlossen.
Die Achse kann in dieser Konfiguration über die Steuerung geregelt verfahren
werden. Die Versorgung des Abtastkopfes erfolgt über die Steuerung.
STU-20
Abtastkopf
Reading head
Adapterkabel
Adapter cable
Anschluss an Folgeelektronik (Steuerung)
Connection to subsequent electronics (N.C.)
In dieser Konfiguration kann die Funktion „Luftspaltkontrolle", wie unter 4.5
beschrieben, nicht verwendet werden.
9
