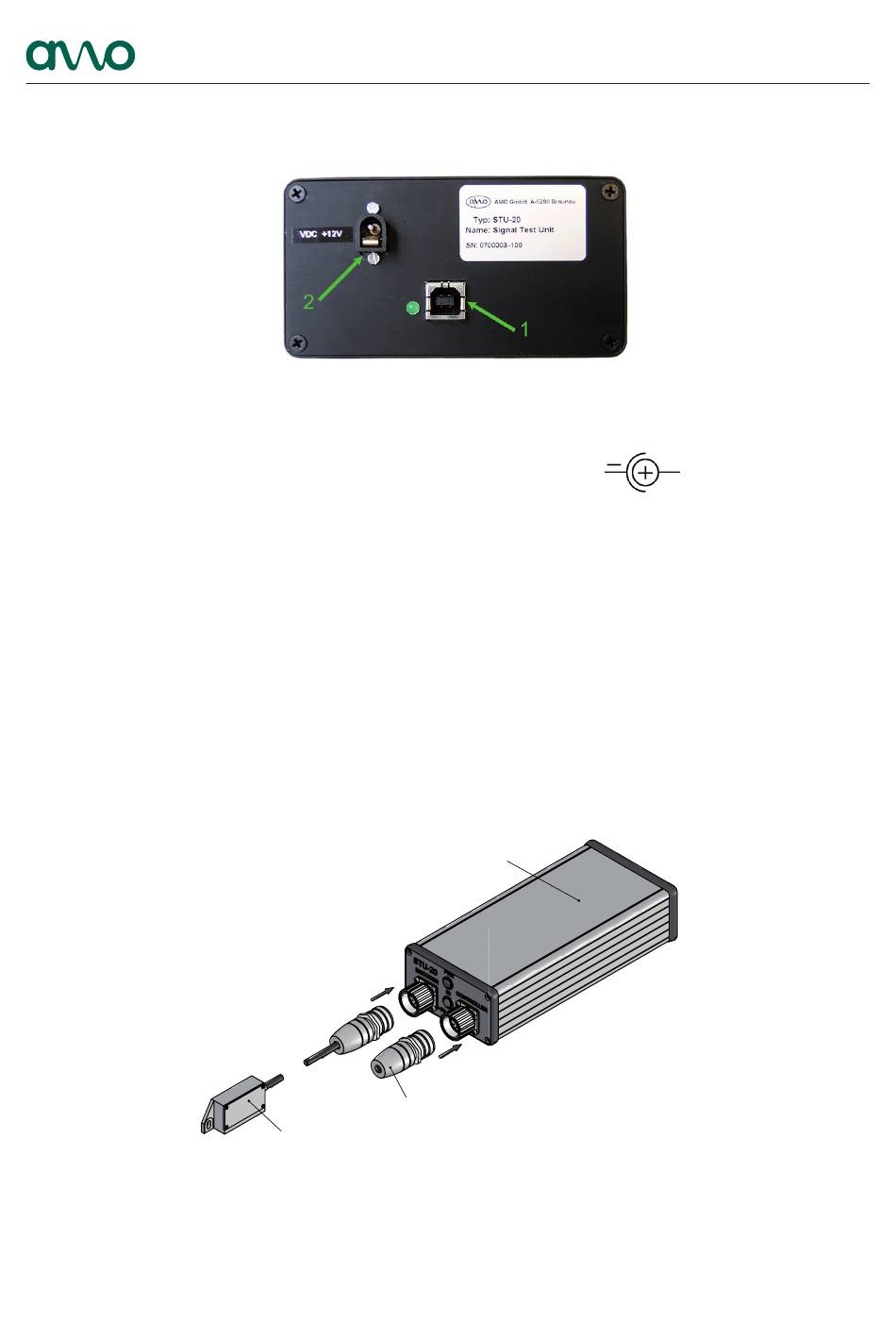

3.2. Rückseite
(1)
(2)
3.3.

Anschlusskonfiguration

3.3.1

Nicht geregelte Achse

Abtastkopf wird an den Eingang „Encoder" angeschlossen. Der beiligende Ab-
schlussstecker (inkrementell) wird an den Eingang „Controller" angeschlossen.
Verfahren der Achse nur von Hand mögliche, nicht über die Steuerung.
Versorgung des Messsystems erfolgt über die STU-20.
8
USB-Port
Anschluss für Steckernetzteil
Versorgungsspannung: 12 VDC/500mA
Abtastkopf
Reading head
STU-20
für inkrementelle Systeme
Abschlussstecker
Termination connector
for incremental Systems
Signal Test Unit STU-20
