Signal Test Unit STU-20
3.
Anschluss- u. Anzeigeelemente
3.1.

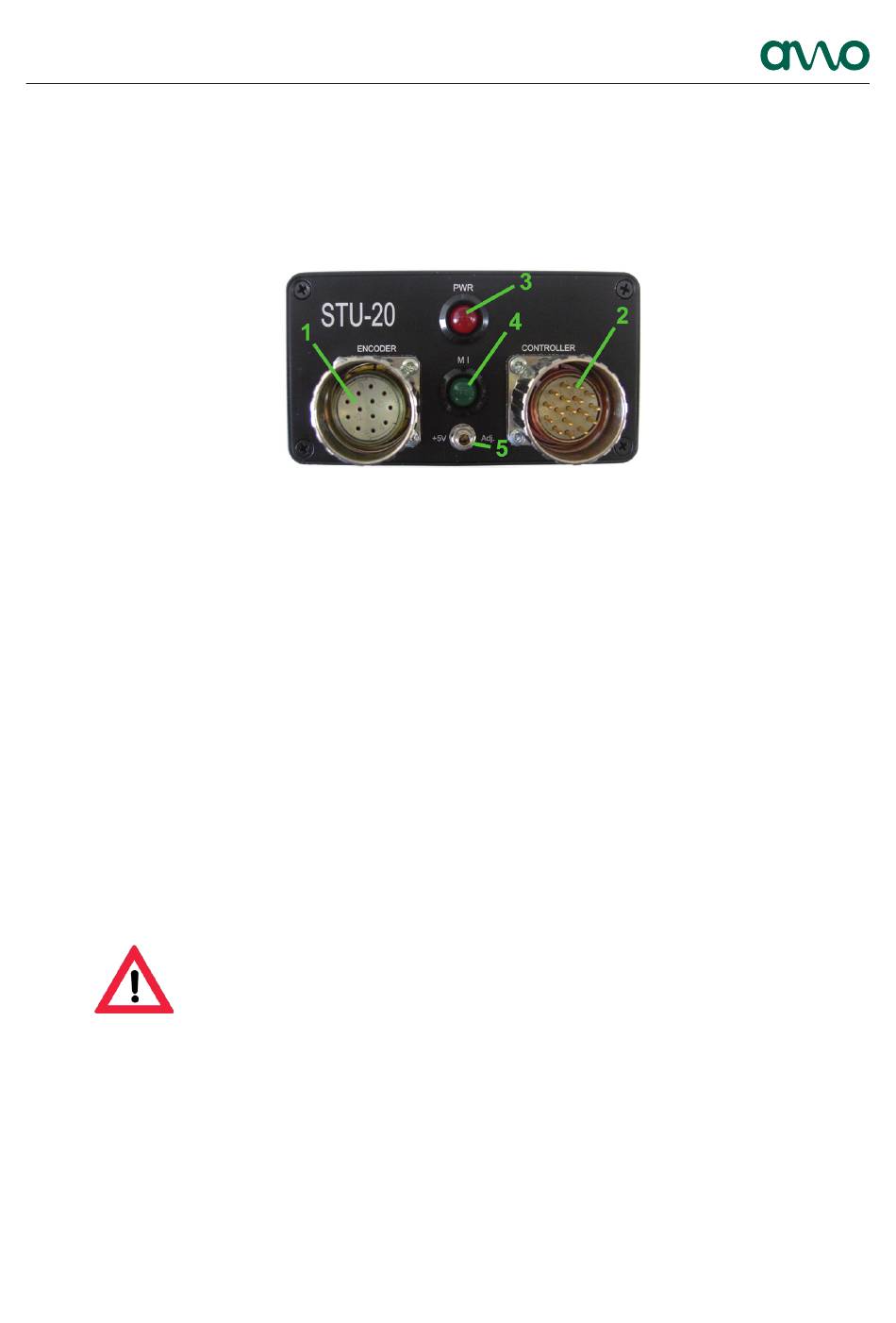

Vorderseite
(1)
(2)
(3)
(4)
(5)
Messsytemanschluss
Anschluss des Controllers oder des Abschlusssteckers (siehe 3.3.
„Anschlusskonfiguration")
Power-On LED
leuchtet, wenn Spannungsversorgung für das Messsystem einge-
schaltet ist.
Mounting Indicator
Zusätzliche Anzeige der korrekten Montage des Messsystems (siehe
Kapitel „Montagehilfe")
+5V Adjust
Potentiometer zum Einstellen der Versorgungsspannung des Mess
systems auf 5,0V.
Anschluss des Controllers an Eingang „Controller" nur über die
beiliegenden Adapterkabeln möglich. Direkter Anschluss des Control-
lers oder eines Abtastkopfes kann zu Beschädigungen führen.
