Signal Test Unit STU-20
4.8.3 Für Winkelmesssysteme
- Geben Sie den Basisabstand, K ein.
- Alle anderen Parameter sind bereits definiert nach der Auswahl des Messsys
tems
- Eine ganze Umdrehung verfahren (empfohlen)
4.8.4 Für Linearmesssysteme
- Geben Sie den Basisabstand, K ein.
- Wählen Sie die Ausführung des Maßbandes, Typ.
- Geben Sie die Länge (Gesamtlänge oder Messlänge) an.
Die maximale Anzahl der Referenzmarken die gemessen werden können wird
automatisch basierend auf Teilungsperioden pro Umdrehung (für Winkelmess-
systeme) oder vom Wert abhänging der bei „RI-Check" eingegeben wurde (für
Linearmesssysteme) berechnet. Für Messungen eines Segments des Maßban-

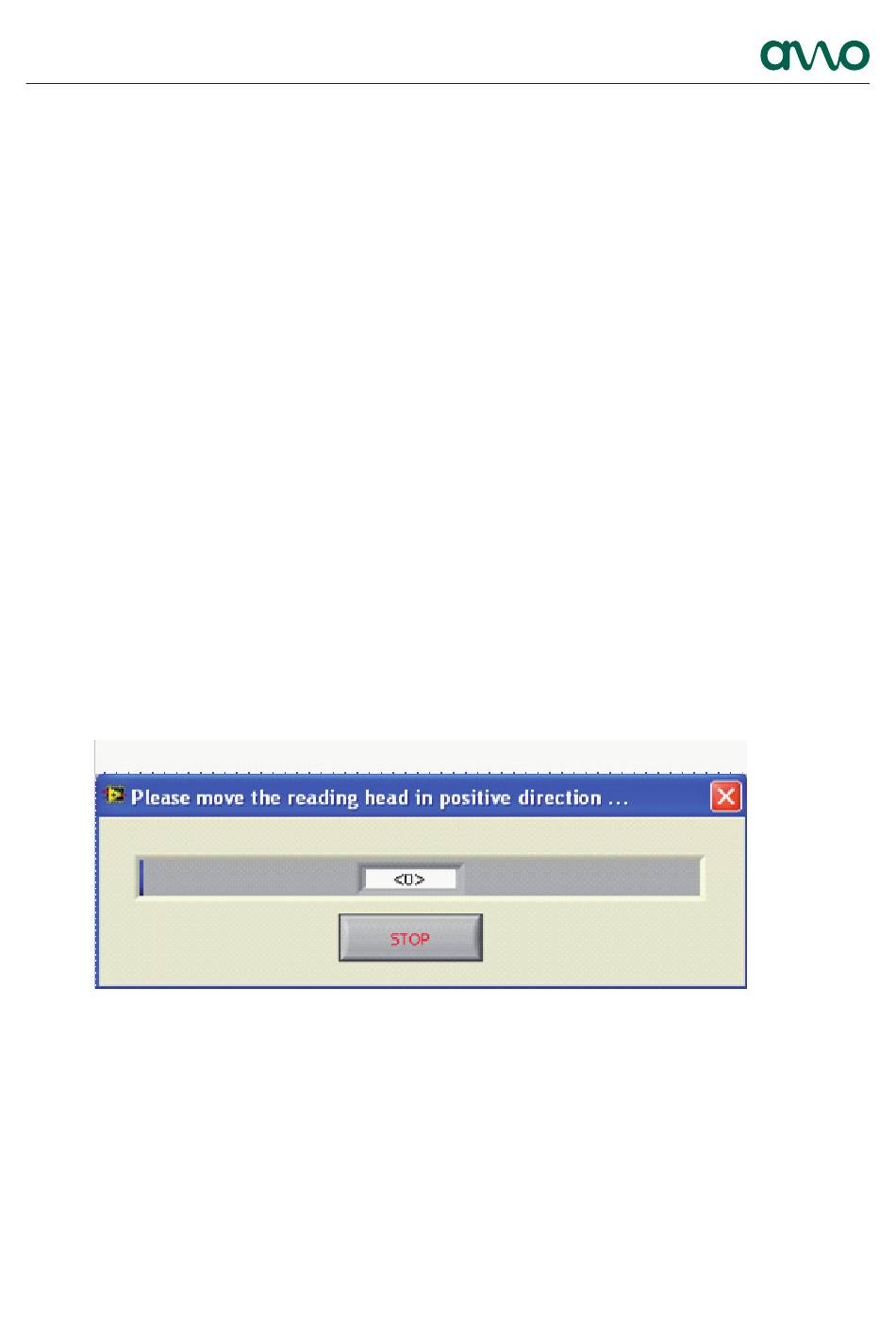

des oder Ringes muss der Benutzer den Vorgang manuell starten und am Ende
des Segments wieder stoppen.
Für Winkelmesssysteme wird unbedingt empfohlen für die Referenzmarkenprü-
fung eine volle Umdrehung auszuführen.
