6.1.2 Leistungs-Kurve
Diese Funktion zeigt ausgewählte Phasenspannungs- und -stromwellenformen
zusammen mit Werten von P, Q und S (siehe Abbildung unten). Die angezeigten
Signale werden automatisch skaliert. Beachten Sie, dass bei 3L-Schaltung nur die
Gesamtleistung berechnet wird.
Tasten:
Umschaltung zwischen den Modi HALTEN (Die Ergebnisse werden
im Display eingefroren.) und LAUF (Die Ergebnisse werden einmal
pro Sekunde aktualisiert.).
Umschaltung zwischen U- und I-Spuren
Speicherung der momentanen Größenwerte im nichtflüchtigen Speicher
(im HALTEN-Modus)
Wechsel vom Bildschirm LEIST. KURVE in den Bildschirm LEIST.
MESSWERTE
Umschaltung zwischen Phasen (gilt nur bei 4L-Schaltung)
Skalierung der angezeigten Wellenform nach Amplitude
Skalenzeit der angezeigten Wellenformen;
Wenn diese Skalierung zur Anzeige von 32 ms eingestellt ist und
sich das Instrument im HALTEN-Modus befindet, scrollt eine weitere
Benutzung der Tasten RECHTS und LINKS die Wellenform durch
ihre 10 Perioden.
Öffnet das LEISTUNGS-MENÜ (in Abschnitt 7 beschrieben).
Rückkehr zum HAUPTMENÜ.
Bedienungsanleitung

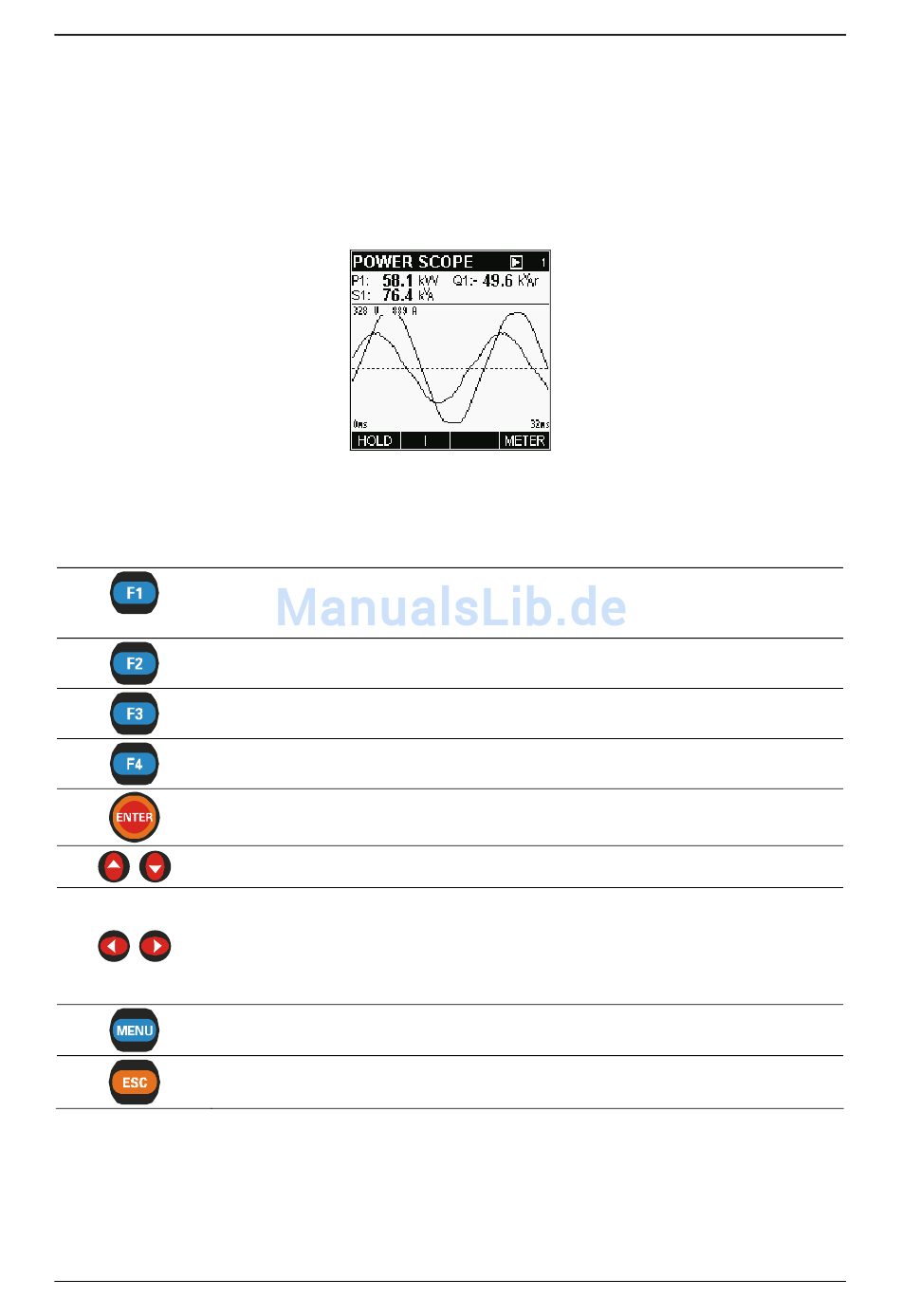

Abb. 6.3: Bildschirm LEISTUNGSKURVE
45
