Tasten:
5.1.2 Bildschirm U,I,f – AUFZEICHNUNG SCOPE1 (Einzelkurve)
Diese Funktion zeigt Einzel-Kurvenformen mit der Übersicht ihrer Einzelheiten (siehe
Abbildung unten).
Verfügbare Signalkombinationen sind:
U
Einzelspannung (x = 1 ÷ 3)
X
I
Einzelstrom (x = 1 ÷ 3)
X
U
I
Einzelspannungs- und -strompaare (x = 1
X
X
÷ 3)
U
U
U
alle Phasenspannungen
1
2
3
I
I
I
alle Phasenströme
1
2
3
Für jedes Signal können bis zu 10 Signalperioden betrachtet werden.
Standardmäßig werden die angezeigten Signale automatisch skaliert.
Bedienungsanleitung

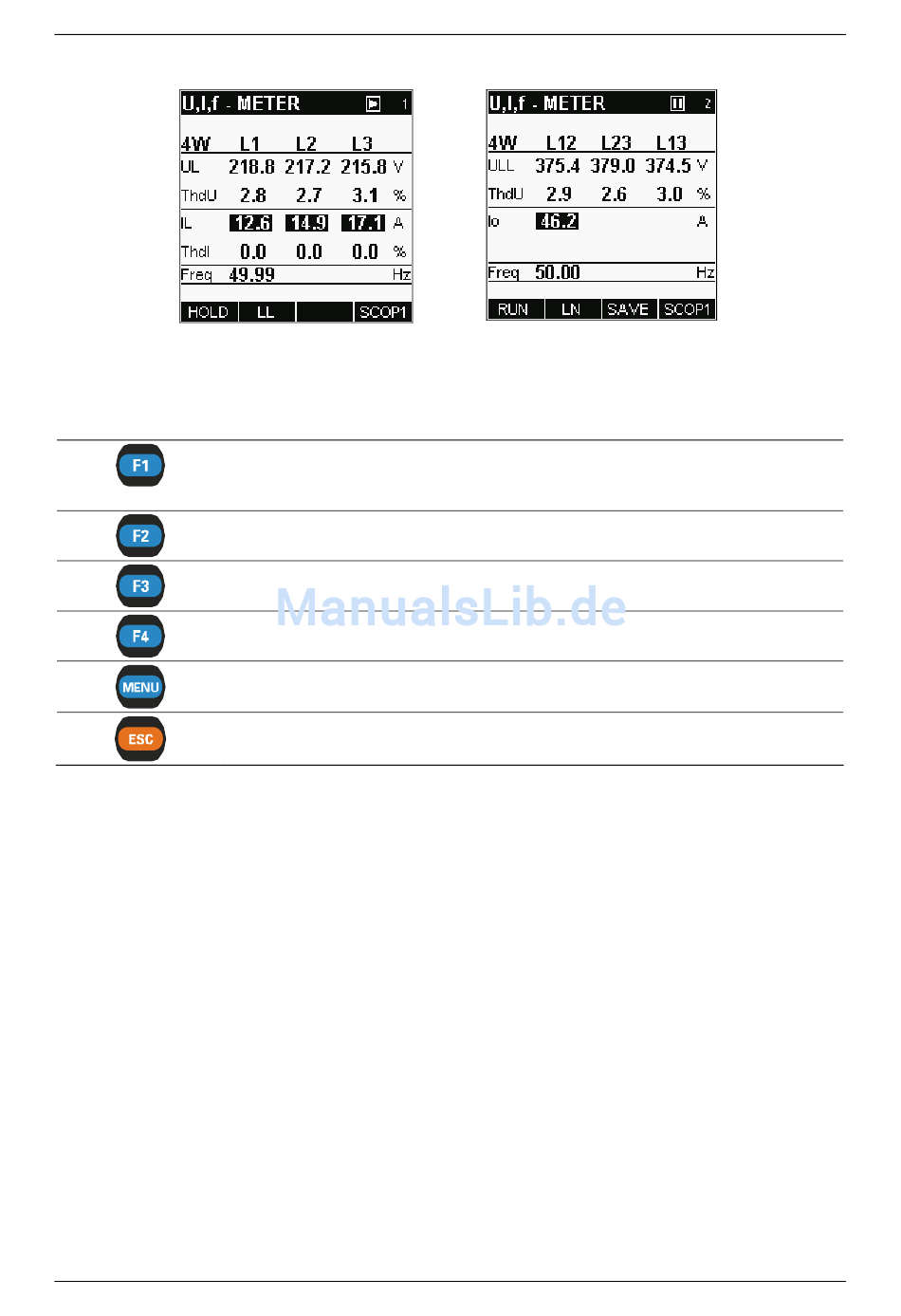

Abb. 5.2: Tabellenbildschirm U,I,f-MESSWERTE
Umschaltung zwischen den Modi HALTEN (Die Ergebnisse werden
im Display eingefroren.) und LAUF (Die Ergebnisse werden einmal
pro Sekunde aktualisiert.).
Umschaltung zwischen Effektivspannungen LL (Phase-Phase) und
LN (Phase-Nullleiter (nur bei 4L-Messmodus).
Speicherung der angezeigten Werte im nichtflüchtigen Speicher
(im HALTEN-Modus)
Umschaltung vom tabellarischen Bildschirm MESSWERTE zum
grafischen Bildschirm KURVE1 (Einzelkurve).
Öffnet das Dialogfenster zur Auswahl von U,I,f-MESSWERTE,
U,I,f-AUFZEICHNUNG oder MESSKONFIGURATION.
Rückkehr zum Menü U,I,f-MESSUNG.
35
