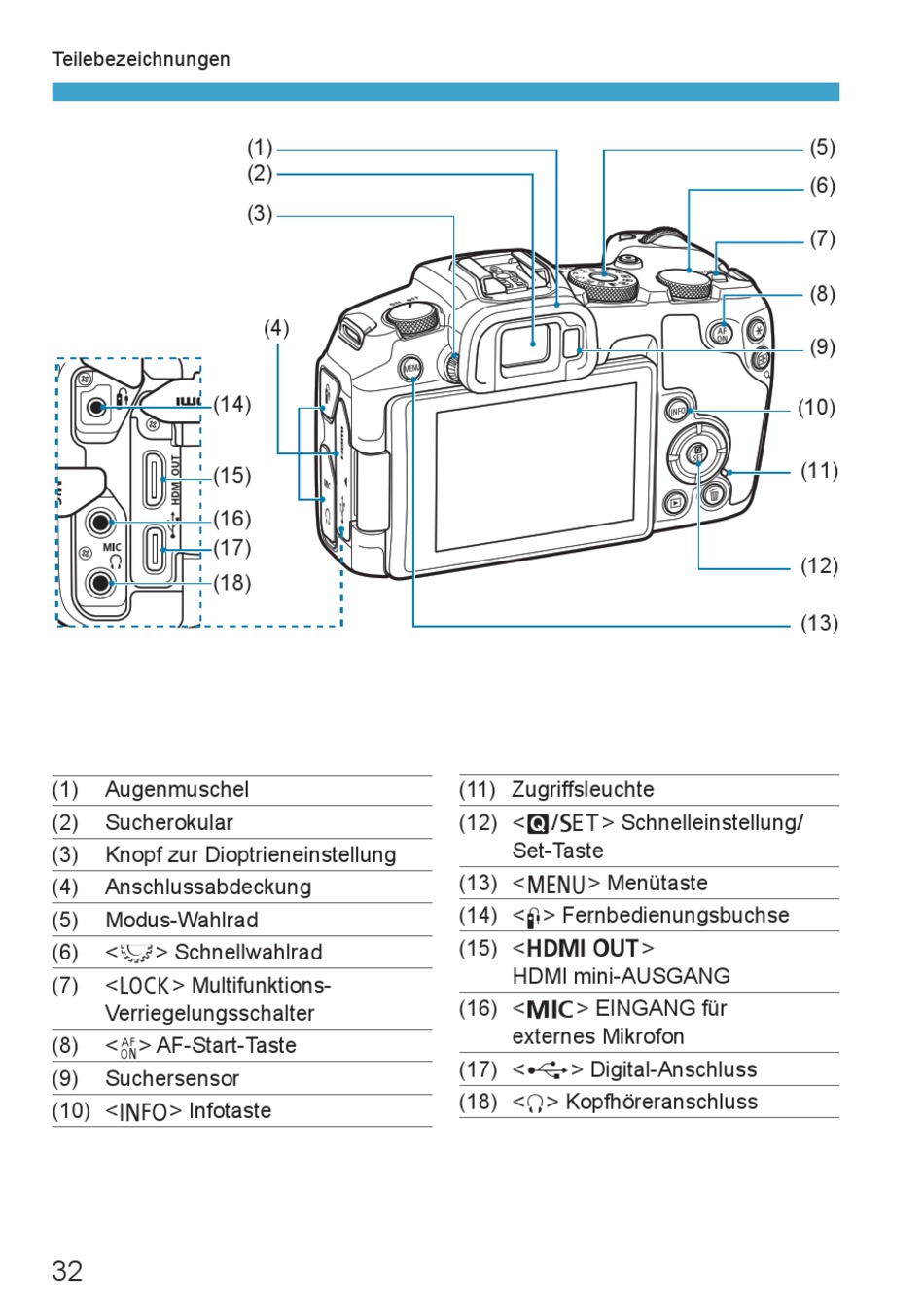

Teilebezeichnungen
(14)
(15)
(16)
(17)
(18)
(1) Augenmuschel
(2) Sucherokular
(3) Knopf zur Dioptrieneinstellung
(4) Anschlussabdeckung
(5) Modus-Wahlrad
(6) < 5 > Schnellwahlrad
(7) < R > Multifunktions-
Verriegelungsschalter
(8) < p > AF-Start-Taste
(9) Suchersensor
(10) < B > Infotaste
32
(1)
(2)
(3)
(4)
(11) Zugriffsleuchte
(12) < Q / 0 > Schnelleinstellung/
Set-Taste
(13) < M > Menütaste
(14) < F > Fernbedienungsbuchse
(15) < D >
HDMI mini-AUSGANG
(16) < Y > EINGANG für
externes Mikrofon
(17) < g > Digital-Anschluss
(18) < n > Kopfhöreranschluss
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
