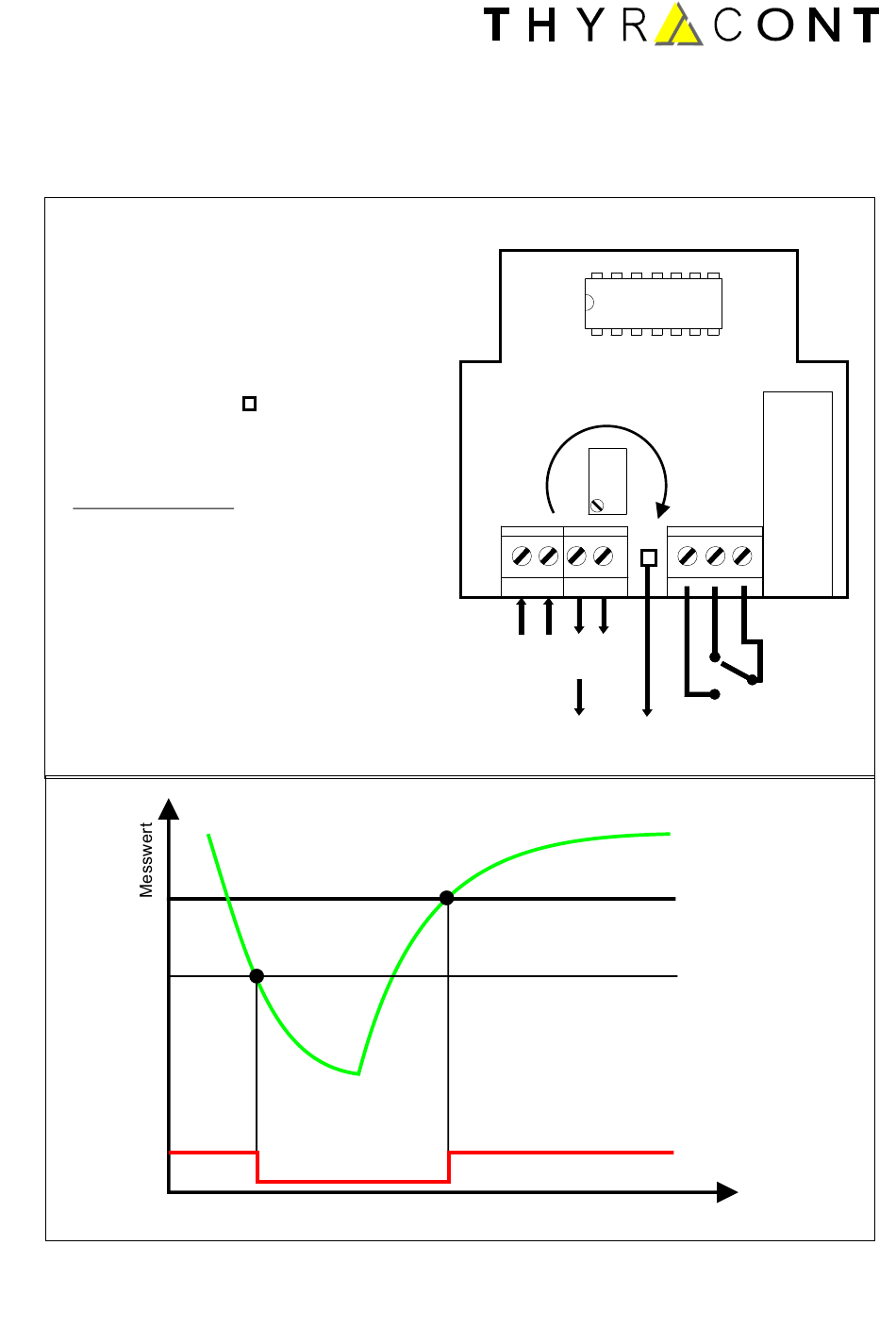

Betriebsanleitung Vakuum Schalter VRP
Einstellung des Schaltpunktes:
Drehen des Potentiometers nach
-rechts für höheren Schaltpunkt;
-links für niedrigeren Schaltpunkt.
Die Schaltpunktspannung kann
mit einem Spannungsmessgerät
zwischen "-" and " " gemessen
werden (gemäß Kennlinie).
Analog-Ausgang:
Istwert:
500 mV - 10 V gemäß Kennlinie
entspricht 0,001 - 1000 mbar
Last max. 5 mA
Schaltpunkt / Sollwert:
50 mV - 1 V gemäß Kennlinie
entspricht 0,001 - 1000 mbar
"ein"
V a c u u m
min.
24VDC
"aus"
Schaltfunktion "ein"
I n s t r u m e n t s
Schaltpunkt
max.
+
- - +
Out
V
schaltpunkt
Zeit
230V
5A
Schaltpunkt
- Hysterese
04/04 sa
Inhaltszusammenfassung für thyracont VRP
- Seite 1 V a c u u m I n s t r u m e n t s Betriebsanleitung Vakuum Schalter VRP Einstellung des Schaltpunktes: Drehen des Potentiometers nach -rechts für höheren Schaltpunkt; -links für niedrigeren Schaltpunkt. Die Schaltpunktspannung kann mit einem Spannungsmessgerät Schaltpunkt zwischen "-"...
- Seite 2 V a c u u m I n s t r u m e n t s Vakuum Schalter VRP Ausgangs/Kennlinie Referenz 0 - 1 V 0 - 10 V (mbar) (mV) zero 0,50 0,001 0,53 0,002 0,56 0,004 0,61...
