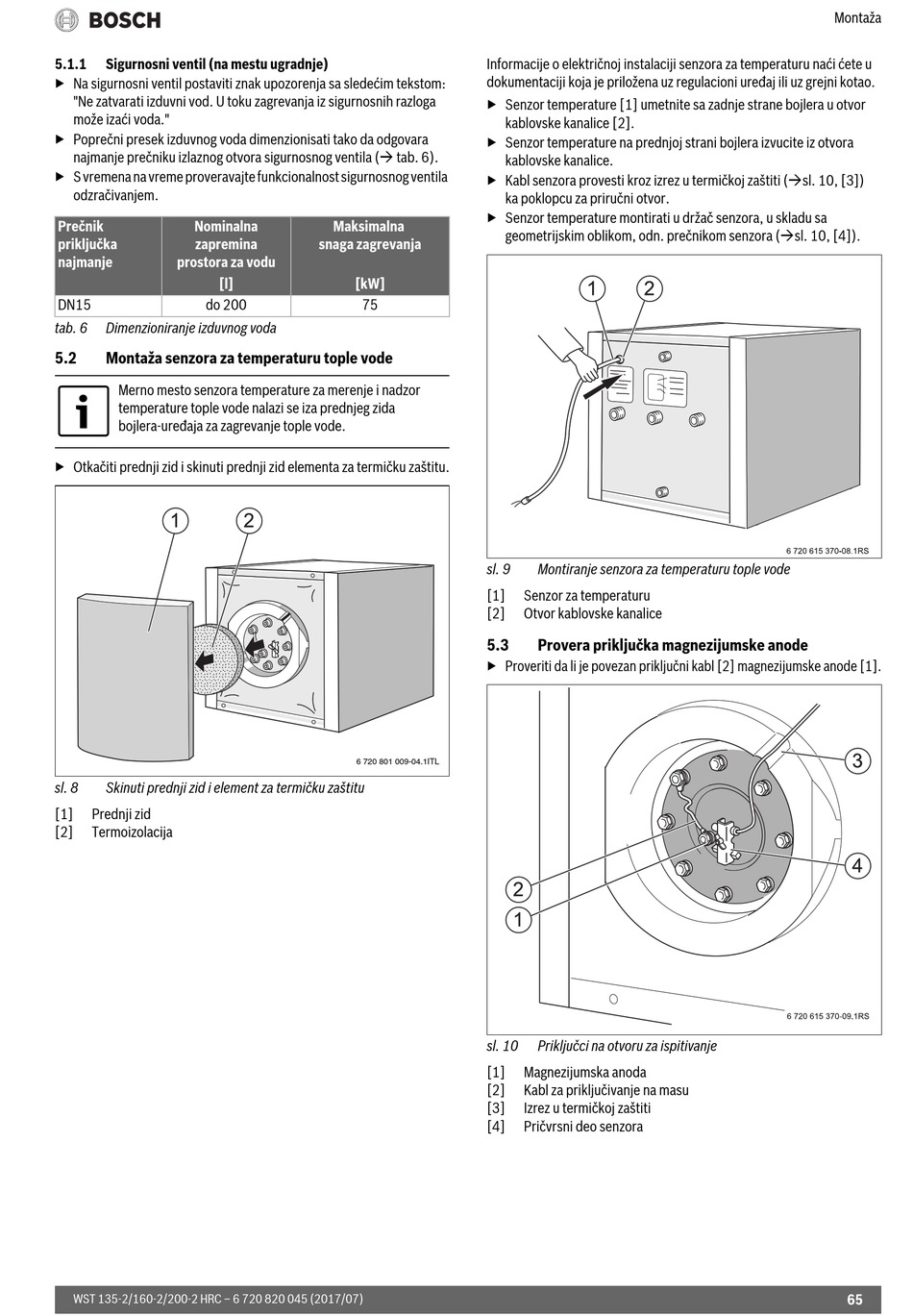

5.1.1

Sigurnosni ventil (na mestu ugradnje)

▶ Na sigurnosni ventil postaviti znak upozorenja sa sledećim tekstom:
"Ne zatvarati izduvni vod. U toku zagrevanja iz sigurnosnih razloga
može izaći voda."
▶ Poprečni presek izduvnog voda dimenzionisati tako da odgovara
najmanje prečniku izlaznog otvora sigurnosnog ventila ( tab. 6).
▶ S vremena na vreme proveravajte funkcionalnost sigurnosnog ventila
odzračivanjem.
Prečnik Nominalna
priključka zapremina
najmanje prostora za vodu
[l]
DN15 do 200
tab. 6 Dimenzioniranje izduvnog voda
5.2 Montaža senzora za temperaturu tople vode
Merno mesto senzora temperature za merenje i nadzor
temperature tople vode nalazi se iza prednjeg zida
bojlera-uređaja za zagrevanje tople vode.
▶ Otkačiti prednji zid i skinuti prednji zid elementa za termičku zaštitu.
sl. 8 Skinuti prednji zid i element za termičku zaštitu
[1] Prednji zid
[2] Termoizolacija
WST 135-2/160-2/200-2 HRC – 6 720 820 045 (2017/07)
Informacije o električnoj instalaciji senzora za temperaturu naći ćete u
dokumentaciji koja je priložena uz regulacioni uređaj ili uz grejni kotao.
▶ Senzor temperature [1] umetnite sa zadnje strane bojlera u otvor
▶ Senzor temperature na prednjoj strani bojlera izvucite iz otvora
▶ Kabl senzora provesti kroz izrez u termičkoj zaštiti (sl. 10, [3])
▶ Senzor temperature montirati u držač senzora, u skladu sa
Maksimalna
snaga zagrevanja
[kW]
75
sl. 9
[1]
[2]
5.3
▶ Proveriti da li je povezan priključni kabl [2] magnezijumske anode [1].
6 720 801 009-04.1ITL
sl. 10
[1]
[2]
[3]
[4]
kablovske kanalice [2].
kablovske kanalice.
ka poklopcu za priručni otvor.
geometrijskim oblikom, odn. prečnikom senzora (sl. 10, [4]).
Montiranje senzora za temperaturu tople vode
Senzor za temperaturu
Otvor kablovske kanalice
Provera priključka magnezijumske anode
Priključci na otvoru za ispitivanje
Magnezijumska anoda
Kabl za priključivanje na masu
Izrez u termičkoj zaštiti
Pričvrsni deo senzora
Montaža
65
