Das Crimpwerkzeug ist eine hydraulische Handpresse mit
auswechselbaren Einsätzen zum Vercrimpen von
• Cu-Kabelschuhen und Verbindern
• Cu-Rohrkabelschuhen und Verbindern
• Cu-Crimphülsen an Steckverbindern
Passende Crimpeinsätze auswählen gemäss Tab 1, Seite 1/4
The crimping tool is a hydraulic hand press with interchange-
able crimp inserts for crimping
• Copper cable lugs and connectors
• Tubular copper cable and connectors
• Crimp sleeves of connectors
Select the appropriate insert according to Tab 1, page 1/4

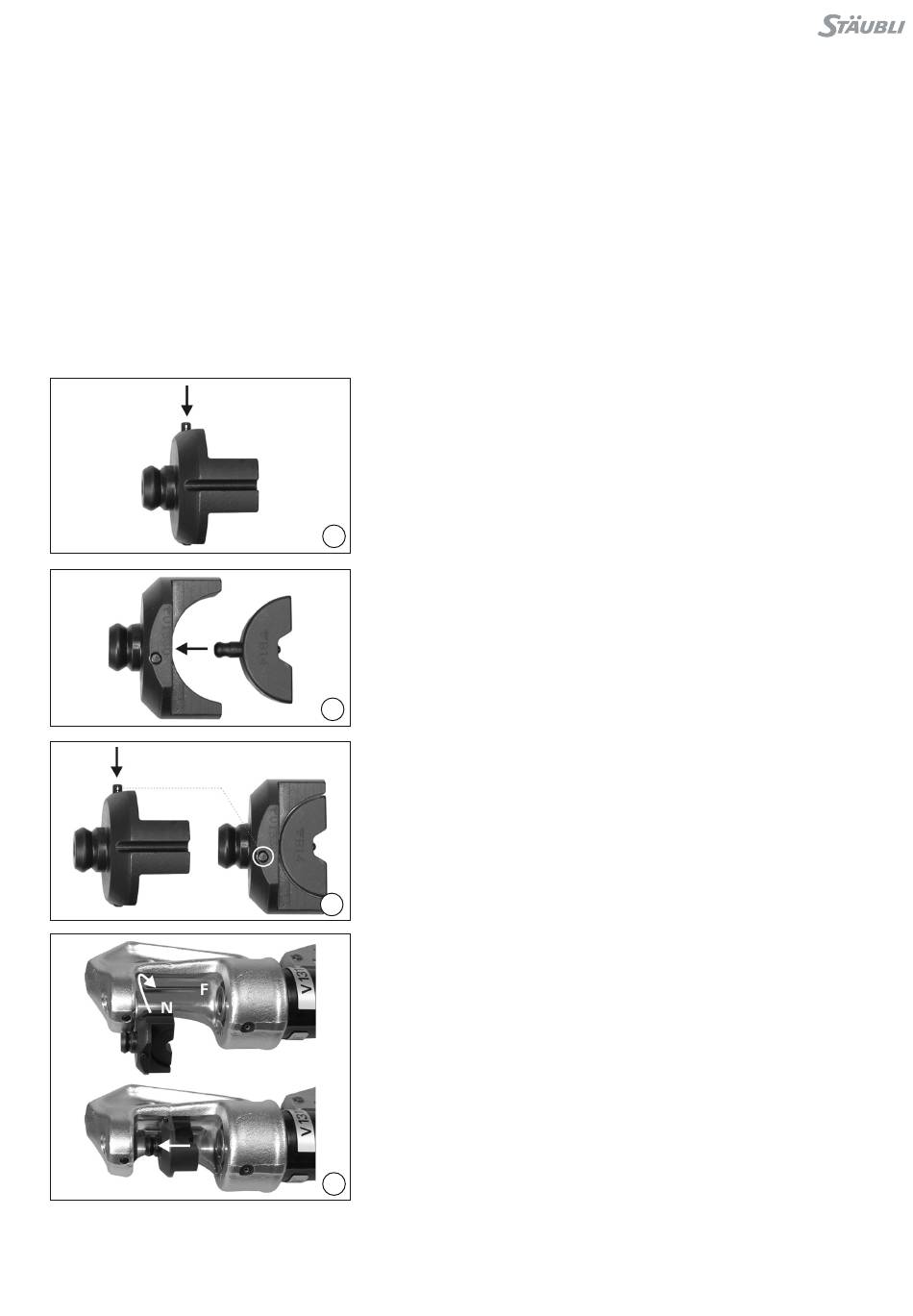

Crimpeinsätze mit
Backenhalter montieren
(ill. 1)
Dorn am Backenhalter eindrücken
1
(ill. 2)
Crimpeinsatz in den Backenhalter
stecken
2
(ill. 3)
Dorn zurückstossen Crimpeinsatz ist
damit im Backenhalter verriegelt
3
(ill. 4)
Backenhalter mit Nut N in die Füh-
rungsschiene F legen und Crimpein-
satz mit dem Zapfen voraus in die
vorgesehene Öffnung schieben Ein
hörbares Klickgeräusch bestätigt das
korrekte Einrasten
4
Mounting the inserts with
insert holders
(ill. 1)
Press in pin on insert holder
(ill. 2)
Fit insert in insert holder.
(ill. 3)
Push back pin The crimping insert is
now locked in the holder
(ill. 4)
Place the insert holder with slot N in
the guide rail F and push the crimp-
ing insert into the opening provided
with the locating knob at the front
An audible click confirms that it has
engaged correctly
3 / 8
