SICHERHEITS LICHTSCHRANKE EOS4

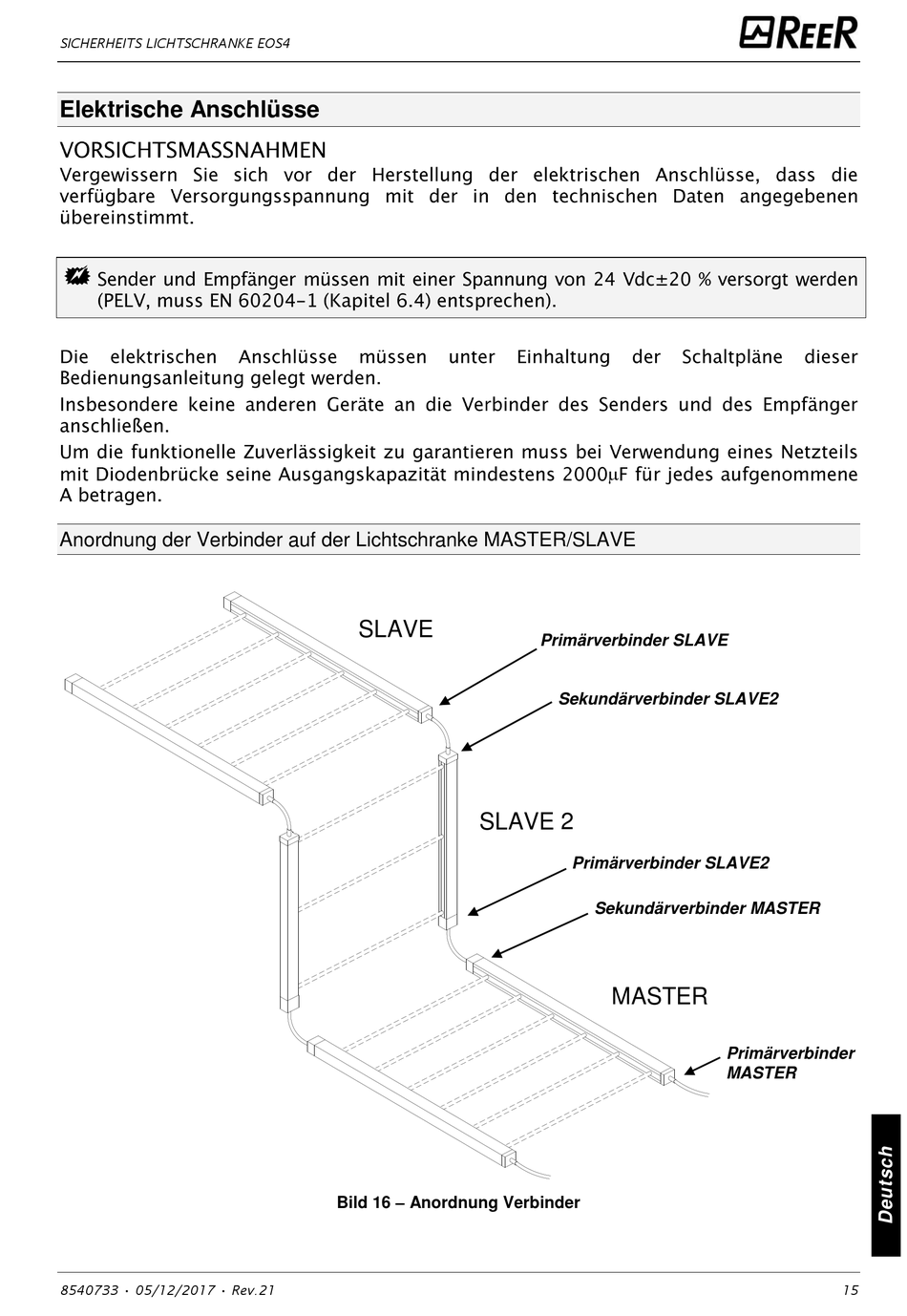

Elektrische Anschlüsse

Anordnung der Verbinder auf der Lichtschranke MASTER/SLAVE
8540733 • 05/12/2017 • Rev.21
SLAVE
SLAVE 2
Bild 16 – Anordnung Verbinder

Primärverbinder SLAVE
Sekundärverbinder SLAVE2
Primärverbinder SLAVE2
Sekundärverbinder MASTER
MASTER
Primärverbinder
MASTER
15
