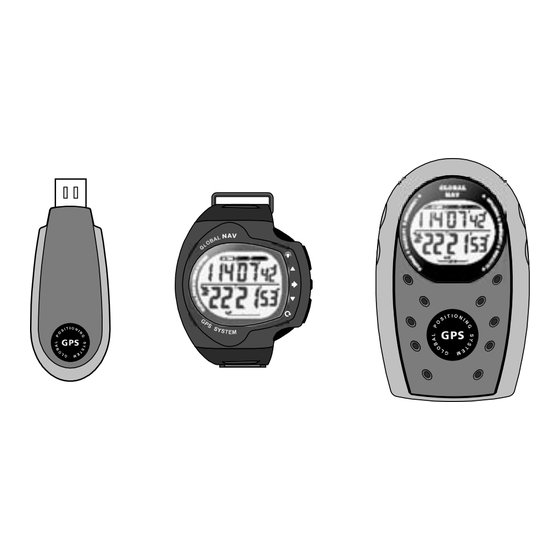

- Seite 1 GEOCOACH � � �� �� � � � � � �� �� � � � � GLOBAL POSITIONING SYSTEM � �� �� � �� ����� � �� � ����� � OWNER´S MANUAL OWNER'S MANUAL...
- Seite 2 Inhaltsverzeichnis: Teil 1 A. Einleitung • Was ist GEOCOACH A-01 • Entfernen der Gürtel-Befestigung vom ® • Was beinhaltet das GEOCOACH Paket? A-02 Sende-/Empfangsgerät C-05 ® • Warn- und Sicherheitshinweise A-03 • Anbringen des Sende-/Empfangsgeräts an einen Gürtel C-06 A-04 •...
- Seite 3 Inhaltsverzeichnis: Teil 2 F. GPS Funktion: H. Zeitnahme-Funktion • Wegstrecken-Funktion (ein Beispiel) F-01 • Gegenwärtige Zeit H-01 • Wegstrecke (Länge und Breite) F-02 • Gegenwärtige Zeit (Stellen der gegenwärtigen Zeit) H-02 • Wegstrecke (Aktivieren der GPS Funktion) F-03 • Gegenwärtige Zeit (MGZ Zeitverschiebung) H-03 •...
- Seite 4 A. Einleitung: Was ist GEOCOACH A-01 ® GEOCOACH , ein persönliches Navigations-System, beinhaltet ® ein Sende-/Empfangsgerät, eine Uhr sowie eine PC-Verbindung. Zur Bestimmung der Benutzer-Position bedient sich das System des 24-Stunden-Satelliten-Netzwerks, welches die Erde in der niedrigen Erdumlaufbahn umkreist. Sobald ein Satellit aus dem Netzwerk mit dem Sende-/Emp- fangsgerät verbunden ist, berechnet er die Differenz zwi- schen dem Zeitpunkt, zu dem das Signal von dem Satelliten Satelliten-...
- Seite 5 A. Einleitung: Was beinhaltet das GEOCOACH Paket? A-02 ® Karten-Software Gebrauchsanleitung Das GEOCOACH Paket beinhaltet ® im Einzelnen: � ���� � � � � � �� �� � � � �� �� �� � �� � ���� � QUICK STARTED GUIDE 1.
-
Seite 6: Warnhinweise
A. Einleitung: Warn- und Sicherheitshinweise A-03 Warnhinweise: Sicherheitshinweise: • Stellen Sie sicher, dass Sie die Funktionen • Das Aktivieren der GPS Funktion verbraucht viel und Einschränkungen dieses Produkts vor Energie. Schalten Sie das Gerät aus, falls es nicht dem Gebrauch vollständig verstehen. benutzt wird. - Seite 7 A.Einleitung: FCC Compliance Statement A-04 Dieses Gerät erfüllt die Bedingungen des Teils 15 der FCC Regularien. Gegen- stand dieser Regularien sind die folgenden zwei Voraussetzungen: 1. Dieses Gerät darf keine unerwünschten Störungen verursachen, und 2. Dieses Gerät muss empfangene Beeinträchtigungen aufnehmen können, ein- FCC Compliance schließlich Störungen, die unerwünschtes Funktionieren verursachen können.
-
Seite 8: Wartung
A. Einleitung: Pflege und Wartung A-05 GEOCOACH wurde sorgfältig entwickelt und produziert. ® Pflege Um sämtliche Funktionen nutzen zu können, empfiehlt es sich, folgende Hinweise zu beachten: Wartung • Setzen Sie GEOCOACH nicht für längere Zeit extremen ® Bedingungen aus und vermeiden Sie groben Umgang oder schwere Erschütterungen. - Seite 9 A. Einleitung: Hauptfunktionen des GEOCOACH GPS Systems A-06 ® GEOCOACH GPS Funktionen: ® Runden-GPS Funktion (Chronographen Modus) Wegstrecken-GPS Funktion (GPS Modus) • Anzeige der gegenwärtigen, durchschnittlichen • Anzeige der geographischen Länge und Breite, und maximalen Runden-Geschwindigkeit, • Anzeige der gegenwärtigen, durchschnittlichen •...
- Seite 10 B. Komponenten-Übersicht: Benennung der Teile (Sende-/Empfangsgerät) B-01 LCD-Display Schraube (Anbringen der [Licht] [Start/Stop] Gürtel-Befes- Taste Taste tigung an das Sende-/Emp- fangsgerät) Gürtel- Befestigung [Modus] [Runden/Reset] Taste Taste vertikale Aussparung (zum eingebaute Einfädeln des GPS-Antenne (unter dem Gehäuse) Armbandes) linke Seite Vorderseite rechte Seite Rückseite...
- Seite 11 B. Komponenten-Übersicht: Benennung der Teile (Uhr) B-02 [Licht] Taste Ventilations- Batterieab- [Start/Stop] Öffnung deckung Taste LCD-Display [GPS] Taste eingebaute Antenne (unter dem Gehäuse) Vorderseite rechte Seite Rückseite [Runden/Reset] Taste [Modus] Taste...
- Seite 12 B. Komponenten-Übersicht: Benennung der Teile (PC-Verbindung) B-03 USB-Stecker eingebaute Antenne (unter dem Gehäuse) Vorderseite rechte Seite Rückseite...
- Seite 13 B. Komponenten-Übersicht: Hauptfunktionen der GEOCOACH Komponenten Teil 1 B-04 ® GEOCOACH Sende-/Empfangsgerät ® • Ein unabhängiges GPS-Gerät (mit GPS Antenne). Es nimmt das vom Satelliten übertragene Signal auf, um hieraus die Position des Benutzers zu bestimmen. • Speicherung und Darstellung der GPS-Daten. •...
- Seite 14 B. Komponenten-Übersicht: Hauptfunktionen der GEOCOACH Komponenten Teil 2 B-05 ® GEOCOACH ® • Ein unabhängiges GPS System (ohne GPS Antenne, und seine GPS Funktion ist abhängig von den Online-Daten, die vom GEOCOACH Sende-/Empfangsgerät gesendet werden). ® • Aufnahme der Online-GPS Daten, die vom GEOCOACH ®...
- Seite 15 B. Komponenten-Übersicht: Hauptfunktionen der GEOCOACH Komponenten Teil 3 B-06 ® CD-ROM • Speicherung der PC Oberflächen-Software – GPS Datenextraktion • Speicherung der Karten-Software: 1. GPSUtility, und 2. ExpertGPS CD-Rom • Speicherung der Quick-Start Gebrauchsanleitung • Speicherung der Karten-Software Gebrauchsanleitung • Speicherung der Bedienungsanleitung. �...
- Seite 16 C. Installation: Entnahme des Batteriefaches aus dem Sende-/Empfangsgerät C-01 Schieben Sie den Schalter auf die Entsperr-Position. schließen Batteriefach entsperren Batteriefach kommt von alleine heraus. Ziehen Sie das Batteriefach heraus oder Ziehen Sie die Batteriefach Drücken Sie das Batteriefach kommt Abdeckung für die kommt nicht von Batteriefach einmal von alleine heraus.
- Seite 17 C. Installation: Einlegen der Batterien in das Sende-/Empfangsgerät C-02 Verwenden Sie 3 Stück Legen Sie die Batterien in Diese Seite (ohne 1.5 Volt-Batterien (AAA das Batteriefach gemäß Batteriekontakte) oder UM-4), (idealerweise den auf dem Batteriefach nach oben. Alkalinebatterien) markierten Polen ein. Batteriefach Hinweis: Die Wegstrecken-Daten, Runden-Daten sowie spezielle Einstellungswerte (Zeitzonen, täglicher Alarm,...
- Seite 18 C. Installation: Einlegen des Batteriefaches in das Sende-/Empfangsgerät C-03 Diese Seite (ohne Batteriekontakte) nach oben. entsperren schließen Schieben Sie den Schalter auf die Schließ- Position. Schieben Sie das Das Batteriefach ist Schließen Sie das Batteriefach in das vollständig in das Batteriefach.
- Seite 19 C. Installation: Anbringen der Gürtel-Befestigung an das Sende-/Empfangsgerät C-04 Ziehen Sie die Schraube heraus und halten Sie die Schraube wie abgebildet in dieser Position fest. Ziehen Sie den Clip vorsichtig nach unten in die Drücken Sie die Drehen Sie die Führung.
- Seite 20 C. Installation: Entfernen der Gürtel-Befestigung vom Sende-/Empfangsgerät C-05 Drehen Sie die Schraube Ziehen Sie die Schraube heraus Schieben Sie die gegen den Uhrzeigersinn, und halten Sie sie wie abgebildet Gürtelbefesti- um die Gürtel-Befestigung in dieser Position fest. gung vorsichtig zu lösen. nach oben.
- Seite 21 C. Installation: Anbringen des Sende-/Empfangsgeräts an einen Gürtel C-06 Gürtel Haken Hinweis: Gürtel- Um die Funktionsfähigkeit des Gerätes zu Befestigung Gürtel gewährleisten muss die Displayseite (GPS Antenne) des Sende-/Empfangsgeräts nach außen zeigen und die meiste Zeit dem Himmel zugewandt sein. Bringen Sie das Sende-/Empfangsgerät Der Gürtel muss in den Haken eingehängt Achten Sie darauf, dass die Displayseite...
- Seite 22 C. Installation: Anbringen des Armbandes an das Sende-/Empfangsgerät C-07 Hinweis: Klettverschluss nach unten vertikale Aussparung Folgen Sie den oben aufgeführten Schritten zur Anbringung des Armbandes an das Sende-/Empfangsgerät: 1. Legen Sie das Sende-/Empfangsgerät mit der Oberfläche nach unten auf ein weiches Tuch (zur Vermeidung von Kratzern der Linse und Hülle), so dass die vertikalen Einschnitte des Sende-/Empfangsgerätes nach oben zeigen.
- Seite 23 C. Installation: Anbringen des Sende-/Empfangsgeräts an den Oberarm C-08 eingeschränkte nicht fest Blutzirkulation Oberarm Oberarm Oberarm eingeschränkte nicht fest Blutzirkulation Wichtig: Die Displayseite (Antenne) des Sende-/Empfangsgeräts muss nach außen gerichtet sein und die meiste Zeit dem Himmel zugewandt sein. das Armband ist das Armband ist zu das Armband ist zu korrekt angebracht...
- Seite 24 C. Installation: Wechseln der Batterie für die Uhr C-09 geschlossene Positions-Markierung geöffnete Positions-Markierung Batterieabdeckung CR2032 CR2032 Rückseite Rückseite Rückseite Rückseite CR2032 Öffnen der Batterieabdeckung: Legen Sie die Abdeckung Bringen Sie die Batterieab- Schließen der Batterieab- Drehen Sie die Batterieabdeckung beiseite. Ersetzen Sie die deckung an.
-
Seite 25: Hauptfunktionen
D. Inbetriebnahme: Zusammenfassung der Symbolfunktionen D-01 Symbole Bezeichnung Hauptfunktionen Licht Einschalten der Displaybeleuchtung für ca. 3 Sekunden gedrückt halten. Ein-/Ausschalten der GPS Funktion Modus Auswahl der Funktions-Displays Auswahl der Einstellungsoptionen während der Einstellung des Displays Auswahl des Chrono Stop Displays während des Rundenrückblicks Auswahl der Einstellungsoptionen falls diese NICHT ausgewählt sind. - Seite 26 D. Inbetriebnahme: Zusammenfassung der Symbolfunktionen D-02 Hauptfunktionen Symbole Bezeichnung schrittweiser Durchlauf der Einstellungs-Positionen Start/Stop Auswahl der GPS Unterfunktionsdisplays im GPS Modus Ein-/Ausschalten des Chronographen/Zeitnehmers Ein-/Ausschalten des stündlichen Glockengeläuts im Alarmzeit-Modus Auswahl der Runden-Unterfunktionsdisplays im Rundenrückblick Schnelldurchlauf der Einstellungsoptionen Runde/Reset schrittweiser Rücklauf der Einstellungs-Positionen Anzeigen von NO, SO, SW oder NW für Breite und Länge Aufzeichnung der Runden im Chronographen-Modus Ein-/Ausschalten des täglichen Alarms im Alarmzeit-Modus...
- Seite 27 D. Inbetriebnahme: Hauptfunktions-Modi D-03 Auswahl des GPS Modus und Aktivieren der GPS-Funktion gegenwärtige Zeit-Modus GPS Modus Täglicher Alarm-Modus Auswahl des gegen- wärtigen Zeit-Modus und deaktivieren der GPS Funktion PC Verbindungs-Modus Zeitnehmer-Modus Chronographen Modus Hauptfunktions-Modi...
- Seite 28 E. GPS Funktionsübersicht: Wegstrecken- und Runden-GPS-Funktion E-01 3120 m Wegstrecken-GPS-Modus 4110 m gegenwärtige durchschnittliche maximale Wegstrecken- Wegstrecken- Wegstrecken- Wegstrecken- Distanz Geschwindigkeit Geschwindigkeit Geschwindigkeit 2120 m Länge und Breite Höhe des Meeres- Wert der Kompas- Kilometerzähler Hinweis: Zur Benutzung der Wegstrecken- spiegels (in Metern) sausrichtung (Be- GPS-Funktionen im GPS Modus, sollte die...
- Seite 29 E. GPS Funktionsübersicht: Signal- und Daten-Netzwerk Teil 1 E-02 Signal- und Daten-Netzwerk • Wenn GEOCOACH in Betrieb ist, werden verschiedene ® Signale oder Daten durch die Komponenten des GEOCOACH ® geleitet. Lesen Sie für weitere Details die folgenden Lektionen. • Wenn diese Signale oder Daten durch das GEOCOACH ®...
- Seite 30 E. GPS Funktionsübersicht: Signal- und Daten-Netzwerk Teil 2 E-03 Daten vom Sende-/Empfangsgerät an die Uhr Online-GPS-Daten • Folgende Online-GPS-Daten werden vom 1) Breite und Länge Sende-/Empfangsgerät an die Uhr gesendet: 2) Höhe und Wert der Kompassaus- richtung 1) Breite und Länge 3) gegenwärtige, durchschnittliche 2) Höhe und Wert der Kompassausrichtung und maximale Reise-Geschwindigkeit...
- Seite 31 E. GPS Funktionsübersicht: Signal- und Daten-Netzwerk Teil 3 E-04 Daten vom Sende-/Empfangsgerät an den PC mittels PC- A Wegpunkte (Echtzeit und Offline) Verbindung 1) gespeicherte Zeiten und Daten • Folgende Wegpunkte-Daten (Echtzeit und Offline) werden 2) Breite und Länge 3) Höhe vom Sende-/Empfangsgerät an den PC gesendet: 4) Geschwindigkeit 1) gespeicherte Zeit und Daten...
- Seite 32 E. GPS Funktionsübersicht: Signal- und Daten-Netzwerk Teil 4 E-05 Daten von der Uhr an den PC mittels PC-Verbindung Offline Runden-Daten 1) Runden-Nummer Folgende Offline-Runden-Daten werden von der Uhr 2) Runden-Zeit an den PC gesendet: 3) Runden-Distanz, und 4) durchschnittliche und maximale 1) Runden-Nummer Geschwindigkeit 2) Runden-Zeit...
- Seite 33 E. GPS Funktionsübersicht: Wo kann man die GPS Funktion einsetzen? E-06 Satelliten- Satelliten- Satelliten- Satelliten- Signal Signal Signal Signal Satelliten- Satelliten- Satelliten- Satelliten- Satelliten- Satelliten- Satelliten- Satelliten- Signal Signal Signal Signal Signal Signal Signal Signal innerhalb eines Gebäudes in einer engen Straße mit in einer Straße mit hohen in einer offenen Umgebung oder eines geschützten...
- Seite 34 E. GPS Funktionsübersicht: Durchschnittliche Zeit für die Satelliten-Suche E-07 Fall Aktivieren der GPS Funktion Modus Durchschnittliche Zeit bis zum Erhalt der 1. Position in einer offe- nen Umgebung Erstmaliges Aktivieren der GPS Funktion Kaltstart 50 Sekunden Nach einem Batteriewechsel Kaltstart 50 Sekunden Keine gültige Position seit mehr als 2 Stunden Warmstart...
- Seite 35 E. GPS Funktionsübersicht: Satelliten-Signal Indikation E-08 Satelliten- Symbol Definitionen Genaue Position symbol Symbol AUS Satelliten-Funktion ist deaktiviert Symbol BLINKT Satellitensuche Symbol AN Schlechte Satellitenposition oder weniger als NICHT genau 3 Satelliten gefunden Symbol AN 3 Satelliten sind gefunden Höhe NICHT mit 1 Streifen genau Symbol AN...
- Seite 36 E. GPS Funktionsübersicht: Nützliche Internetadressen E-09 Fall Ziele Internetadresse (Stand Juni 2006) Überblick zu GPS Systemen http://www.colorado.edu/geography/gcraft/notes/gps/gps_f.html Überblick zu GPS Systemen http://tycho.usno.navy.mil/gps.html Download einer anderen http://www.u-blox.com/products/u_center.html Karten-Software...
- Seite 37 F. GPS Funktion: Wegstrecken-Funktion (ein Beispiel) F-01 Wegstrecken- Punkt A Punkt B Punkt C Punkt D Punkt E Funktionen ° 22.2100 22.2200 22.2500 22.2400 22.2600 nördliche Breite Breite 114.1900 114.1700114.1700 114.1500 114.1300 Länge ° 114. Höhe 900 m 1200 m 1600 m 1300 m 1000 m östliche Länge Wert der...
- Seite 38 F. GPS Funktion: Wegstrecke (Länge und Breite) F- 02 nördliche Breite ° ° südliche Breite Breite westliche östliche Position des Länge länge Benutzers nördliche Breite nördliche Breite ° ° ° ° westliche Länge östliche Länge 22.3649 nördliche Breite ° 114.1285 östliche Länge südliche Breite...
- Seite 39 F. GPS Funktion: Wegstrecke (Aktivieren der GPS Funktion) F-03 Falls mehr als 3 oder Satelliten gefun- den werden 2 Sekunden GPS Modus Anzeige der ge- GPS Modus Anzeige der GPS Modus GPS Modus gegenwärtigen Geschwindigkeit genwärtigen Geschwindigkeit (Der Benutzer befindet sich am (Satellitensuche) blinkt gleichen Platz, daher: Distanz und...
- Seite 40 F. GPS Funktion: Wegstrecke (Funktions-Display) F-04 gegenwärtige maximale Ge- Geschwindigkeit durchschnittliche schwindigkeit Geschwindigkeit Gesamt -Distanz Gesamt- der Wegstrecke GPS Modus Distanz der GPS Modus GPS Modus GPS Modus durchschnittliche Wegstrecke gegenwärtige Geschwin- maximale Geschwin- Kilometer-Anzeige Geschwindigkeit digkeit digkeit Wachsende Reise-Distanz (Hinweis: Dieser Wert kann beim Batteriewechsel nicht zurückgestellt werden.)
- Seite 41 F. GPS Funktion: Wegstrecke (Zurückstellen der Distanz, durchschnittl. und max. Geschwindigkeit)F-05 maximale durchschnittliche Reise-Distanz Geschwindigkeit Geschwindigkeit GPS Modus GPS Modus GPS Modus Anzeige der gegenwärti- Anzeige der durchschnitt- Anzeige der maximalen gen Geschwindigkeit lichen Geschwindigkeit Geschwindigkeit GPS Modus GPS Modus GPS Modus Anzeige der gegenwärti- Anzeige der durchschnitt-...
- Seite 42 F. GPS Funktion: Wegstrecke (Distanz-Alarm, Höchst-/Niedrigstgeschwindigkeits-Alarm)F-06 Distanz Geschwindigkeit Festlegen des Höchstgeschwindigkeits- Alarm-Zone Piep Höchstge- Alarm-Zone Piep Piep schwindig- Piep Aktivieren des Piep keits-Alarm- Festlegen Höchstgeschwin- Piep Piep Levels Aktivieren digeits-Alarms des Dis- Piep des Alarms tanz-Alarm- Festle- Aktivieren des Levels Piep Niedrigstgeschwin- gen des...
- Seite 43 F. GPS Funktion: Wegstrecke (Automatisches Senden/Speichern der Wegpunkte) F-07 Ein Wegpunkt für eine Strecke von Punkt A nach Punkt E ° Wegpunkte-ID nördliche Breite ° 114. östliche Datum/Zeit Breite Länge Länge .2700 Kompasswert Höhe Geschwindigkeit (in Grad) (Meeresspiegel (km/h) 3120 m .2600 in Meter) .2500...
- Seite 44 F. GPS Funktion: Runden-Daten (ein Beispiel) F-08 Punkt Runden- Lap 4 Lap 3 Runde 1 Runde 2 Runde 3 Runde 4 Nummer Lap 2 Lap 1 Akkumulierte 00:00 00 00:01 30 00:03 30 00:06 00 00:09 00 Zeit Runden-Zeit 00:00 00 00:01 30 00:02 00 00:02 30...
- Seite 45 F. GPS Funktion: Runden-Daten (Aktivieren der GPS Funktion) F-09 mit dem Satelliten verbunden Chronographen Modus Chronographen Modus Chronographen Modus (Null-Anzeige) (Satellitensuche) (Verbindung) blinkt...
- Seite 46 F. GPS Funktion: Runden-Daten (Aufzeichnung der Runden-Daten) F-10 Runden-Zeit 2 Sekunden Runden- nummer akkumulierte Zeit Chronographen Modus Stop Zähler-Anzeige Runden-Zeit (der Chrono- Aufzeichnung von graph zählt im Runden-Daten: Hintergrund) 1) Runden-Nummer 2) Runden-Zeit 10 Sekunden 3) Runden-Distanz 4) durchschnitt- Runden-Num- zählt liche und maximale mer (Aufzeich-...
- Seite 47 F. GPS Funktion: Runden-Daten (Abrufen der Runden-Daten) F-11 2 Sekunden Chronographen Modus Chronographen Modus Chronographen Modus Stop Distanz-Anzeige Anzeige der durchschnittli- Zähler-Anzeige chen Geschwindigkeit Runden- Nummer Runde 2 Runde 3 Runde 4 Runde 5 Runden- Zeit Chronographen Modus Chronographen Modus Chronographen Modus Chronographen Modus Anzeige Runde1...
- Seite 48 F. GPS Funktion: Runden-Daten (Einstellen des GPS Modus) F-12 Wechseln von der Kilometer- zur Mei- lenanzeige; Wechsel von der Meilen- zur Kilometeranzeige GPS Modus Einstellung Distanz- der Einheit Alarm schrittweiser Durch- lauf der Einstellungs- „AL“ (Alkaline) oder „NI“ (NiMH) Positionen Batterie- Batterien (nur für das Sende-/ Höchstge-...
- Seite 49 G. PC Verbindungs-Funktion: System-Anforderungen für den PC G-01 Zum Downloaden der GPS Daten und Runden Daten auf den PC muss die beigefügte PC Oberflächen-Software auf dem PC installiert werden. System-Anforderungen: • Pentium II 300 MHz oder mehr • 64 MB Hauptspeicher oder mehr •...
- Seite 50 G. PC Verbindungs-Funktion: Software-Installation G-02 Legen Sie die beigefügte CD Wählen Sie das GPS Daten- Folgen Sie den Anweisun- in das CD-Rom-Laufwerk Extraktionsprogramm aus. gen zur Installation des Ihres Computers ein. Es wird Klicken Sie dann auf das Programms auf Ihren PC. Ihnen automatisch ein Menü...
- Seite 51 G. PC Verbindungs-Funktion: Aktivieren der PC-Verbindungs-Funktion G-03 PC Verbindungs-Modus PC Verbindungs-Modus Daten sind zum Daten sind zum Senden Senden bereit bereit...
- Seite 52 G. PC Verbindungs-Funktion: Senden von Echtzeit Wegpunkten an den PC G-04 Echtzeit- Echtzeit- Wegpunkte Wegpunkte GEOCOACH ® PC-Verbindung GEOCOACH ® Sende-/Empfangsgerät Die erreichten Wegpunkte Stecken Sie die GEOCOACH PC-Ver- ® werden hier angezeigt bindung in die USB-Schnittstelle. Führen Sie dann das GPS Daten-Extraktionspro- gramm vom Windows Startmenü...
- Seite 53 G. PC Verbindungs-Funktion: Senden von Offline Wegpunkten und Runden-Daten an den PC G-05 Offline Wegpunkte Vom Sende- /Empfangsgerät oder Offline Runden-Daten Vom Sende- PC Verbindungs-Modus /Empfangsge- GEOCOACH GEOCOACH ® ® rät Uhr Sende-/Emp- fangsgerät bereit zum Senden von Offline Offline Daten Wegpunkte und Runden-...
- Seite 54 H. Zeitnahme-Funktion: gegenwärtige Zeit H-01 Wochentag Monat Datum gegenwärtige Zeit gegenwärtige Zeit-Modus...
- Seite 55 H. Zeitnahme-Funktion: gegenwärtige Zeit (Stellen der gegenwärtigen Zeit) H-02 „12“ wechselt zu „24“ Sekunden zu- Sekunden zu- „24“ wechselt zu „12“ rückstellen auf 0 rückstellen auf 30 Sekunde 12 / 24 schrittweiser Durch- lauf der Einstellungs- Positionen MGZ Zeit- Schnelldurchlauf Minute verschie- der Einstellungs-...
- Seite 56 H. Zeitnahme-Funktion: gegenwärtige Zeit (MGZ Zeitverschiebung) H-03 Stadt Code GMT (MGZ) Stadt Code GMT (MGZ) Adelaide Los Angeles Amsterdam Madrid Anchorage Manila Athen Mexiko City Bangkok Miami Peking Montreal Buenos Aires Moskau Kairo New York Caracas Paris Casablanca Perth Chicago Riyadh Deltas Delhi...
- Seite 57 H. Zeitnahme-Funktion: täglicher Alarm (Alarm & Glockengeläut EIN/AUS) H-04 Alarm EIN Alarm-Zeit Alarm-Zeit Glockenge- läut EIN Anzeige – täglicher Alarm EIN Anzeige - stündliches Glockengeläut EIN Alarm AUS Glockenge- läut AUS Anzeige - stündliches Glockengeläut AUS Anzeige – täglicher Alarm AUS Wenn das stündliche Glockengeläut Wenn der tägliche Alarm eingeschaltet eingeschaltet ist, piept der Alarm jede...
- Seite 58 H. Zeitnahme-Funktion: täglicher Alarm (Einstellung des täglichen Alarms) H-05 schrittweiser Durch- lauf der Einstellungs- Positionen Schnelldurchlauf der Einstellungs- Optionen Minute Stunde schrittweiser Rück- lauf der Einstellungs- Positionen Alarm-Zeit Einstellungs-Sequenz schneller Rücklauf Täglicher Alarm-Modus der Einstellungs- Optionen...
- Seite 59 H. Zeitnahme-Funktion: Chronograph (verstrichene Zeit & Runden-Zeit) H-06 Runden-Zeit Runden-Zeit akkumulierte Zeit 1. Messung ver- 1/1000 Sekunden strichene Zeit Minuten Sekunden Runde 1 Runden-Zeit akkumulierte 2. mehrstufige Zeit Runde 1 Runde 1 Runde 1 Messung der ver- strichenen Zeit Runden-Zeit akkumulierte Minuten 1/1000...
- Seite 60 H. Zeitnahme-Funktion: Chronograph (Benutzung des Chronographen) H-07 10 Sekunden Chronographen Modus Chronographen Chronographen Modus Zählung Null-Anzeige Modus Zähl-Anzeige Runden-Zeit-Anzeige Runden-Zeit Runden-Nummer 2 Sekunden Stop Zählung Chronographen Modus Stop-Zähl-Anzeige Hinweis: Dieses Diagramm veranschaulicht nur den Fluss unter verschiedenen Funktions-Displays, folglich entspricht diese Anzeige NICHT einer realistischen Darstellung.
- Seite 61 H. Zeitnahme-Funktion: Chronograph (Abrufen der Runden-Zeit) H-08 2 Sekunden Chronographen Modus Stop-Zähl-Anzeige Runden-Zeit Runde 2 Runde 3 Runde 4 Runde 5 Runde 6 Runde 7 Runden-Nummer Chronographen Modus Chronographen Modus Anzeige Runde 1 Anzeige Runde 8 Chronographen Modus Abruf der Runden-Anzeige * Angenommen es wurden 8 Runden aufgezeichnet...
- Seite 62 H. Zeitnahme-Funktion: Chronograph (Countdown und Zurückstellen) H-09 piep Ziel-Zeit piep Phase 1 1. einstufige Count- down-Messung piep piep Phase 1 Phase 2 Phase 3 2. Mehrstufige Countdown- Stunden Minuten Sekunden Messung Ziel-Zeit Countdown Zeitnahme-Modus Anzeige der Ziel-Zeit 3. Zurückstellen auf die Ziel-Zeit Zeit Einstufige Countdown-Messung, mehrstufige Countdown-Messung und Zurückstellen auf die Ziel-Zeit...
- Seite 63 H. Zeitnahme-Funktion: Chronograph (Einstellung des Zeitnehmers) H-10 schrittweiser Durch- lauf der Einstellungs- Positionen Sekunde Minute Schnelldurchlauf der Einstellungs- Optionen schrittweiser Rück- Stunde Countdown Zähler Modus lauf der Einstellungs- Positionen Anzeige Ziel-Zeit schneller Rücklauf der Einstellungs- Countdown Zähler Optionen Einstellungs-Sequenz...
- Seite 64 H. Zeitnahme-Funktion: Chronograph (Benutzen des Zeitnehmers) H-11 piep piep piep 29 Minuten 59 Sekunden Zählung Countdown Zeitnahme- Countdown Zeitnahme- Countdown Zeitnahme- Modus Anzeige Ziel-Zeit Modus Zähl-Anzeige Modus Null-Anzeige Stop Zählung Countdown Zeitnahme- Modus Stop Zähl-Anzeige Hinweis: Dieses Diagramm veranschaulicht nur den Fluss unter verschiedenen Funktions-Displays, folglich entspricht diese Anzeige NICHT einer realistischen Darstellung.
-
Seite 65: Alarm-Modus
I. Spezifikationen: Teil 1 I-01 Gegenwärtige Zeit-Modus • Benutzer definiert 1 Distanz-Alarm, 1 Höchstge schwindigkeits- und 1 Niedrigstgeschwindig • Stunde, Minute, Sekunde, vormittags, nachmit- keits-Alarm tags, Monat, Tag, Wochentag • Benutzer definiert die Einstellung Meilen/ • Zeit-System: 12 oder 24 Stunden Kilometer •... - Seite 66 I. Spezifikationen: Teil 2 I-02 Zeitnahme-Modus Rücklicht • 1 Sekunden-Lösung • elektrisch lumineszierendes (EL) Rücklicht • Countdown-Zähler Batterie • 1 benutzerdefinierte Zeitnahme bis zu 23 Stun • Sende-/Empfangsgerät: 3x AAA Batterie den 59 Minuten 59 Sekunden (Alkaline empfohlen) • Piepton bei den letzten 5 Sekunden und 10-Se •...
- Seite 67 J. Haftung und Garantie: Eingeschränkte Haftung J-01 Das Unternehmen haftet nicht für etwaige Beschädigungen, die durch das Produkt verursacht werden oder durch eine falsche Anwendung des Produkts auftreten, ebenso wenig wie für jegliche entgange- nen Gewinne oder den Verlust von Speicherdaten, zufälligen Beschädigungen oder Folgeschäden. Es gibt keine Haftung des Unternehmens gegenüber irgendwelchen Beschwerden einer dritten Person oder gegenüber dem Käufer, sofern diese im Auftrag einer dritten Person geltend gemacht wird.
- Seite 68 J. Haftung und Garantie: Eingeschränkte Garantie J-02 Das Unternehmen übernimmt die Garantie für 1 Jahr (beginnend vom Kaufdatum) in Bezug auf Material und/oder Ausführung des Produkts. Diese Garantie deckt nicht den Besitz in zweiter Hand ab oder be- trifft keine Produkte, die zum Zwecke des Weiterverkaufs oder der Vermietung an Dritte gedacht sind. Diese Garantie deckt keine Schäden ab, die durch höhere Gewalt, Beschädigungen durch Blitzschlag, Missbrauch, unsachgemäße Installation und Bedienung, oder Reparaturen bzw.
