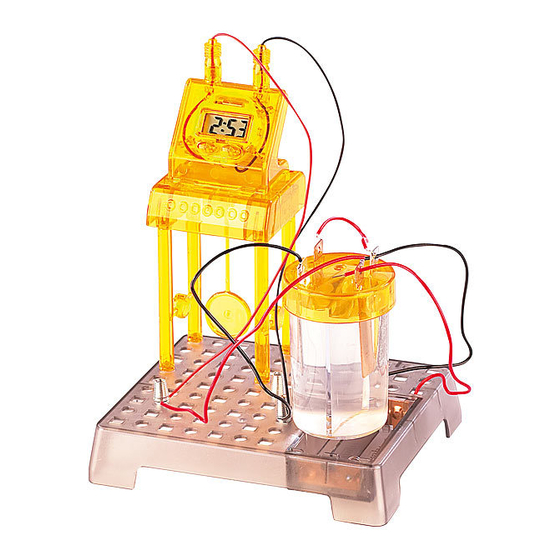

Playtastic NC-1235 Bedienungsanleitung
Baukasten 'saft-uhr'
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Verwandte Anleitungen für Playtastic NC-1235
Inhaltszusammenfassung für Playtastic NC-1235
- Seite 1 • NC-1235 • Baukasten „Saft-Uhr“ Kit du petit bricoleur „Horloge“...
- Seite 3 Baukasten „Saft-Uhr“ Kit du petit bricoleur „Horloge“ © 08/2008 - JG//HS//MR/SK...
- Seite 4 Sicherheitshinweise & Gewährleistung • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. Bitte beachten Sie auch die allgemeinen Geschäftsbedingungen! • Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes. • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von extremer Hitze. • Akkus haben eine niedrigere Ausgangsspannung als Batterien. Dies kann in manchen Fällen dazu führen, dass ein Gerät Batterien benötigt und mit Akkus nicht funktioniert. • Nicht geeignet für Kinder unter 10 Jahren • Nur unter Aufsicht zusammenbauen und verwenden! ACHTUNG: Bei Schäden, die durch unsachgemäße Bedienung entstehen, erlischt gegebenenfalls der Garantieanspruch an den Hersteller.
- Seite 5 • NC-1235 • DEUTSCH • Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört NiCHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Wichtige Hinweise zu Batterien und deren Entsorgung Batterien gehören NiCHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zur fachgerechten Entsorgung zurückzugeben. Sie können Ihre Batterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde abgeben oder überall dort, wo Batterien der gleichen Art verkauft werden. ACHTUNG: Behälter mit Metallstreifen fest geschlossen halten! Behälter trocken lagern! Außer Reichweite von Kindern aufbewahren! Nur unter elterlicher Aufsicht verwenden! Bei Brand mit Schaumlöscher...
-
Seite 6: Lieferumfang
Sehr geehrte Kunden, wir danken Ihnen für den Kauf dieses Baukastens. Mit diesem Baukasten werden sowohl Koordination und Konzentration auf spielerische Weise trainiert als auch technisches Verständnis und wissenschaftliches Denken ganz nebenbei erlangt. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die darin enthaltenen Hinweise und Tipps, damit Sie Ihren neuen Baukasten optimal nutzen können. Lieferumfang 1. Uhr-Modul 2. Standplatte der Uhr 3. 2 Plastikkappen 4. 2 Kupferstreifen (rotbraun) (Cu, CAS: 7440-50-8, EINECS: 2311596) 5. 2 Zinkstreifen (blaugrau) (Zn, CAS: 7440-66-6, EINECS: 2311753) 6. Flüssigkeitsbehälter 7. Deckel 8. 2 Uhrträger 9. Bodenplatte 10. Pendel 11. Widerstand 12. 3 Verbindungsstecker 13. Behälter für Zink- und Kupferstreifen 14. Schutzbrille •... - Seite 7 • NC-1235 • DEUTSCH • ACHTUNG: Lagern Sie die Kupfer- und Zink-Streifen in dem fest verschlossenen Behälter außerhalb der Reichweite von Kindern, wenn die Streifen nicht verwendet werden. Zink ist als giftiger Stoff eingestuft! Behälter trocken lagern! Bei Brand mit Schaumlöscher (AB-Löscher) löschen!
- Seite 8 Aufbau der Saftuhr Befestigen Sie die beiden Stecken Sie die beiden Uhrträger Plastikkappen (3) auf dem Uhr- (8) auf die Standplatte der Uhr Modul (1). Verbinden Sie das (2). Befestigen Sie dann das Uhr-Modul (1) dann mit der Pendel (10) unter der Standplatte Standplatte der Uhr (2). der Uhr (2). Stecken Sie die beiden Uhrträger dann auf die Bodenplatte (9). • 8 •...
- Seite 9 • NC-1235 • DEUTSCH • Stecken Sie zwei Befüllen Sie den Verbindungsstecker (12) in Flüssigkeitsbehälter (6) bis den Positionen 1 und 2 auf die ungefähr einen Zentimeter Bodenplatte (9). Verbinden Sie unter dem Rand mit Fruchtsaft, den roten Draht des Uhr-Moduls Limonade oder einer Mischung mit dem Verbindungsstecker aus Wasser und Essig. an Position 1 und den Diese Flüssigkeit dient als schwarzen Draht mit dem Elektrolytspender der Batterie. Verbindungsstecker an Position 2. ACHTUNG: Die Flüssigkeit darf nach dem Experiment nicht getrunken werden! • 9 •...
- Seite 10 Befestigen Sie den Deckel (7) fest Verbinden Sie den roten Draht auf dem Flüssigkeitsbehälter (6). des Flüssigkeitsbehälters (6) Stecken Sie dann die Kupfer- mit dem Verbindungsstecker und Zink-Streifen (4,5) wie in der in Position 1 und den Abbildung durch die Öffnungen schwarzen Draht mit dem des Deckels in die Flüssigkeit. Verbindungsstecker in Position 2. Diese Streifen dienen als Sie Saft-Uhr ist nun fertig Elektroden der Batterie. Achten Sie aufgeladen. darauf, dass die Streifen sich nicht gegenseitig berühren können. Achten Sie ebenfalls darauf, dass sich in jeder Abteilung des Flüssigkeitsbehälters genau ein blaugrauer Zink- und ein rotbrauner Kupferstreifen befindet. • 10 •...
- Seite 11 • NC-1235 • DEUTSCH • Elektrizität wird durch die Bewegung winzig kleiner Teilchen, der Elektronen hergestellt. Durch chemische Reaktionen in der Flüssigkeit bewegen die Elektronen sich, sobald die Drähte verbunden werden. An der Kupferelektrode wird Wasserstoff produziert und die Zinkelektrode oxidiert (rostet). Deshalb hat auch diese Batterie irgendwann keinen Strom mehr. Sie können die Batterie neu füllen, indem Sie die Metallstreifen mit Sandpapier reinigen und neue Flüssigkeit verwenden. • 11 •...
- Seite 12 Aufbau der batteriebetriebenen Uhr Befestigen Sie die beiden Stecken Sie die beiden Uhrträger Plastikkappen (3) auf dem Uhr- (8) auf die Standplatte der Uhr Modul (1). Verbinden Sie das (2). Befestigen Sie dann das Uhr-Modul (1) dann mit der Pendel (10) unter der Standplatte Standplatte der Uhr (2). der Uhr (2). Stecken Sie die beiden Uhrträger dann auf die Bodenplatte (9). • 12 •...
- Seite 13 • NC-1235 • DEUTSCH • Stecken Sie drei Stecken Sie den Widerstand Verbindungsstecker (12) in den (11) auf die Bodenplatte (9). Positionen 1, 2 und 3 auf die Verbinden Sie dann die Drähte Bodenplatte (9). Verbinden mit den Verbindungssteckern: Verbindungsstecker 1: Sie dann den roten Draht des Batteriefachs mit dem roter Draht des Widerstands + Verbindungsstecker in Position roter Draht des Batteriefachs 1 und den schwarzen Draht Verbindungsstecker 2: des Batteriefachs mit dem schwarzer Draht des Uhr- Verbindungsstecker in Position 2. Moduls + schwarzer Draht des Batteriefachs Verbindungsstecker 3: roter Draht des Uhr-Moduls + roter Draht des Widerstands • 13 •...
- Seite 14 Die Uhr stellen Legen Sie dann zwei Batterien Drücken Sie die Taste A zweimal, des Typs AA (nicht im um die Uhr zu stellen. Stellen Lieferumfang enthalten) in das Sie dann mit der Taste B den Batteriefach ein. Beachten Sie Monat ein und wechseln Sie mit dabei den Hinweis zur Polarität. der Taste A zum Tag. Stellen Sie Fertig! mit der Taste B den Tag ein und wechseln Sie mit der Taste A zur Stunde. Stellen Sie mit der Taste B die Stunde ein und wechseln Sie mit der Taste A zur Minute. Stellen Sie dann mit der Taste B die Minute ein und wechseln Sie mit der Taste A wieder in den normalen Modus. • 14 •...
