BML-M0 -I -A
Corpo di misura a nastro magnetico – sistema di misura della corsa con codifica
magnetica incrementale
4
Montaggio (continua)
4.5

Incollaggio del nastro di copertura

Per proteggere il corpo di misura dal danneggiamento
provocato p. es. da segatura o agenti chimici, fissare un
nastro di copertura in acciaio inox (accessori).
Prima di fissare il nastro di copertura pulire accuratamente
la superficie del corpo di misura (acquaragia, detergente
delicato per materiale sintetico, non usare acetone o
benzina).
Contrassegno del punto di riferimento
Contrassegnare il punto di riferimento a destra
sulla parte macchina, prima che il nastro di
copertura venga incollato!
Procedura uguale all'incollaggio del corpo di misura. Non
appena il nastro di copertura è completamente incollato,
assicurarsi che il sensore non entri in contatto con il nastro
di copertura sull'intera lunghezza.
4.6 Fissaggio del corpo di misura su una
superficie cilindrica
Il corpo di misura può essere incollato p. es. su un cilindro
o un albero.
La larghezza poli sulla superficie del corpo di misura è più
grande rispetto al centro (Fig. 4-6).
Maggiore è la distanza dal sensore, maggiore la larghezza
poli e quindi lo scostamento lineare.
Per mantenere lo scostamento lineare il più limitato
possibile, rispettare le seguenti istruzioni di montaggio:
– Il diametro cilindro deve essere superiore a 95 mm.
– Il raggio di movimento deve essere inferiore a 360°.
– La distanza tra sensore e corpo di misura deve essere
mantenuta il più limitata possibile. Per una distanza di
0,1 mm la linearità viene a malapena modificata.
– Possibilità di montaggio (vedere Fig. 4-3, posizioni 1
e 2): incollaggio sulla superficie, incasso nella
scanalatura e incollaggio.
Fissare sempre le estremità del corpo di misura
con viti a testa cilindrica, viti a testa svasata o
fascette (vedere Fig. 4-5).

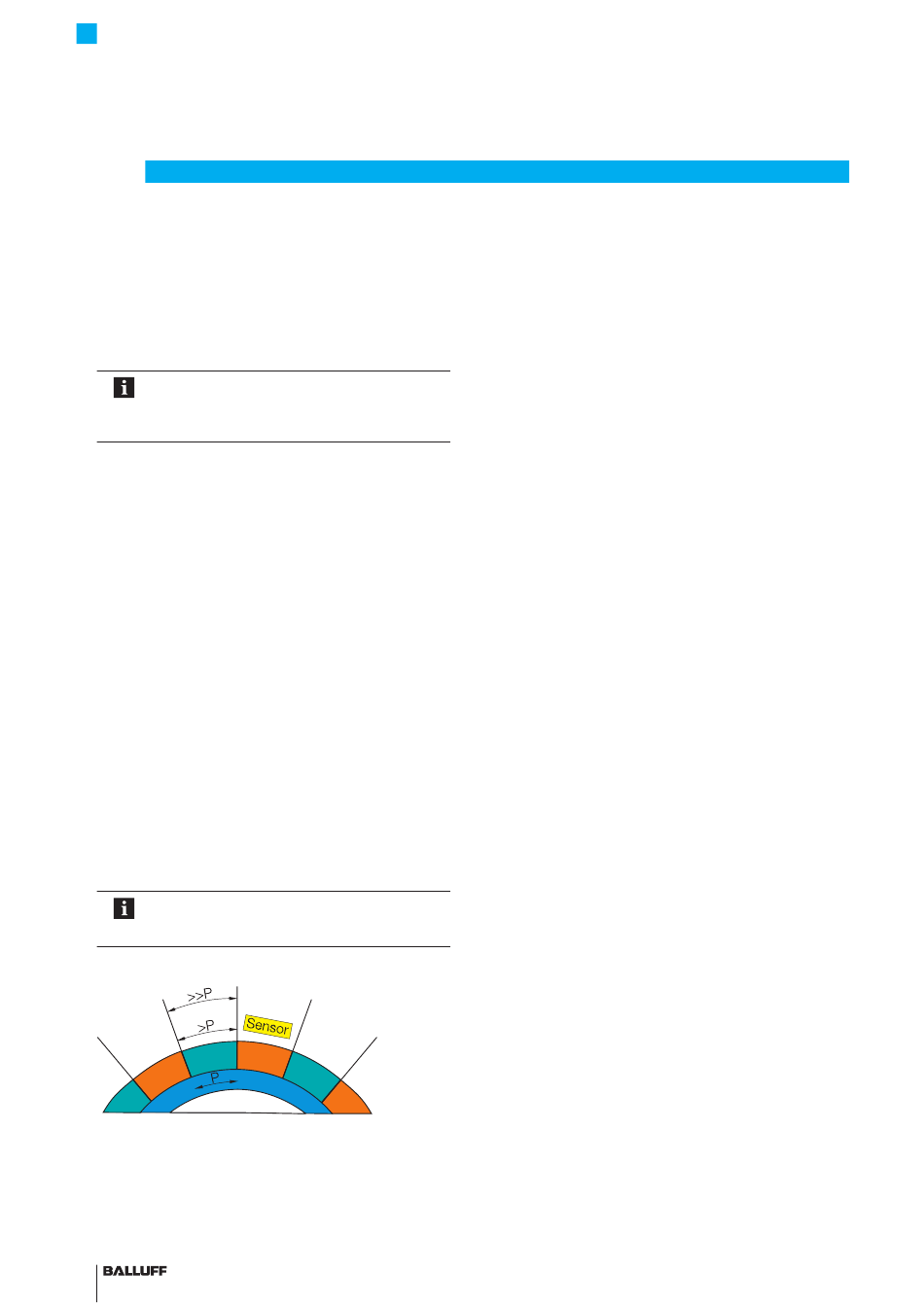

Fig. 4-6: La larghezza poli P dipende dalla distanza rispetto al
sensore
12 italiano
