BML-M0 -I -A
Cuerpo de medición de banda magnética, sistema de medición de desplazamiento
incremental de codificación magnética
3

Estructura y funcionamiento

3.1 Estructura de los cuerpos de medición de
banda magnética
BML-M02/3-...: +0,2 mm
1)
BML-M07-...: ±0,2 mm

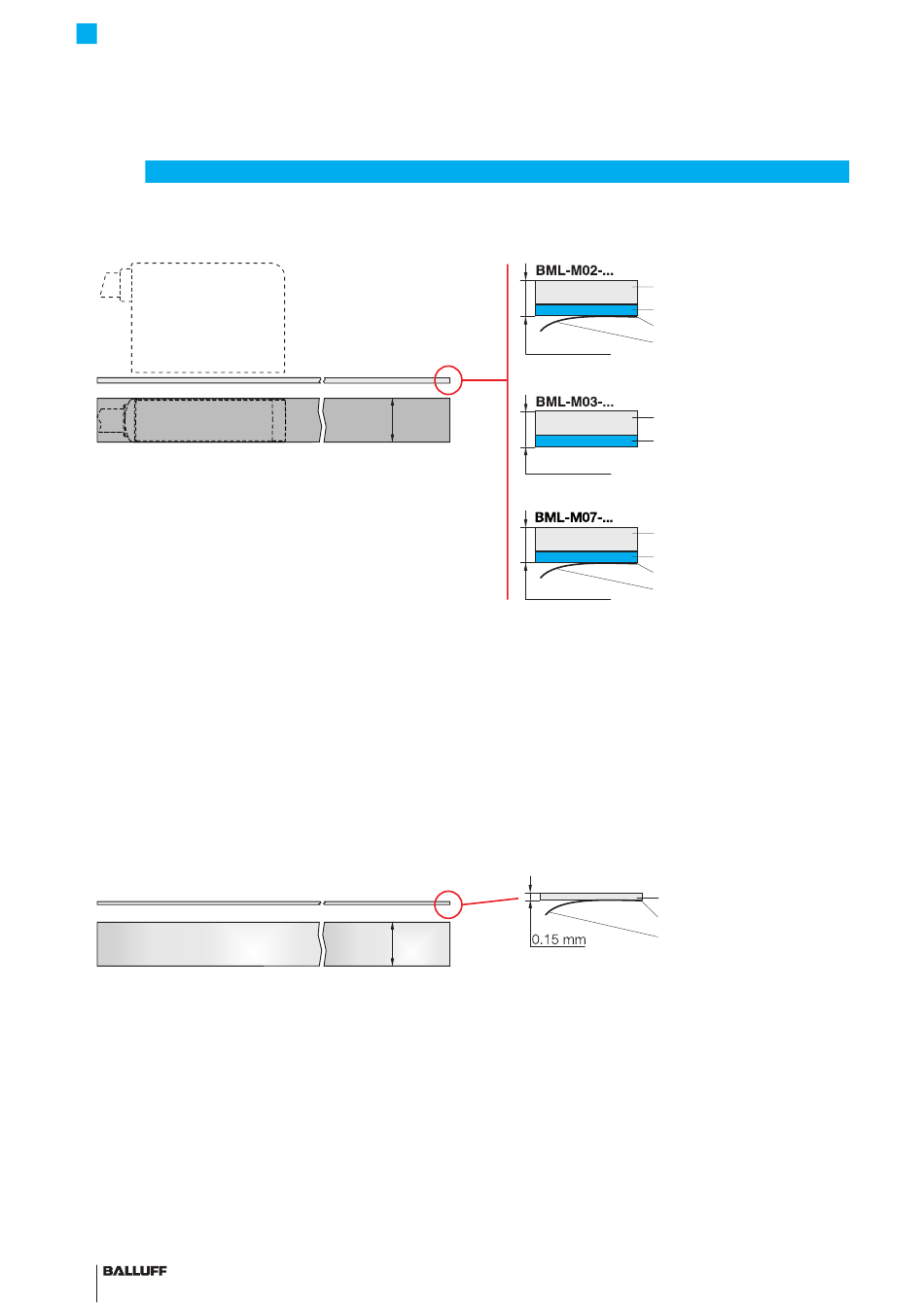

Fig. 3-1: Estructura de los cuerpos de medición de banda
magnética
Longitud máx.: la longitud máxima de suministro de los
cuerpos de medición de banda magnética es de 48 m.
Banda magnética: sobre la banda magnética se
encuentra una pista con polos magnéticos norte y sur
alternos. En algunas variantes se incluye una segunda pista
con puntos de referencia.
Banda soporte: la banda soporte sirve de material de
soporte y para la estabilización de la forma.
3.2

Estructura de la cinta cobertora

Fig. 3-2: Estructura de la cinta cobertora
La cinta cobertora sirve de protección mecánica para la
banda magnética.
La cinta cobertora se incluye en el volumen de suministro
de los modelos BML-M0_-I_ _-A3-... o también se puede
pedir por separado en bobinas (accesorios).
6 español
_
-...
1)
10
10+0.2 mm
Banda magnética
Banda soporte (gruesa)
Capa adhesiva
Lámina protectora
1.55±0.1 mm
Banda magnética
Banda soporte (gruesa)
1.35±0.1 mm
Banda magnética
Banda soporte (gruesa)
Capa adhesiva
Lámina protectora
1.43±0.2 mm
Cinta cobertora
Capa adhesiva
Lámina protectora
