Aufstellung (Fortsetzung)

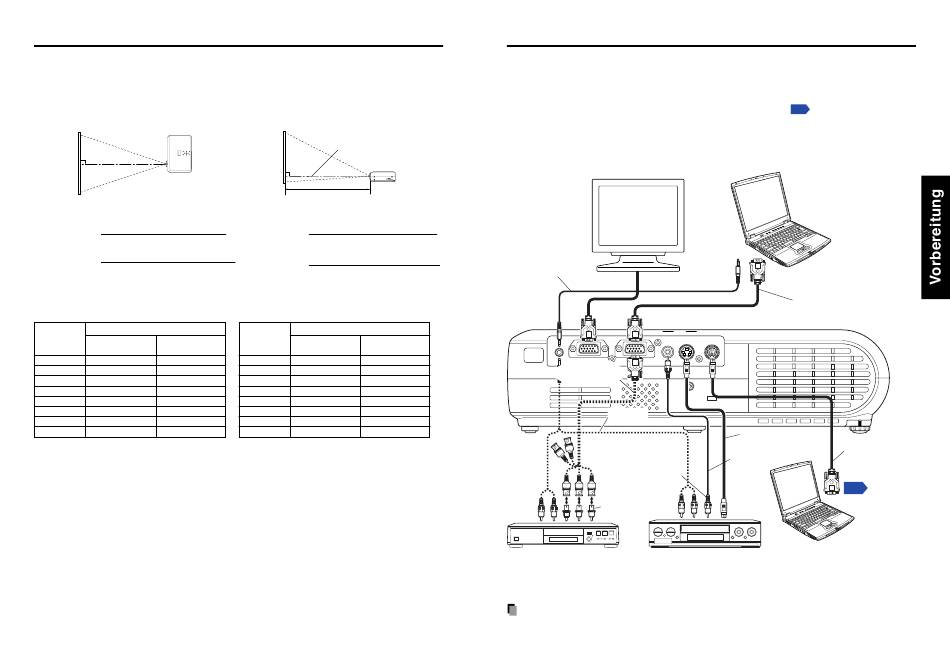

Projektionsabstand und Bildgröße (mit optischem Zoom)
Verwenden Sie die unten aufgeführten Zahlen, Tabellen und Formeln, um die Bildgröße und den
Projektionsabstand zu bestimmen. (Bildgrößen sind ungefähre Werte für Vollbilder ohne Ausgleich der
Trapezverzerrung)
Leinwand
Von oben
90°
Für den TLP-T70M/T71M/S70/S71
Projektionsgröße (Zoll) – 1,547
a (min. Länge) =
26,44
Projektionsgröße (Zoll) – 1,2907
a (max. Länge) =
22,06
a ist der Abstand (m) zwischen dem Objektiv und
der Leinwand und entspricht einem Bereich von
1.45 bis 11.29 m.
Projektionsabstand a(m)
Leinwand
Minimale Länge Maximale Länge
Größe (cm)
(Max. Zoom)
(min. Zoom)
40 (102)
1,45
1,75
60 (152)
2,21
2,66
80 (203)
2,97
3,57
100 (254)
3,72
4,47
150 (381)
5,61
6,74
200 (508)
7,51
9,01
250 (635)
9,40
11,27
300 (762)
11,29
—
Von der Seite
Objektivmitte
90°
a
Für den TLP-T60M/T61M/S40/S41
) – 1,4285
Projektionsgröße (Zoll
a (min. Länge) =
30,68
Projektionsgröße (Zoll
) – 1,1908
a (max. Länge) =
25,574
a ist der Abstand (m) zwischen dem Objektiv und
der Leinwand und entspricht einem Bereich von
1.26 bis 9.73 m.
Projektionsabstand a(m)
Leinwand
Minimale Länge Maximale Länge
Größe (cm)
(Max. Zoom)
(min. Zoom)
40 (102)
1,26
1,52
60 (152)
1,91
2,30
80 (203)
2,56
3,08
100 (254)
3,21
3,86
150 (381)
4,84
5,82
200 (508)
6,47
7,77
250 (635)
8,10
9,73
300 (762)
9,73
—
20
Anschluss
Vor dem Anschließen
• Konsultieren Sie die Bedienungsanleitung des Geräts, das Sie an den Projektor anschließen
möchten.
• Manche Computertypen können nicht an diesen Projektor angeschlossen werden.
Überprüfen Sie, ob eine RGB-Ausgangsbuchse, unterstütztes Signal
• Schalten Sie vor dem Verbinden beide Geräte aus.
• Die Abbildung unten zeigt eine Beispielverbindung. Dies bedeutet nicht, dass alle abgebildeten
Geräte gleichzeitig angeschlossen werden können oder müssen. (Die gestrichelten Linien geben an,
dass Objekte ausgetauscht werden können.)
CRT-Monitor usw.
Audiokabel
(für Computer)
(*mitgeliefert)
VIDEO
COMPUTER-
AUDIO
MONITOR
( Y/P
/P
)
VIDEO
S-VIDEO
B
R
Bildschirmkabel
15-pol. Mini D-Sub-BNC
(nicht mitgeliefert)
Audiokabel
(*mitgeliefert)
An Y/C
/C
-Ausgang
B
R
Grün (Y)
Blau (C
), Rot (C
)
B
R
Gelb (an
Videoausgang)
Konvertierungs-
adapter
An Audio-
An Audio-
BNC-Stift
ausgang
ausgang
(nicht
Weiß (L)
Weiß (L)
mitgeliefert)
Rot (R)
Rot (R)
DVD-Spieler
* Audiokabel (für Computer), Audiokabel und Videokabel sind nicht im Lieferumfang des TLP-S70/S71
enthalten.
Hinweis
• Der AUDIO-Anschluss wird für gewöhnlich bei allen Geräten als Eingangsanschluss verwendet.
S.46
usw. vorhanden ist.
Computer
An
Audioausgang
An RGB-Ausgang
RGB-Kabel
(mitgeliefert)
CONTROL
S-Videokabel
(nicht mitgeliefert)
Kontrollkabel
Videokabel
(*mitgeliefert)
S.48
An RS-232C-Anschluss
An S-
Videoausgang
VCR
Computer (zur Steuerung)
21
