6. ORTSSTEUERSTELLE
6.1 Lokale Meldeleuchten
Über die lokalen Meldeleuchten werden bestimmte Zustände des Antriebes angezeigt. Je
nach Parametrierung können mit den äußeren beiden Meldeleuchten richtungsabhängige
Laufmeldungen oder das Erreichen einer Endlage ausgegeben werden. Die mittlere Melde-
leuchte ist für die Anzeige einer anliegenden Störung reserviert. Welche Störung angezeigt
wird, kann über die Parametrierung der Antriebssteuerung eingestellt werden. Das genaue
Vorgehen und die vorhandenen Möglichkeiten sind der Beschreibung der Steuerung zu ent-
nehmen.
6.2 Bedienung
Sobald die Steuerung des Antriebes hochgefahren ist erscheint im Display der Grundbild-
schirm mit den wesentlichen Informationen über die Position, das Drehmoment, die Be-
triebsart, ggf. vorhandene Feldbusstati sowie ggf. anstehende Störungen oder Warnungen.
Die Anordnung der Informationen kann dabei abhängig von Firmware und Hardware unter-
schiedlich sein.
(a) Display Version 1

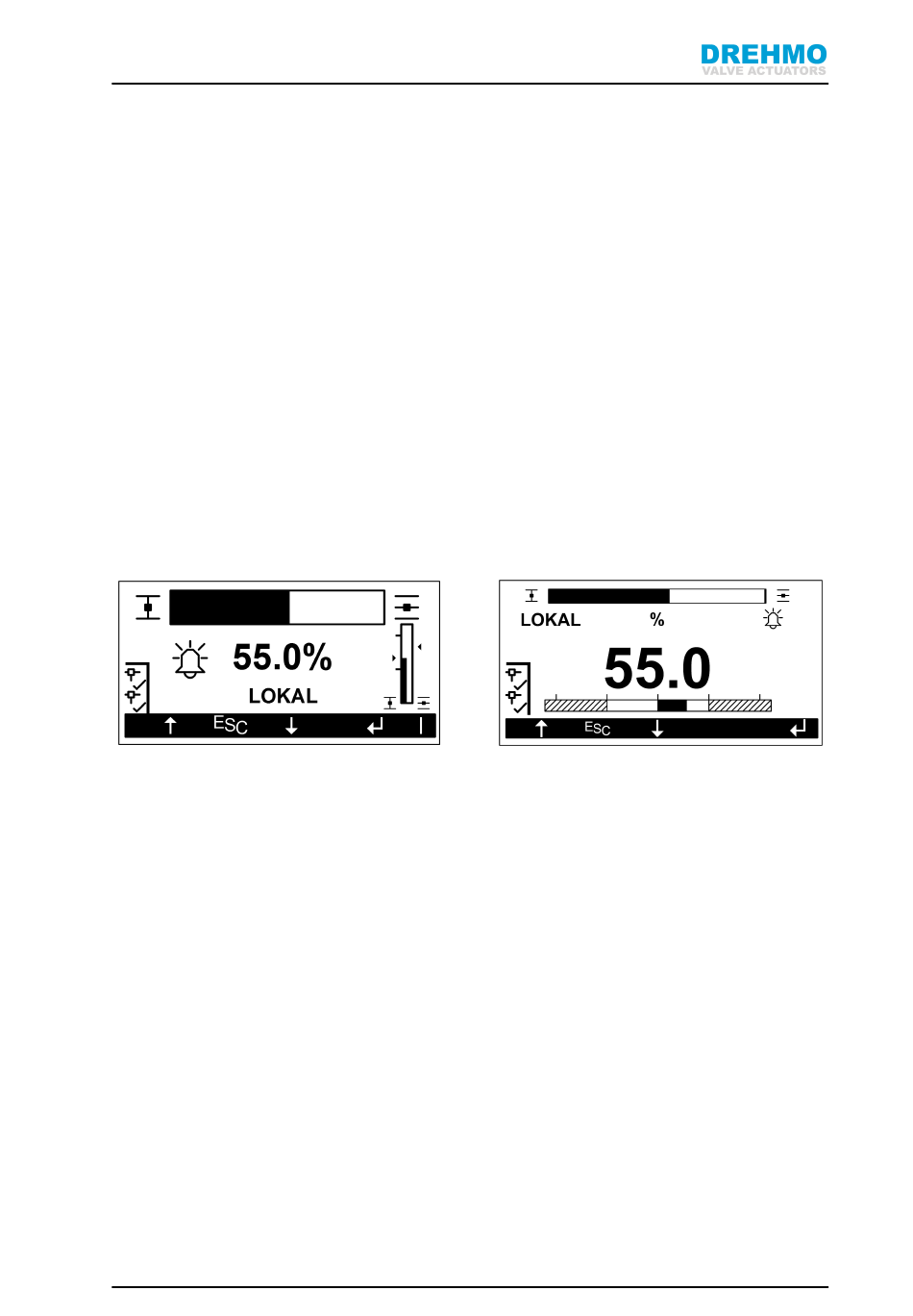

Abbildung 6.2: Grundbildschirm des Displays nach Systemstart
Die Vor-Ort Bedienung erfolgt mithilfe von vier Bedientasten, die entweder als mechanisch
bewegliche Federtaster (6.1 (a)), oder aber als verdeckte Magnettaster (6.1 (b)) ausgeführt
sind. Magnettaster erfordern zur Bedienung einen speziellen Magnetbedienstift als separates
Zubehör.
Die Standard Funktionsbelegung der Tasten ist auf dem montierten Beschriftungsblech der
Ortssteuerstelle angegeben. Darüber hinaus befindet sich in der unteren Statusanzeige des
Displays die aktuelle Funktionsbelegung, die in unterliegenden Menübedienungen durchaus
variieren kann.
Wenn im Display LOKAL oder LEARN zu lesen ist, kann der Antrieb mit den beiden
Pfeil-Tasten (1 und 3 in der Abbildung 6.1) verfahren werden. Steht im Display AUS oder
FERN geht dies nicht.
DREHMO i-matic
(b) Display Version 2 oder Version 1 in IMC-
Ausführung
25
