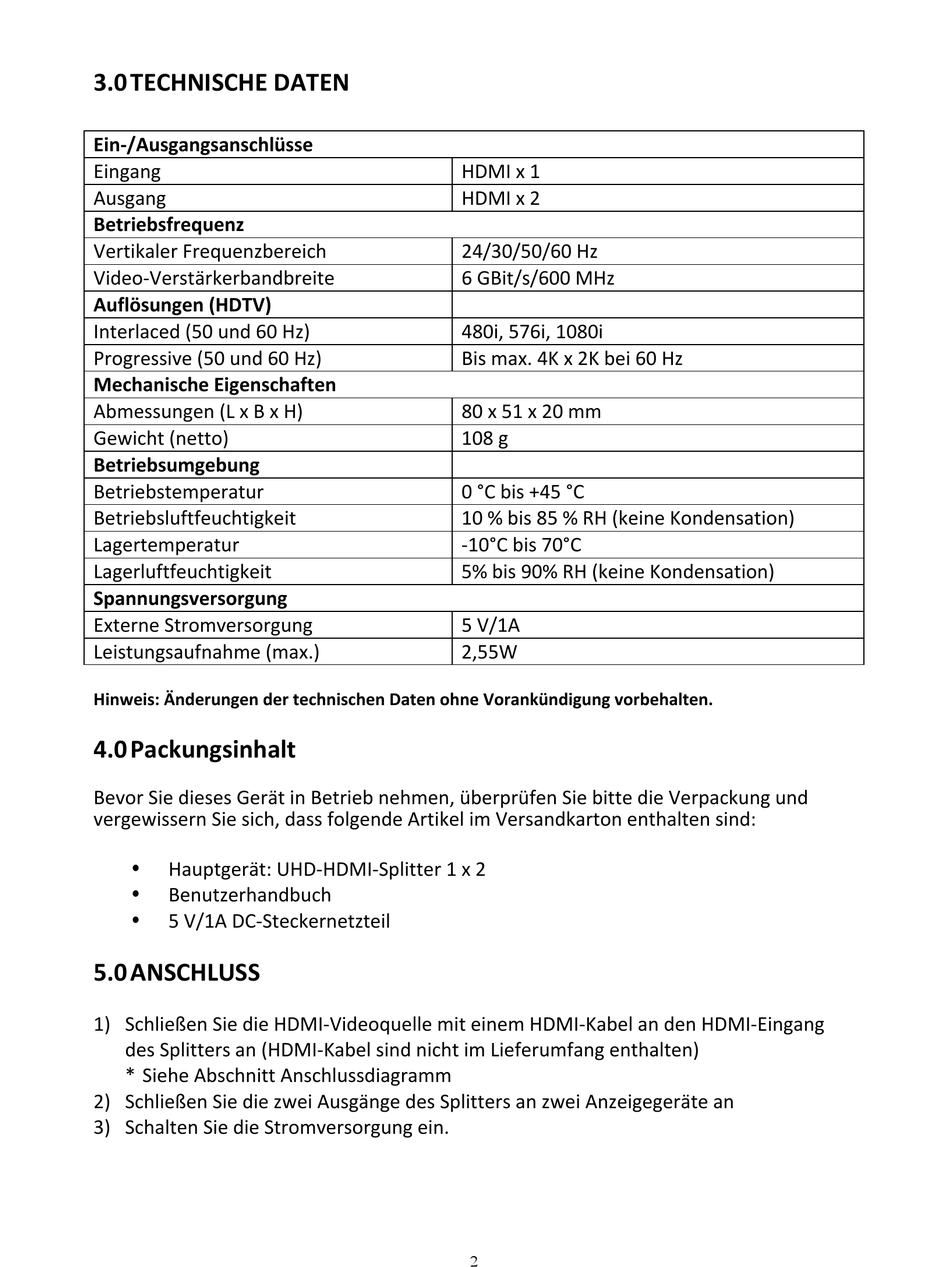

3.0 TECHNISCHE DATEN
Ein-/Ausgangsanschlüsse
Eingang
Ausgang
Betriebsfrequenz
Vertikaler Frequenzbereich
Video-Verstärkerbandbreite
Auflösungen (HDTV)
Interlaced (50 und 60 Hz)
Progressive (50 und 60 Hz)
Mechanische Eigenschaften
Abmessungen (L x B x H)
Gewicht (netto)
Betriebsumgebung
Betriebstemperatur
Betriebsluftfeuchtigkeit
Lagertemperatur
Lagerluftfeuchtigkeit
Spannungsversorgung
Externe Stromversorgung
Leistungsaufnahme (max.)
Hinweis: Änderungen der technischen Daten ohne Vorankündigung vorbehalten.
4.0 Packungsinhalt
Bevor Sie dieses Gerät in Betrieb nehmen, überprüfen Sie bitte die Verpackung und
vergewissern Sie sich, dass folgende Artikel im Versandkarton enthalten sind:

Hauptgerät: UHD-HDMI-Splitter 1 x 2

Benutzerhandbuch

5 V/1A DC-Steckernetzteil
5.0 ANSCHLUSS
1) Schließen Sie die HDMI-Videoquelle mit einem HDMI-Kabel an den HDMI-Eingang
des Splitters an (HDMI-Kabel sind nicht im Lieferumfang enthalten)
* Siehe Abschnitt Anschlussdiagramm
2) Schließen Sie die zwei Ausgänge des Splitters an zwei Anzeigegeräte an
3) Schalten Sie die Stromversorgung ein.
HDMI x 1
HDMI x 2
24/30/50/60 Hz
6 GBit/s/600 MHz
480i, 576i, 1080i
Bis max. 4K x 2K bei 60 Hz
80 x 51 x 20 mm
108 g
0 °C bis +45 °C
10 % bis 85 % RH (keine Kondensation)
-10°C bis 70°C
5% bis 90% RH (keine Kondensation)
5 V/1A
2,55W
