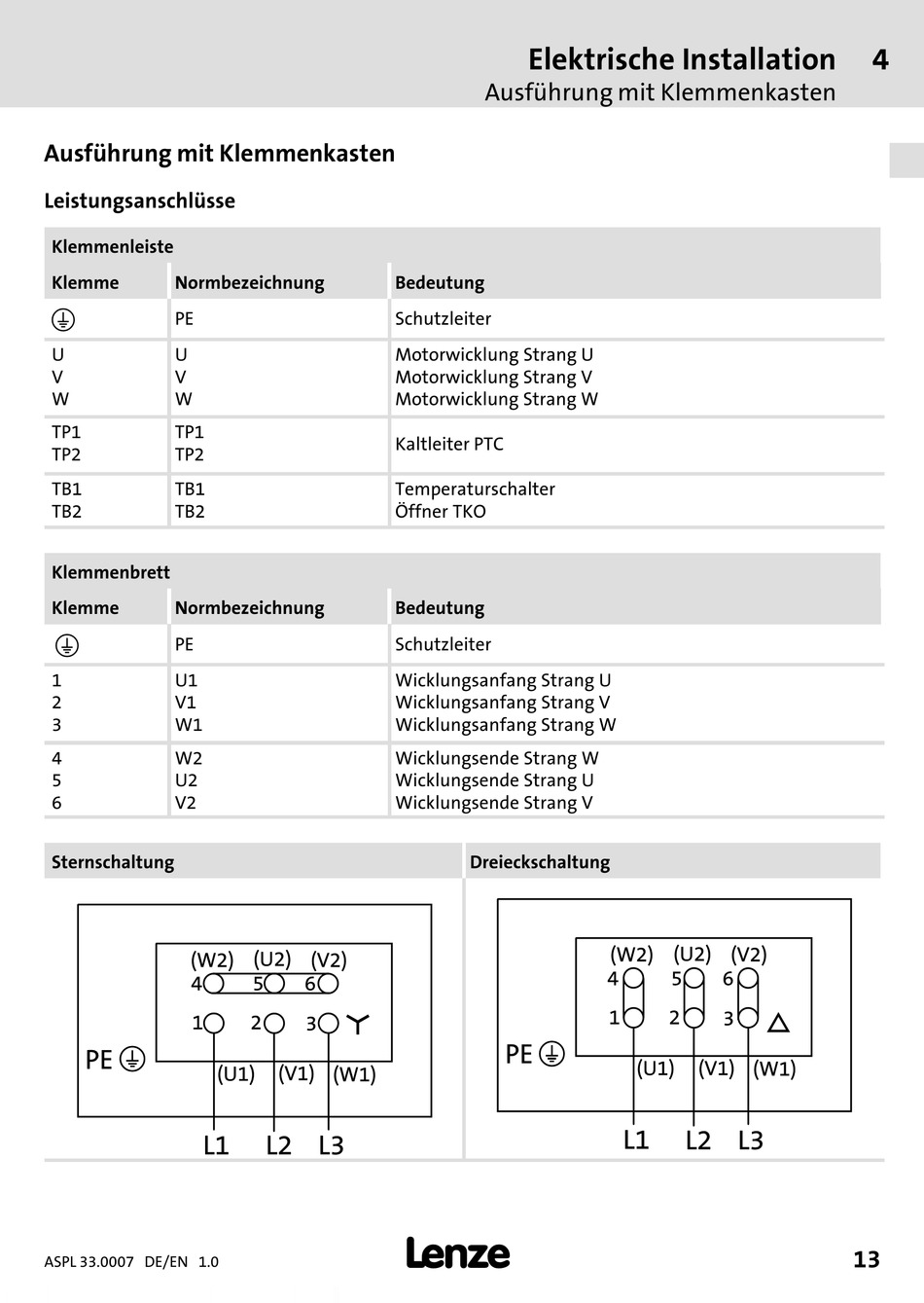

Ausführung mit Klemmenkasten
Leistungsanschlüsse
Klemmenleiste
Klemme Normbezeichnung
+
PE
U U
V V
W W
TP1 TP1
TP2 TP2
TB1 TB1
TB2 TB2
Klemmenbrett
Klemme Normbezeichnung
+
PE
1 U1
2 V1
3 W1
4 W2
5 U2
6 V2
Sternschaltung
ASPL 33.0007 DE/EN 1.0
Elektrische Installation
Ausführung mit Klemmenkasten
Bedeutung
Schutzleiter
Motorwicklung Strang U
Motorwicklung Strang V
Motorwicklung Strang W
Kaltleiter PTC
Temperaturschalter
Öffner TKO
Bedeutung
Schutzleiter
Wicklungsanfang Strang U
Wicklungsanfang Strang V
Wicklungsanfang Strang W
Wicklungsende Strang W
Wicklungsende Strang U
Wicklungsende Strang V
Dreieckschaltung
