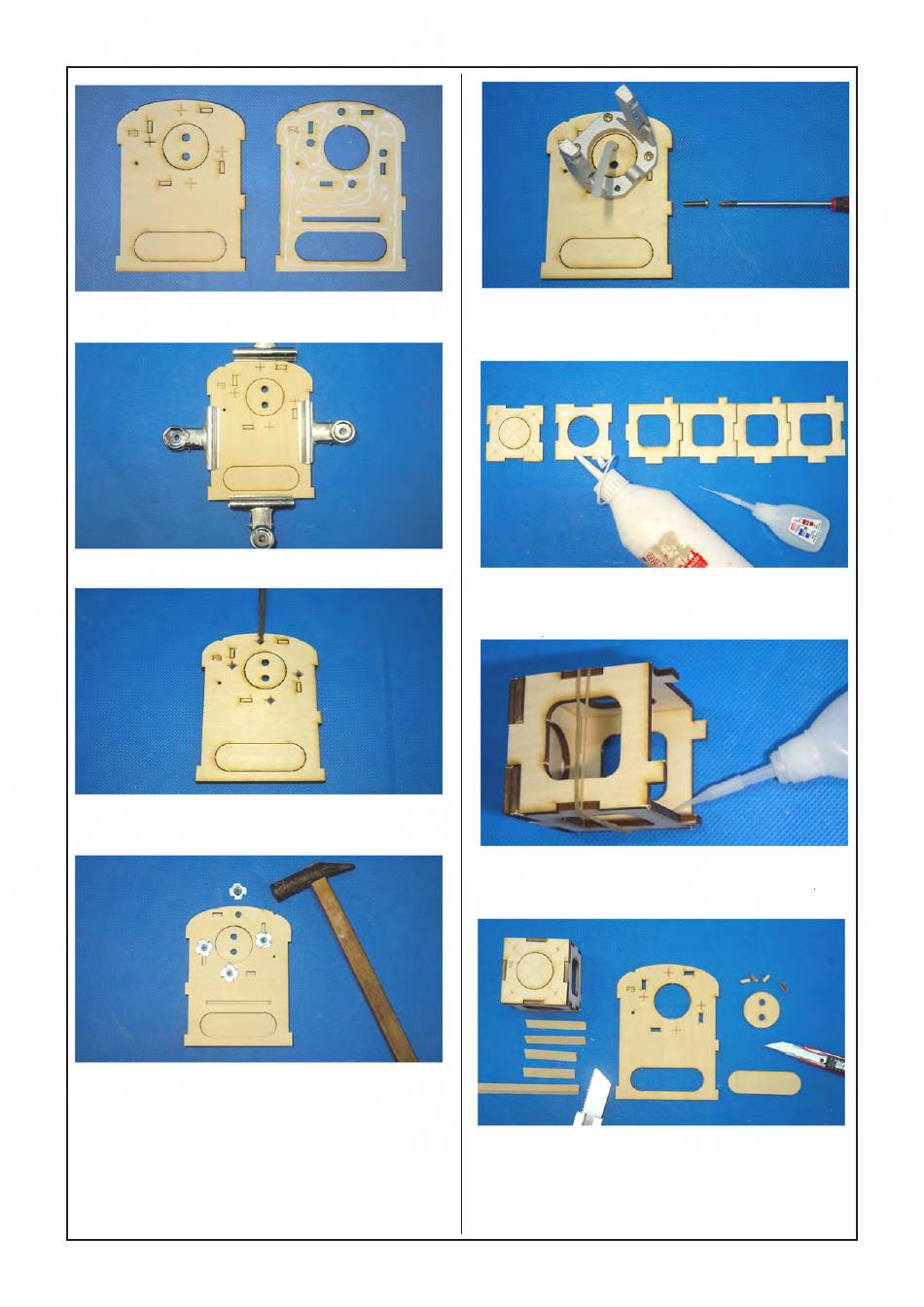

Mit Holzleim kleben Sie F3 auf F4. Stellen Sie sicher,
dass die Kanten ausgerichtet sind.
Dieses wird mit Klammern gesichert.
NUR bei GP an F3 bei „+" markieren und 5mm Lö-
cher bohren.
Mit einem Hammer klopfen Sie 4 Einschlagmuttern
in die Löcher.
Mit den M4x15 Schrauben befestigen Sie den
Motorträger. Der Schlauch muss durch die Mitte
des Lochs in F3 gehen.
Mit Sekundenkleber befestigen Sie C25.
HINWEIS: Bei EP wird dieses NUR mit Holzleim be-
festigt, siehe Bild.
Beziehen Sie sich auf das Bild, befestigen ein Gum-
miband und verkleben das Gehäuse mit Sekunden-
kleber.
Entsprechend der Abbildung schneiden Sie die
Dreiecksleisten aus (1:1 nach Plan).
