wtw LF 170 Betriebsanleitung
Leitfähigkeits-messumformer
Verwandte Anleitungen für wtw LF 170
Inhaltszusammenfassung für wtw LF 170

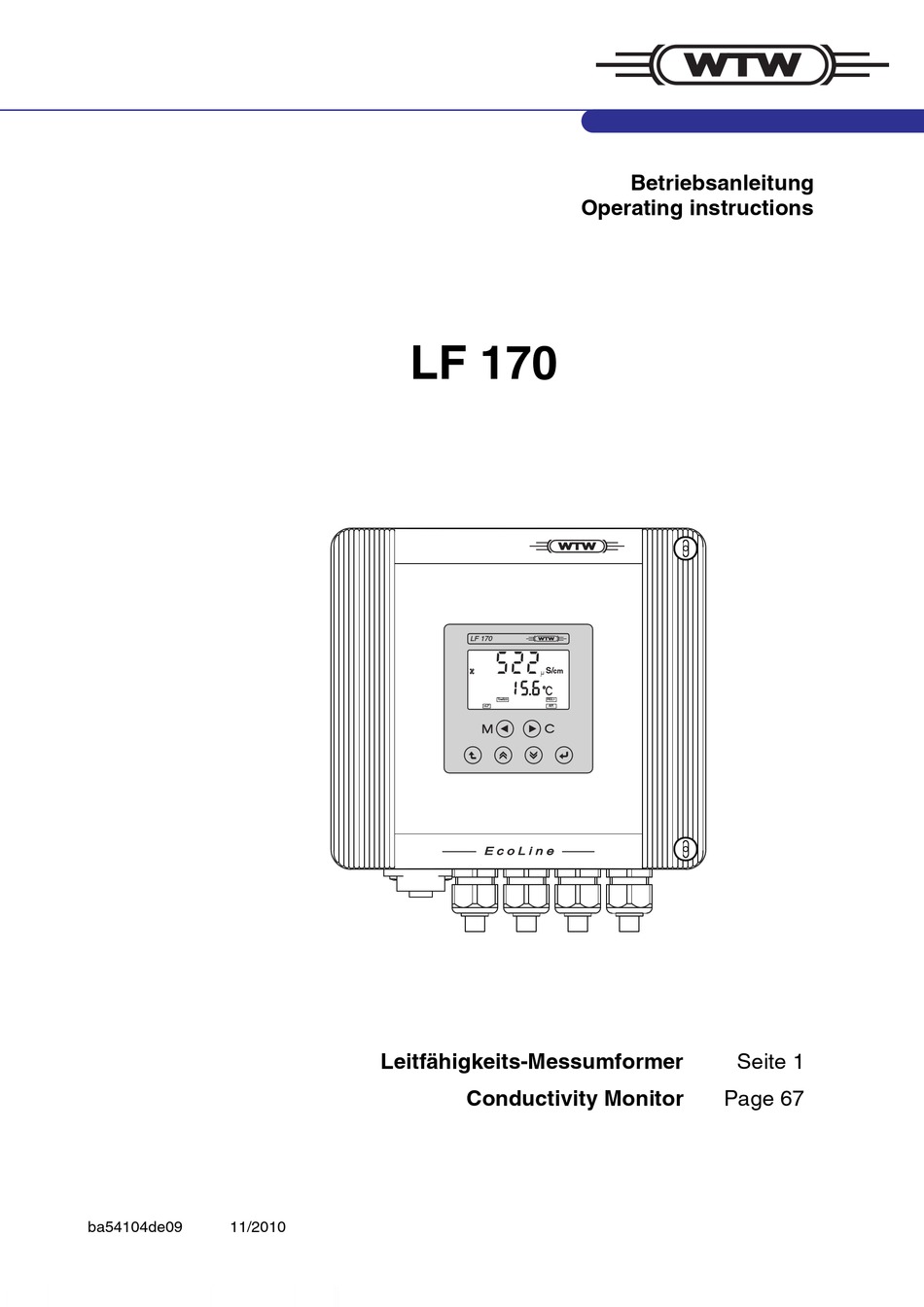

- Seite 1 Betriebsanleitung Operating instructions LF 170 LF 170 mg/l 1 5 6 ° ° Tref20 REL1 REL1 Leitfähigkeits-Messumformer Seite 1 Conductivity Monitor Page 67 ba54104de09 11/2010...
- Seite 2 Haben Sie deshalb bitte Verständnis, dass aus den Anga- ben, Abbildungen und Beschreibungen keine juristischen Ansprüche abgeleitet werden können. © Copyright Weilheim 2010, WTW GmbH Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung der WTW GmbH, Weilheim. Printed in Germany. ba54104d09...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis LF 170 - Inhaltsverzeichnis Überblick ............. 5 Allgemeine Merkmale . - Seite 4 Inhaltsverzeichnis LF 170 4.6.2 Grenzwertmelder ..........36 4.6.3...
-
Seite 5: Überblick
LF 170 Überblick Überblick Allgemeine Merkmale LF 170 mg/l 1 5 6 ° ° Tref20 REL1 REL1 Bild 1-1 LF 170 Wasserdichtes Gehäuse (IP 66) Display Bedientasten Sensoreingangsbuchse Kabelverschraubungen ba54104d09 11/2010... -
Seite 6: Ausgänge Und Schnittstellen
2 x frei konfigurierbare zusätzlich 1 x Analogaus- Relais gang für den Temperatur- messwert LF 170 RT RS wie Option RT wie Option RT 1 x RS 485 1.2.2 Frei konfigurierbare Relais (Option RT und RT RS) Die beiden potentialfreien Relais K1 und K2 der RT- und RT RS- Gerätevarianten können wie folgt verwendet werden:... -
Seite 7: Digitale Schnittstelle Rs 485 (Option Rt Rs)
LF 170 Überblick 1.2.3 Digitale Schnittstelle RS 485 (Option RT RS) Über die digitale Schnittstelle RS 485 der RS-Gerätevarianten kann der Messumformer mit anderen Geräten kommunizieren. Folgende Betriebsarten sind möglich: Master-Betrieb ( -Betrieb): Unidirektionaler Betrieb zur Ausgabe von Messwerten. Gesendet werden Haupt- und Nebenmesswert. Im Master-Betrieb ist die Schnittstelle ständig aktiv. - Seite 8 Überblick LF 170 ba54104d09 11/2010...
-
Seite 9: Sicherheit
Sicherheit Sicherheit Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Inbe- triebnahme, Bedienung und Wartung des Messumformers LF 170 zu beachten sind. Daher ist diese Betriebsanleitung unbedingt vor dem Arbeiten vom Bediener zu lesen. Halten Sie diese Betriebsanleitung immer in der Nähe des Messumformers LF 170 verfügbar. -
Seite 10: Bestimmungsgemäßer Gebrauch
Benutzung die allgemein üblichen Sicher- heitsvorkehrungen sowie die speziellen Sicherheitshinweise in dieser Betriebsanleitung beachtet werden. Die einwandfreie Funktion und Betriebssicherheit des Messumformers LF 170 ist nur unter den Umgebungsbedingungen, die im Kapitel 8 spezifiziert sind, gewährleistet. ECHNISCHE ATEN Gefahrloser Betrieb Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,... -
Seite 11: Installation
Netz Option Option Mains Bild 3-1 Befestigungslöcher beim LF 170 Die Bohrlochabstände finden Sie in der Maßzeichnung im Kapitel 8 . Verwenden Sie zur Wandmontage das zur Wand- ECHNISCHE ATEN beschaffenheit passende Material (Schrauben, Dübel, etc.). -
Seite 12: Elektrische Klemmleiste
Installation LF 170 Elektrische Klemmleiste Die Klemmleiste des LF 170 ist nach Öffnen des Gehäusedeckels zugänglich: 13 12 11 Sensor/Probe Rec2 Rec1 g f e d Netz Option Option Mains Bild 3-2 Klemmleiste LF 170 im Gehäuseinneren Klemmenbelegung RS 485 A (Option RS) -
Seite 13: Elektrischer Anschluss
Kabelverschraubung abschneiden. Alle offenen Kabelverschraubungen mit passenden Blindstopfen verschließen. WARNUNG In das Gehäuse des LF 170 dürfen keine freien Adern ragen. Kurzschluss- und Brandgefahr! Zudem können berührungssiche- re Stromkreise mit berührungsgefährlicher Spannung in Kontakt kommen und zu lebensgefährlichen Situationen beim Arbeiten mit dem LF 170 führen. -
Seite 14: Netzanschluss
Installation LF 170 3.3.2 Netzanschluss WARNUNG Bei unsachgemäßem Anschluss der Netzversorgung besteht Le- bensgefahr durch elektrischen Schlag. Bei der Installation folgen- de Punkte beachten: Der Messumformer darf nur von einer elektrotechnischen Fachkraft angeschlossen werden. Der Anschluss des Messumformer darf nur im spannungsfrei- en Zustand durchgeführt werden. -
Seite 15: Relaiskontakte Und Stromausgänge
LF 170 Installation 3.3.3 Relaiskontakte und Stromausgänge WARNUNG Bei unsachgemäßem Anschluss externer, berührungsgefährli- cher Schaltkreise an die Relaiskontakte besteht Lebensgefahr durch elektrischen Schlag. Als berührungsgefährlich gelten Schaltkreise mit Spannungen die größer sind als die Schutzklein- spannung (SELV). Bei der Installation folgende Punkte beachten: Berührungsgefährliche Schaltkreise dürfen nur von einer elek-... -
Seite 16: Leitfähigkeitsmesszellen Anschließen
Installation LF 170 Leitfähigkeitsmesszellen anschließen 3.4.1 Messzellentypen und Anschlussoptionen Hinweis Bestellinformationen zu jeweiligen Artikeln (Anschlusskabel, Adapter, Klemmkästen etc.) finden Sie im Kapitel 7 Z UBEHÖR Messzelle Anschlussmethode Anschlusskabel / siehe Adapter Seite ® TetraCon Schraubstecker des Anschlusskabels ® TetraCon 700 (SW) -
Seite 17: Messzellen Mit 8-Poligem Stecker
LF 170 Installation LF 170 mg/l LF 170 1 5 6 ° ° Tref20 REL1 REL1 ® Beispiel: TetraCon Bild 3-3 Anschluss von Leitfähigkeitsmesszellen mit Schraubstecker 3.4.3 Messzellen mit 8-poligem Stecker Dieser Abschnitt beschreibt den Anschluss folgender Leitfähigkeits- messzellen: ®... -
Seite 18: Kabelverlängerung
Installation LF 170 LF 170 mg/l LF 170 1 5 6 ° ° Tref20 REL1 REL1 ADA/AMPH-LAB-LF ® Beispiel: TetraCon Bild 3-4 Anschluss von Leitfähigkeitsmesszelle mit 8-poligem Stecker 3.4.4 Kabelverlängerung Zur Kabelverlängerung zwischen Leitfähigkeitsmesszelle und Mess- umformer kann das Kabel EK 170 (Best.-Nr. 108 206) zusammen mit dem Klemmkasten KI/S (Best.-Nr. -
Seite 19: Bedienung
LF 170 Bedienung Bedienung Display Displayelemente LF 170 Baud 8 8 8 8 ° Ident Tref25 Tref20 REL1 REL2 ARng Obere Displayzeile: Leitfähigkeitsmesswert, Bedienführung Sensorsymbol Untere Displayzeile: Temperaturmesswert, Bedienführung Statusanzeigen, abhängig von Gerätestatus und Bediensituation ba54104d09 11/2010... -
Seite 20: Bedientasten
Bedienung LF 170 Bedientasten Die Bedienung des Messumformers erfolgt über die folgenden sechs Tasten unterhalb des Displays: Tastenfunktionen Taste Funktion Messmodus aufrufen <M> Kalibrierung starten (nur im Messmodus aktiv) <C> Im Messmodus: Sensorsteilheit einblenden Aktuelle Auswahl bestätigen <ENTER> Menü verlassen <ESC>... -
Seite 21: Bedienebenen Und Allgemeine Bedienprinzipien
LF 170 Bedienung Bedienebenen und allgemeine Bedienprinzipien BETRIEBSEBENE (Messen und Kalibrieren) 3.) Passworteingabe zum Bearbeiten (optional) oder mit nur zum Betrachten oder PARAMETRIEREBENE ( ) Einstellungen Parametrierung oder oder KONFIGURATIONSEBENE ( ) Einstellungen Konfiguration Bild 4-1 Bedienebenen Die Bedienung des Messumformers unterscheidet drei Ebenen:... -
Seite 22: Konfiguration
Bedienung LF 170 Konfiguration 4.4.1 Konfigurationsebene aufrufen Die Konfigurationsebene rufen Sie aus der Betriebsebene wie folgt auf: 1 <DOWN> drücken. 2 <ENTER> drücken. 3 Das Menü zur Passwortabfrage erscheint. Im Auslieferzustand ist kein Pass- wortschutz eingerichtet. In diesem Fall gelangen Sie durch dreima- liges Drücken von <ENTER>... -
Seite 23: Einstelltabelle Konfiguration
LF 170 Bedienung 4.4.2 Einstelltabelle Konfiguration Allgemine Ausgangspunkt für die Einstellungen ist das Startdisplay der Konfigu- Bedienhinweise rationsebene (siehe Abschnitt 4.4.1): Mit <ENTER> wechseln Sie zur ersten Einstellung. Bedienung: Alle Einstellungen der nachfolgenden Einstelltabelle werden Schritt für Schritt durchlaufen. Mit <UP><DOWN> wählen Sie jeweils den gewünschten Wert aus der Auswahl aus und bestätigen diesen mit <ENTER>. - Seite 24 Bedienung LF 170 Einstelltabelle: Einstellung Auswahl/Werte Erläuterung (Werte in Fettschrift = Auslieferzustand) Angeschlossener Sensortyp: ® TetraCon 700 (SW) ® TetraCon ® TetraCon Zelle mit Zellenkonstante 10 cm Zelle mit Zellenkonstante 1 cm Zelle mit Zellenkonstante 0,1 cm =01 Zelle mit Zellenkonstante 0,01 cm ("variabel") Zelle mit anderer Zellen-...
-
Seite 25: Einstellung Cin
LF 170 Bedienung Einstellung Auswahl/Werte Erläuterung (Werte in Fettschrift = Auslieferzustand) Auto Messbereich. !999 Dieser Menüpunkt erscheint nur, wenn der µS/cm Messmodus Leitfähigkeit ( ) ausgewählt ist. 1)99 µS/cm Der eingestellte Wert gibt die obere Messbe- 19)9 µS/cm reichsgrenze wieder. Der Messbereich 1999 µS/cm... - Seite 26 Bedienung LF 170 Einstellung Auswahl/Werte Erläuterung (Werte in Fettschrift = Auslieferzustand) Folgende Einstellungen sind möglich: , Messbereich 0,000 ... 1,999 µS/cm: (Fortsetzung) Oberer Endwert: 0,000 µS/cm Unterer Endwert: 1,999 µS/cm (fester Bereich) , Messbereich 0,00 ... 19,99 µS/cm: Oberer Endwert: 2,00 ...
- Seite 27 LF 170 Bedienung Einstellung Auswahl/Werte Erläuterung (Werte in Fettschrift = Auslieferzustand) , Messbereich 0,0 ... 199,9 mS/cm oder Auto: (Fortsetzung) Oberer Endwert: 50,0 ... 199,9 mS/cm Unterer Endwert: 0,0 ... 149,9 mS/cm Minimaler Abstand: 50 mS/cm (Einstellschrittweite 10 mS/cm) Sal, Messbereich 0,0 ... 70,0: Oberer Endwert: 10 ...
- Seite 28 Bedienung LF 170 Einstellung Auswahl/Werte Erläuterung (Werte in Fettschrift = Auslieferzustand) °C Andere Sensortypen: Oberer Endwert: 15 ... 50 ... 130 °C (Fortsetzung) Unterer Endwert: -5 ... 0 ... 110°C Minimaler Abstand: 20 °C (Schrittweite 1 °C) Hinweis: Bei Überschreitung des Bereichs geben die Schreiber einen konstanten Wert von 20,5 mA aus (Displayanzeige OFL).
-
Seite 29: Parametrierung
LF 170 Bedienung Parametrierung 4.5.1 Parametrierebene aufrufen Die Parametrierebene rufen Sie aus der Betriebsebene wie folgt auf: 1 <DOWN> drücken. 2 <ENTER> drücken. 3 Das Menü zur Passwortabfrage erscheint. Im Auslieferzustand ist kein Pass- wortschutz eingerichtet. In diesem Fall gelangen Sie durch dreima- liges Drücken von <ENTER>... -
Seite 30: Einstelltabelle Parametrierung
Bedienung LF 170 4.5.2 Einstelltabelle Parametrierung Überblick über die Gerätevariante Einstellungen Anzeige Beschreibung Stan- RT RS (Hauptebene) dard Stromausgang 1 Stromausgang 2 Relaisgrenzwerte RS 485-Schnittstelle Passwortschutz Temperaturabgleich Referenztemperatur Temperaturkompensation Timer-Funktion Menü erscheint bei der entsprechenden Gerätevariante Für Relais, die als Grenzwertmelder konfiguriert sind Menü... - Seite 31 LF 170 Bedienung Bestimmte Einstellungen oder Auswahlmöglichkeiten hängen von der Gerätevariante oder bestimmten Konfigurationseinstellungen ab. Nicht verfügbare Einstellungen werden übersprungen. Von jedem Punkt der Hauptebene gelangen Sie mit <ESC> wieder zum Ausgangspunkt der Parametrierebene. Von hier aus wechseln Sie mit <M> oder <ESC> in die Betriebsebene oder mit <UP><DOWN>...
- Seite 32 Bedienung LF 170 Einstellung Auswahl/Werte Erläuterung (Werte in Fettschrift = Auslieferzustand) Strombereich und Dämpfung des Stromaus- gangs REC 2 in der Betriebsart rEC (Analog- (nur bei Option RT ausgang). Einstellmöglichkeiten, siehe Pr1 (Betriebs- und RT RS bzw. art ReC). =1 ... dI (abhängig von der...
- Seite 33 LF 170 Bedienung Einstellung Auswahl/Werte Erläuterung (Werte in Fettschrift = Auslieferzustand) -=5 ... =5 °C Abgleich des Temperaturmesswerts gegen ein Referenzthermometer. Hinweise: – Wegen der Wärmekapazität des Sensors ist es erforderlich, diesen in ein Gefäß mit mindestens 2 Liter Wasser zu stellen.
- Seite 34 Bedienung LF 170 Einstellung Auswahl/Werte Erläuterung (Werte in Fettschrift = Auslieferzustand) Temperaturkompensation und Temperatur- =50 ... 3.00 %/K funktion. ---- Dieser Menüpunkt erscheint nur, wenn der Messmodus Leitfähigkeit ( ) ausgewählt ist. Folgende Einstellungen sind möglich: – nLF: Temperaturkompensation mittels nichtliearer Temperaturfunktion –...
-
Seite 35: Frei Konfigurierbare Relais (Option Rt Und Rt Rs)
LF 170 Bedienung Frei konfigurierbare Relais (Option RT und RT RS) 4.6.1 Konfigurierung Relaisfunktionen Die beiden potentialfreien Relais der RT- und RT RS-Gerätevarianten können frei konfiguriert werden. Folgende Funktionen sind möglich: Hinweis Die Auswahl der Relaisfunktionen erfolgt in der Konfigurationsebene unter der Einstellung Crc (siehe Abschnitt 4.4.2). -
Seite 36: Grenzwertmelder
Bedienung LF 170 Funktion Beschreibung CS (Cleaning System) Das Relais steuert eine externen Sensor- Reinigungseinheit. Das Relais arbeitet als Schließer. Während des Reinigungsvor- gangs ist der Messwert eingefroren. Die Parametrierung des Relais ist im Abschnitt 4.6.3 beschrieben. Bei den Funktionen FrC (Freeze) und UL.LL (Limits) kann das Relais Schaltverhalten (Öffner/Schließer) - Seite 37 LF 170 Bedienung Relaiszustand Beispiel: Überwachung von Grenzwerten mit einem oder zwei Relais Relais 1 Relais 2 Zeit Messwert Relais 1 Hysterese HS1 Hysterese HS1 Hysterese HS2 Hysterese HS2 Relais 2 Zeit Bild 4-2 Schaltpunkte für Relais in der Funktion als Grenzwertmelder Der eingestellte Grenzwert (UL/LL) wird über- oder unterschrit-...
- Seite 38 Bedienung LF 170 Einstelltabelle Grenzwertmelder: Einstellung Auswahl/Werte Erläuterung UL bzw. LL beliebig innerhalb Oberer bzw. unterer Grenzwert. des Messbereichs Einstellgenauigkeit entsprechend der Mess- wertanzeige. Bedienhinweis: – Mit <UP><DOWN> die erste (blinkende) Ziffer einstellen und mit <ENTER> bestä- tigen. – In gleicher Weise die anderen Ziffern ein- stellen.
-
Seite 39: Timer Für Externes Sensor-Reinigungssystem
LF 170 Bedienung 4.6.3 Timer für externes Sensor-Reinigungssystem Funktion Die Funktion Reinigung ermöglicht die zeitliche Steuerung eines Sensor-Reinigungssystems durch ein Relais des Messumformers. Das Relais arbeitet immer als Schließer. Einstelltabelle Sensorreinigung: Einstellung Auswahl/Werte Erläuterung 1 ... 168 Zeitintervall zwischen zwei Reinigungsvor- (Stunden) gängen... -
Seite 40: Anzeige Der Relaiszustände In Der Betriebsebene
Bedienung LF 170 4.6.4 Anzeige der Relaiszustände in der Betriebsebene In der Betriebsebene erscheint bei einem aktiven Relais die Statusan- zeige REL 1 bzw. REL 2. Je nach eingestelltem Schaltverhalten ist der Relaiskontakt dabei entweder offen oder geschlossen. 1 5 6 °... -
Seite 41: Zellenkonstante Überprüfen/Einstellen
LF 170 Bedienung Zellenkonstante überprüfen/einstellen Üblicherweise kann die vom Hersteller festgestellte Zellenkonstante den Lieferdokumenten oder entsprechenden Bedruckungen des Sen- sors entnommen werden. Hinweis Bei den Leitfähigkeitsmesszellen mit den Zellenkonstanten 1 cm (siehe Konfiguration, Einstellung CIn) ist keine 0,1 cm und 0,01 cm Änderung der Zellenkonstante möglich. - Seite 42 Bedienung LF 170 Prüf-/Einstellroutine 1 In der Messwertansicht: <C> drücken. Hinweis: Während der Prüf-/Ein- stellroutine sind die Zustände aller mit dem Leitfähigkeitsmesswert verknüpften Relais und Stromaus- gänge eingefroren. 2 Die Leitfähigkeitsmesszelle in den Kontrollstandard eintauchen. Folgende Werte werden im Display angezeigt: –...
- Seite 43 LF 170 Bedienung Bei den Sensortypen 700, 600 und 300 ist die Eingabe ungültig, wenn Ungültige Einstellung der Wert um mehr als ±10 % von der nominalen Zellenkonstante abweicht: Sensortyp Gültigkeitsbereich 0,826 ... 1,008 cm (0,917 cm ±10 %) 0,826 ... 1,008 cm (0,917 cm ±10 %)
-
Seite 44: Anzeige Von Geräteinfos
Bedienung LF 170 Anzeige von Geräteinfos Folgende Informationen können Sie abrufen: Konfigurationsdaten. Wechseln Sie dazu in die Konfigurations- ebene. Wenn Sie bei der Passwortabfrage <ESC> drücken, können Sie im Betrachtermodus alle Einstellungen ansehen (siehe Abschnitt 4.4.1 K ONFIGURATIONSEBENE AUFRUFEN Parametrierdaten. Wechseln Sie dazu in die Parametrierebene. -
Seite 45: Prüfmodus
LF 170 Bedienung Prüfmodus Allgemeines Der Prüfmodus kann für folgende Zwecke verwendet werden: Einstellen bestimmter Stromwerte an den Stromausgängen zu Test- zwecken Ein- und Ausschalten von Relais zu Testzwecken (Option RT und RT RS) Prüfen der RS 485 Kommunikation (Option RT RS) Prüfablauf... - Seite 46 Bedienung LF 170 Test des Stromausgangs 2 t s t (nur bei Option RT und RT RS). 6 <ENTER> drücken. REL1 REL2 Hier können Sie einen festen Stromwert am Stromausgang 2 einstellen: – Mit <M> stellen Sie 0.1 mA ein –...
- Seite 47 LF 170 Bedienung Die Anzeige tSt blinkt. Der Test der RS 485-Kommunikation ist aktiv. Die RS-485-Schnittstelle arbeitet als Repeater, d. h. alle empfan- genen Blöcke werden wieder zurückgesendet. REL1 REL2 Spezielle Befehle: – Mit <ESC> sendet der Messum- former die Geräteidentifikation entsprechend dem RS-Befehl "RSID"...
- Seite 48 Bedienung LF 170 ba54104d09 11/2010...
-
Seite 49: Wartung Und Reinigung
LF 170 Wartung und Reinigung Wartung und Reinigung Wartung Das Messgerät ist wartungsfrei. Reinigung Das Messgerät gelegentlich mit einem feuchten, weichen Tuch abwi- schen. VORSICHT Verwenden Sie zur Reinigung keinen Hochdruckreiniger (Gefahr von Wassereinbruch!). Verwenden Sie außerdem keine scharfen Reinigungsmittel wie Alkohole, organische Lösungsmittel oder chemische Reinigungsmittel. - Seite 50 Wartung und Reinigung LF 170 ba54104d09 11/2010...
-
Seite 51: Was Tun, Wenn
LF 170 Was tun, wenn... Was tun, wenn... Leitfähigkeitsmesszelle Ursache Behebung läßt sich nicht in Betrieb – Kontaktprobleme – Anschlüsse der Leitfähigkeits- nehmen messzelle überprüfen Anzeige OFL Ursache Behebung – Der Leitfähigkeits- oder Tem- – Messbedingungen überprüfen peraturmesswert liegt außer-... - Seite 52 Was tun, wenn... LF 170 Ursache Behebung – Falsche Referenztemperatur – Eingestellte Referenztempera- eingestellt tur korrigieren Stromausgang liefert Ursache Behebung keinen Strom – Bei Verdrahtung mit dem – Stromausgang im Prüfmodus Flow-Control wurde dessen überprüfen (siehe Abschnitt Schaltschwelle unterschritten 4.9).
-
Seite 53: Zubehör
LF 170 Zubehör Zubehör Kabel und Klemmkasten Beschreibung Modell Best-Nr. zur Kabelverlängerung Kabelstecker K 170 109 508 Kabel EK/170 108 206 Passiver Klemmkasten KI/S 108 606 Hinweis Weiteres Zubehör finden Sie im WTW-Katalog oder im Internet unter www.WTW.com. ba54104d09 11/2010... - Seite 54 Zubehör LF 170 ba54104d09 11/2010...
-
Seite 55: Technische Daten
LF 170 Technische Daten Technische Daten Allgemeine Daten Frontansicht: Abmessungen LF 170 mg/l 1 5 6 ° ° Tref20 REL1 REL1 Rückansicht: Seitenansicht: Bild 8-1 Maßzeichnung LF 170(Maße in mm) Prüfzeichen ba54104d09 11/2010... - Seite 56 Technische Daten LF 170 Mechanischer Aufbau Gehäusematerial Glasfaserverstärktes Polycarbonat Tastaturfolie Polyester Gewicht ca. 2,2 kg Schutzart IP 66 Umgebungs- Temperatur bedingungen Betrieb -25 °C ... +55 °C (-13 ... 131 °F) Lagerung -25 °C ... +65 °C (-13 ... 149 °F) Relative Luftfeuchte ≤...
- Seite 57 LF 170 Technische Daten Elektrische Anschlüsse 13 12 11 Rec2 Rec1 Sensor/Probe g f e d Netz Option Option Mains Bild 8-2 Klemmleiste Anschlusstechnik Anschlüsse – 7-polige Sensoreingangsbuchse an der Gehäuseunterseite – Schraubenlose Steckklemm-Anschlüsse im Gehäuse über Kabelverschraubungen Anschlussquerschnitt 0,5 ... 2,5 mm Kabelzuführungen...
- Seite 58 Technische Daten LF 170 Stromausgänge Ausgang Galvanisch getrennt von den Sensoren Strombereich Einstellbar: – 0 - 20 mA – 4 - 20 mA Genauigkeit 0,1 % vom Stromwert ± 50 µA, Bürde max. 600 Ω Funktionen – 1 x Analogausgang für Leitfähigkeitsmess- wert –...
-
Seite 59: Messeigenschaften
LF 170 Technische Daten Messeigenschaften 8.2.1 Leitfähigkeitsmessung Anschließbare Leitfä- Zwei- oder Vierelektrodenmesszellen higkeitsmesszellen Anzeige- und Mess- Einstellbar (abhängig vom Messzellentyp): bereich – 0,000 ... 1,999 µS/cm – 0,00 ... 19,99 µS/cm – 0,0 ... 199,9 µS/cm – 0 ... 1999 µS/cm –... -
Seite 60: Salinitätsmessung
Technische Daten LF 170 8.2.2 Salinitätsmessung Anzeige- und Mess- 0,0 ... 70,0 Sal bereich Auflösung 0,1 Sal Referenztemperatur 20 °C 8.2.3 Temperaturmessung Temperatur- NTC (im Sensor integriert) messfühler Messbereich 0,0 ... 130,0 °C (je nach Messzellentyp) Auflösung 0,1 K ± 1 digit... -
Seite 61: Verzeichnisse
LF 170 Verzeichnisse Verzeichnisse Dieses Kapitel bietet Ihnen Zusatzinformationen und Orientierungshil- fen. Verzeichnis der Displayabkürzungen (siehe Abschnitt 9.1) Fachwortverzeichnis (siehe Abschnitt 9.2) Stichwortverzeichnis (siehe Abschnitt 9.3) Displayabkürzungen Konfiguration Passwort Ausgangspunkt der Konfigurationsebene Messmodus und -bereich Stromausgang 1 Stromausgang 2 Analogausgang... - Seite 62 Verzeichnisse LF 170 Temperaturkompensation Variable Zellenkonstante Nichtlineare Funktion Reinigungssystem Parametrierung Oberer Grenzwert Relais Unterer Grenzwert Hysterese Schaltverzögerung Reinigungsintervall Reinigungsdauer Anpassdauer Parametrierung Dämpfung Stromausgänge Verschiedenes Softwareversion Testmodus ba54104d09 11/2010...
-
Seite 63: Fachwortverzeichnis
LF 170 Verzeichnisse Fachwortverzeichnis Das Fachwortverzeichnis (Glossar) erklärt kurz die Bedeutung der Fachbegriffe. Fachbegriffe, die der Zielgruppe bekannt sein müssten, werden hier jedoch nicht erläutert. Auflösung Kleinste von der Anzeige eines Messgeräts noch darstellbare Diffe- renz zwischen zwei Messwerten. AutoRange Bezeichnung für eine automatische Messbereichswahl. - Seite 64 Verzeichnisse LF 170 Temperatur- Bezeichnung für eine Funktion, die den Einfluss der Temperatur auf kompensation die Messung berücksichtigt und entsprechend umrechnet. Die Funkti- onsweise der Temperaturkompensation ist je nach zu bestimmender Messgröße unterschiedlich. Bei konduktometrischen Messungen er- folgt eine Umrechnung des Messwerts auf eine definierte Referenz- temperatur.
-
Seite 65: Stichwortverzeichnis
LF 170 Stichwortverzeichnis Stichwortverzeichnis ........22, 29 Eingeben .......... 32 Einstellen .........55 Abmessungen ......7 PROFIBUS-Anbindung .....9 Besondere Benutzerqualifikationen Relais ....10 Bestimmungsgemäßer Gebrauch ..40 Anzeige in der Messwertansicht .........21 Betriebsebene ..........28 Funktion ........10 Betriebssicherheit ........28 Schaltverhalten . 35 Überwachung "Messwert eingefroren"... - Seite 66 Stichwortverzeichnis LF 170 ba54104d09 11/2010...
