Legende:
Eingänge)
Diagnose Ausgänge

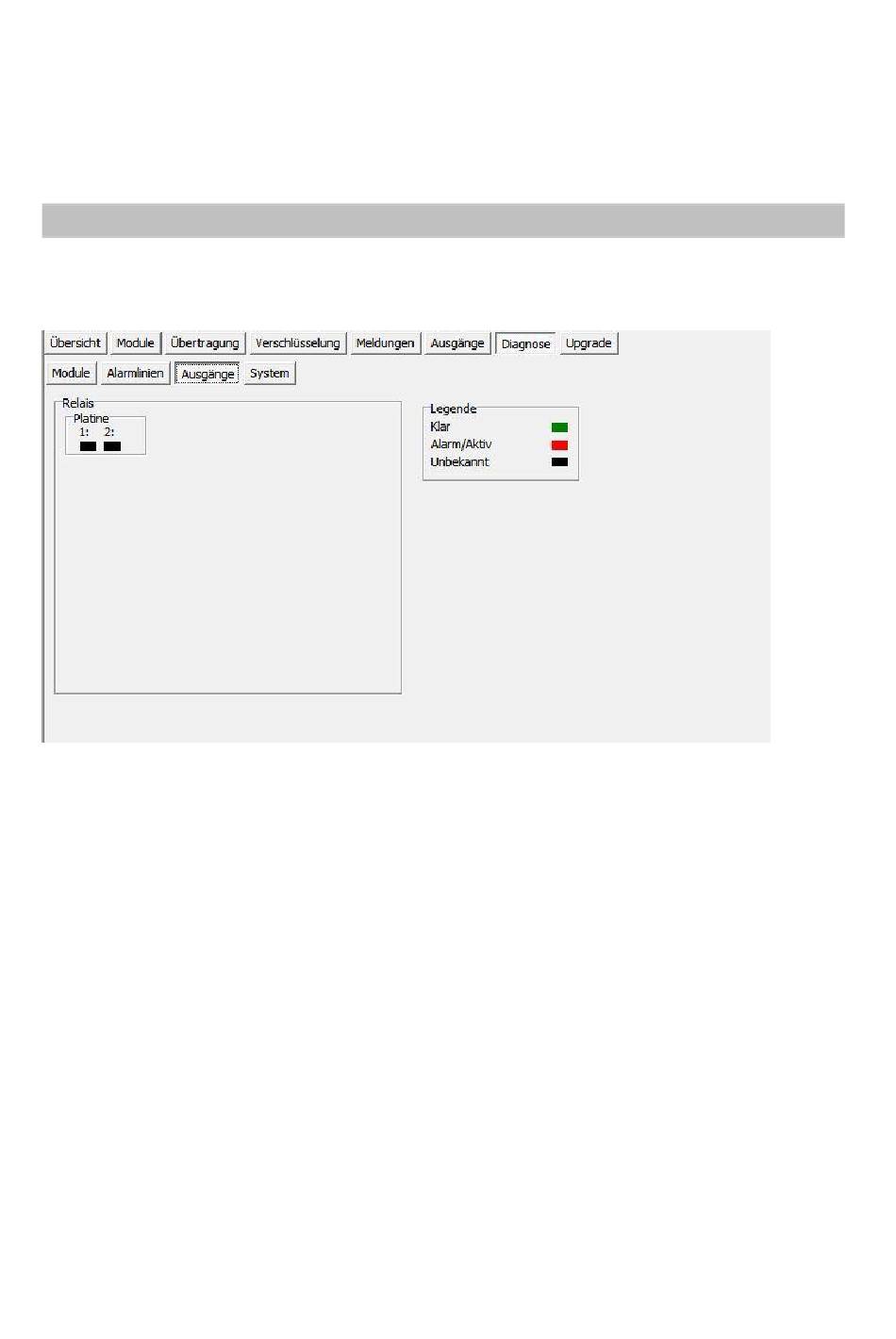

Mittels der Registerkarte „Ausgänge" kann der Status der Relais ausgelesen
werden. In dieser Beschreibung wird nur die Diagnose der beiden Relais der
Hauptplatine erklärt:
Relais:
Platine:
1
2
Legende:
Grün:
Eingang in Rückstellung
Orange:
in Verzögerungszeit
Rot:
aktiv für Alarm oder Störung
Gelb:
Sabotage (auf Doppel-Widerstand überwachte
Schwarz:
unbekannt, nicht konfiguriert
Grau:
Eingang ist deaktiviert
OUT1
Status Relais 1, Standard Übertragungsfehler
OUT2
Status Relais 2, Standard VdS/EN54-21 Störung
Grün:
Rot:
Schwarz:
Relais in Ruhe
aktive Relais in Alarm
unbekannt, nicht konfiguriert
