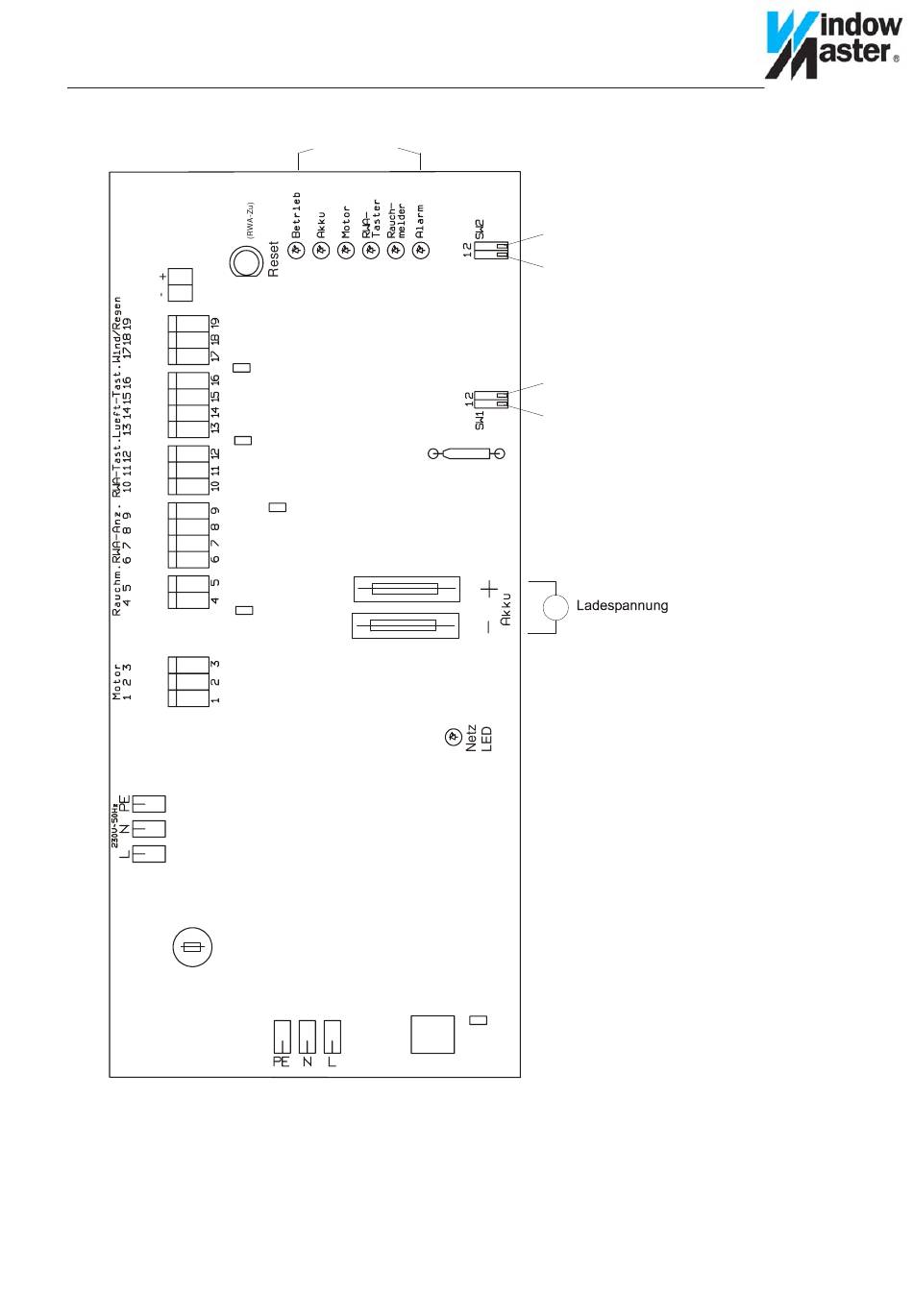

Bedienelemente, Diagnose LEDs, Sicherungsübersicht und Klemmer
RWA Zentrale WSC 308 01
Wind/Regen
PTC
250mA
Lüft. Auf-
Anzeige
PTC
120mA
Autom.
Melder
PTC
120mA
Netz
T 1,6A
Diagnose LEDs
Hand-
Melder
PTC
250mA
Akku
M800mA
Motor
T 8A
Trafo sek.
Trafo prim.
RWA – Zentrale Typ: WSC 308 01
Totmann-Steuerung
DIP-Schalter
Auslösung bei Störung
3 Min. Alarm-Relais-Timer
DIP-Schalter
Wartung aktivieren
Temperatursicherung 72 °C
U
PTC = Überlastschutz, wird im
Kurzschlussfall > 80°C heiß !
Externe
Spannung
PTC
250mA
3
