Installation und Montage WSC 308 01
Kabelverlegung
Sicherheitshinweise in dieser Bedienungsanleitung beachten.
Leitungs- und Verlegeart siehe Elektrische Leitungen.
Die in der Kabellängentabelle angegebenen Kabelquerschnitte dürfen nicht verringert werden.
Alle Leitungen der Steuerzentrale (außer Netzzuleitung) führen 24V DC und müssen getrennt von der
Netzzuleitung verlegt werden.
Bei der Leitungsverlegung sind die entsprechenden VDE-Richtlinien zu beachten.
Die grüngelbe Ader darf nicht verwendet werden.
Die Netzleitung muß über ein externes oder bauseitiges, zweipoliges bzw. allpoliges Schaltelement zu
schalten sein.
Montage der Zentrale
Die Montage der Steuerzentrale muß in trockenem Raum erfolgen.

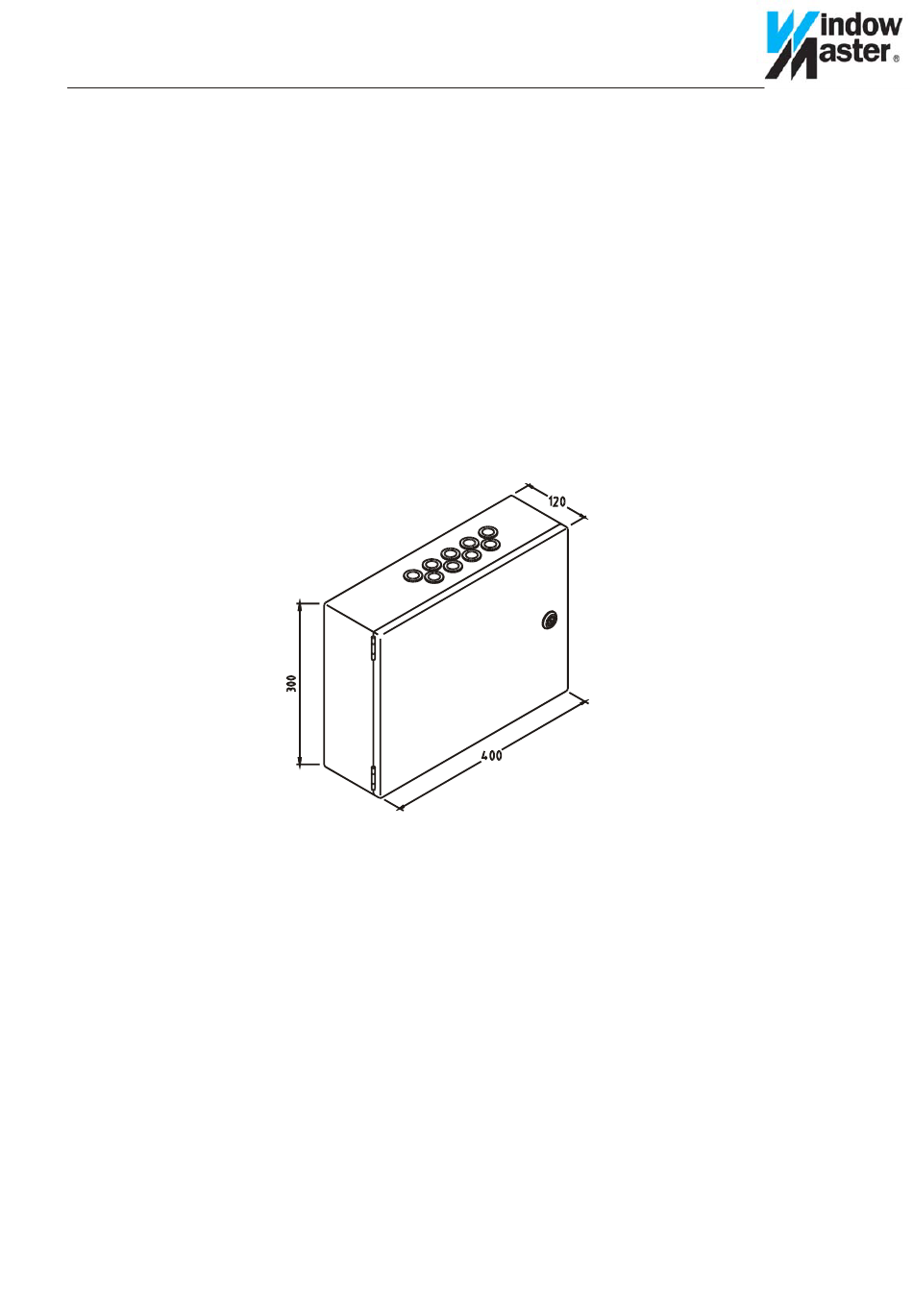

Auf-Putz-Gehäuse
Anbaulage siehe unten
Steuerzentrale öffnen und über die vorhandenen 4 Bohrungen am Baukörper befestigen. Für geeignetes
Befestigungsmaterial ist zu sorgen.
Achtung!
Dichtscheiben (Kunststoff o.ä.) zwischen Gehäusewand und Befestigungsschrauben legen (IP 54 !).
Montage RWA-Bedienstellen, Lüftungstaster und Melder
Die RWA-Bedienstellen und die Lüftungstaster müssen gut sichtbar und erreichbar sein. Nicht hinter
Wandvorsprünge, Türflügel oder verdeckt von Baukörpern montieren.
Achtung Montagehöhe der RWA-Bedienstellen 1,4m über Oberkante Fertigfußboden.
Die automatischen Melder nach deren beiligenden Bedienungsanleitungen montieren.
Installation
Anschlußleitungen von oben in das Gehäuse der Steuerzentrale führen.
Alle Anschlußklemmen ( außer die Netzklemmen und die Motorklemmen ) sind steckbar.
Anschlußleitungen nach Klemmenplan anklemmen. Hierbei auf richtigen Anschluß achten.
Falsches Anklemmen, Nummern- oder Farbendreher können zu Fehlfunktionen der Steuerzentrale oder der
externen Elemente führen.
RWA – Zentrale Typ: WSC 308 01
10
