Druckkalibrator
LPC 200
Digitalgerät und Sensor werden mittels eines separaten Anschlusskabels elektrisch
miteinander verbunden. Für den Sensorwechsel sollte bevorzugt der 8-polige
Steckkontakt am Sensor benutzt werden.
D

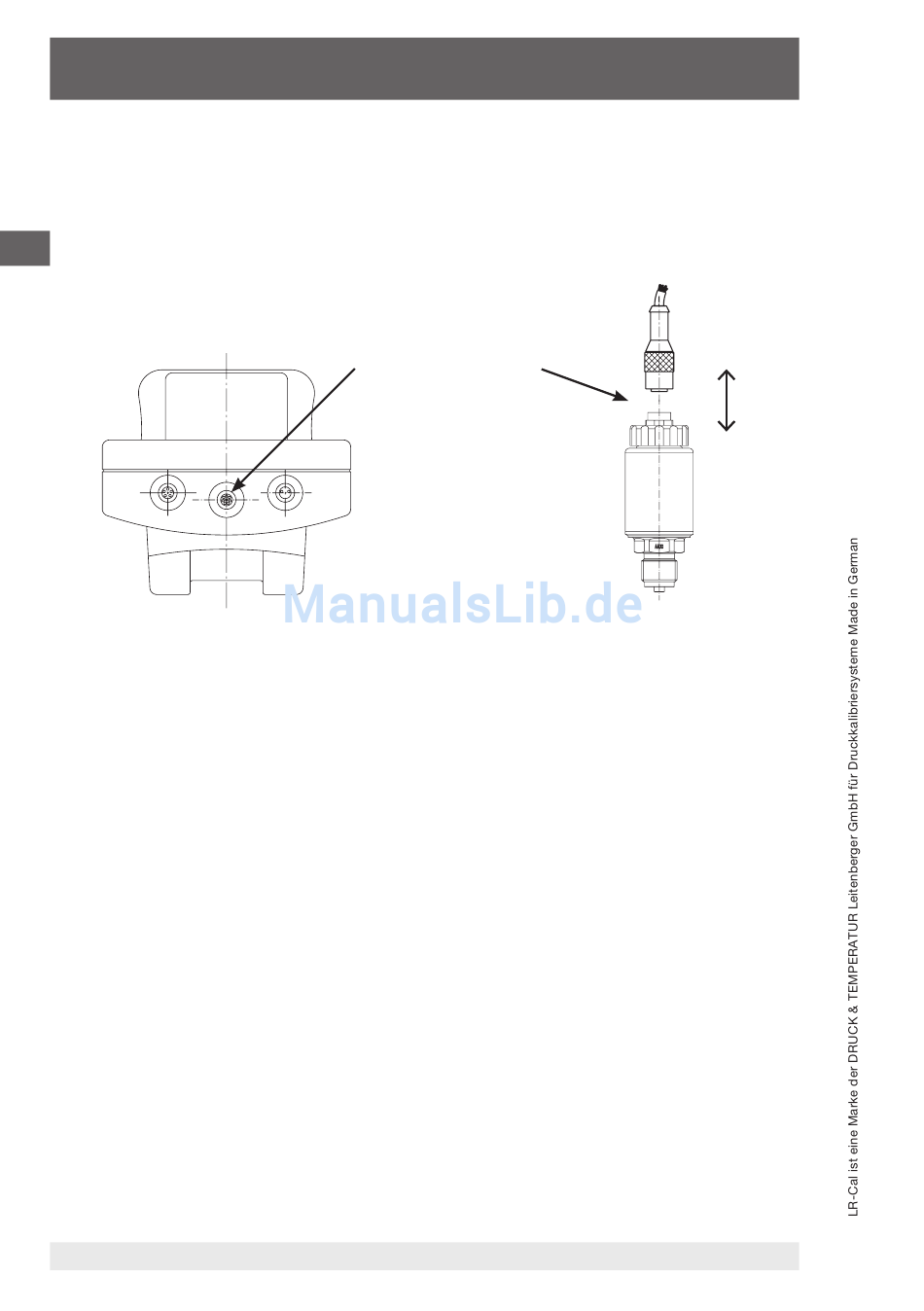

Ansicht von oben (Digitalgerät)
Zum elektrischen Anschluss eines LPC-2 Referenz-Drucksensors ist die entspre-
chende Steckverbindung des Kabels am Sensor gemäß der Orientierungsführung
zusammenzustecken und durch die Überwurfhülse zu sichern (Überwurfhülse ohne
größeren Kraftaufwand in Uhrzeigersinn drehen). Zum lösen der Verbindung ist
die Überwurfhülse gegen den Uhrzeigersinn zu drehen und beim Abstecken des
Sensors nicht am Kabel ziehen, sondern nur an der Steckerhülse.
Zum Anschluss am digitalen Anzeigegerät muss das andere Kabelende ebenfalls
gemäß der Orientierungsführung zusammengesteckt und durch die Überwurfhülse
gesichert werden (Überwurfhülse ohne größeren Kraftaufwand in Uhrzeigersinn
drehen). Zum lösen der Verbindung ist die Überwurfhülse gegen den Uhrzeiger-
sinn zu drehen und beim Abstecken vom Anzeigegerätes nicht am Kabel ziehen,
sondern nur an der Steckerhülse.
48
Verbindung:
Gerät - Sensor
via Anschlusskabel
LR-Cal Bedienungsanleitung
Seitenansicht: Sensor
LPC 200 Druckkalibrator
