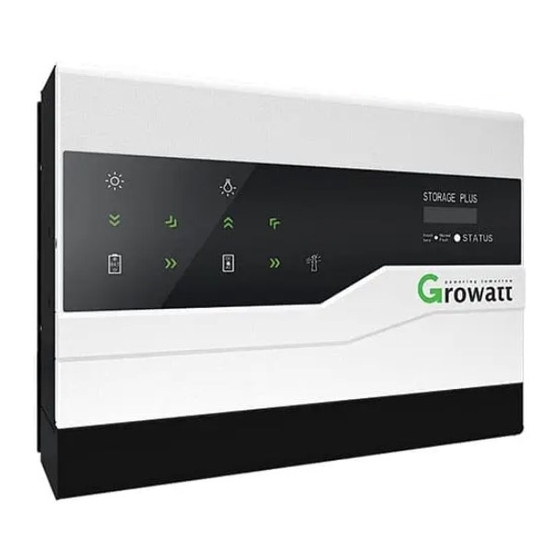

Growatt SP1000 Montage- Und Betriebsanleitung
Inhaltszusammenfassung für Growatt SP1000
- Seite 1 Montage- und Betriebsanleitung Growatt SP1000 / SP2000 DEUTSCH Link zur Videoanleitung https://www.youtube.com/channel/UCqpNlNcsM9HN3F5FC_CFDEg Growatt New Energy GmbH Bettinastraße 30 60325 Frankfurt am Main Germany Tel.: +49 (0)69-9746-1245 E-mail: europe@ginverter.com...
-
Seite 2: Rechtliche Bestimmungen
Rechtliche Bestimmungen Dieses Dokument ist Eigentum der Growatt New Energy GmbH. Es ist nicht gestattet, das Dokument vollständig oder Teile davon zu veröffentlichen, ohne die schriftliche Zustimmung der Growatt New Energy GmbH. Die innerbetriebliche Nutzung und Vervielfältigung, die zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. HINWEISE ZUR ANLEITUNG ........................5 ............................ 5 ÜLTIGKEITSBEREICH ..............................5 IELGRUPPE ..........................5 EITERE NFORMATIONEN ..........................6 YMBOLERKLÄRUNGEN ............................6 BKÜRZUNGEN SICHERHEIT ............................... 7 ......................7 ESTIMMUNGSGEMÄßE ERWENDUNG ........................... 8 ICHERHEITSHINWEISE PRODUKTBESCHREIBUNG ........................10 Ü ..............................10 BERBLICK ............................ - Seite 4 8. FEHLERMELDUNGEN ..........................39 ..........................39 INWEISE ZUM ETRIEB ? ......................39 EHLERMELDUNG AS IST ZU TUN ......................40 ESCHREIBUNG DER EHLERMELDUNGEN 9. TECHNISCHE DATEN ..........................43 SP1000 / SP2000 ............................ 43 GBLI 2701 / 5001 ......................44 ITHIUM ATTERIE KONTAKT ............................45...
-
Seite 5: Hinweise Zur Anleitung
Verfügung stehen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen. Für mögliche Änderungen in diesem Handbuch, übernimmt die Growatt New Energy GmbH keine Verantwortung, die Benutzer hierüber zu informieren. Die jeweils gültige Fassung können Sie unter obenstehendem Link abrufen. -
Seite 6: Symbolerklärungen
Symbolerklärungen Symbol: Beschreibung: Warnhinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu GEFAHR schwerer Verletzung führt. WARNUNG Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Verletzung führen kann. Warnhinweis, dessn Nichtbeachtung zu einer leichten oder mittleren VORSICHT Verletzung oder zu einem Sachschaden führen kann. Information oder eine Handlungsanweisung, die zum optimalen Betrieb des Wechselrichters zu beachten ist. -
Seite 7: Sicherheit
2. Sicherheit Bestimmungsgemäße Verwendung Das Growatt Speichersystem SP1000 - SP2000 dient der vorübergehnden Speicherung von überschüssigen Solarstrom zur späteren Verwendung in den Abend- und Nachtstunden. Es kontrolliert das Laden und Entladen der angeschlossenen Batterie (Li-Ionen oder Blei-Säure) und erhöht somit den Eigenverbrauchsanteil des selbst erzeugten Solarstroms. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Wechselrichters zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise. - Seite 9 Bereich von 5% - 85% sein. Sollten Sie aus der Batterie austretende Flüssigkeit feststellen, oder eine beißenden Geruch wahrnehmen, öffnen Sie umgehend ein Fenster und verlassen Sie den Aufstellort. Kontaktieren Sie bitte den Growatt Support Bei Rauchentwicklung oder Feuer, informieren Sie umgehend die Feuerwehr.
-
Seite 10: Produktbeschreibung
Ihren Händler. Überprüfen Sie sorgfältig die Verpackung bei der Lieferung. Wenn Sie eine Beschädigung der Verpackung feststellen, die darauf schließen lässt, dass das Gerät beschädigt sein könnte, informieren Sie bitte umgehend das zuständige Transportunternehmen und die GROWATT New Energy GmbH. -
Seite 11: Abmessungen Und Gewicht
Auch wenn die Verpackung des Batteriewechselrichters sehr stabil ist, gehen Sie bitte vorsichtig mit ihr um und entsorgen Sie diese bitte nicht. Der Karton erhält einen Wechselrichter, Verpackungsmaterial und diverses Zubehör. Abmessungen und Gewicht A (mm) B (mm) C (mm) Gewicht (kg) SP1000 / SP2000 13,2... -
Seite 12: Montage
4. Montage Anforderungen an den Montageort WARNUNG Lebensgefahr durch Feuer und Explosion Trotz sorgfältiger Konstruktion kann durch elektrische Geräte ein Brand entstehen. Montieren Sie den Batteriewechselrichter nicht auf leicht entflammbaren Untergründen oder dort wo entflammbare Stoffe gelagert sind. Montieren Sie den Batteriewechselrichter in einer Weise, dass versehentliche Berührungen ausgeschlossen sind. - Seite 13 Montieren Sie den Batteriewechselrichter nicht im Wohnbereich. Die Geräuschemissionen könnten Auswirkungen auf das tägliche Leben haben. Der Batteriewechselrichter benötigt eine ungehinderte Luftzufuhr, je besser die Luftzufuhr, desto besser kann die entstehende Wärme abgeführt werden. Legen Sie keine Gegenstände auf den Batteriewechselrichter, decken Sie ihn nicht ab. ...
-
Seite 14: Batteriewechselrichter Montieren
Batteriewechselrichter montieren GEFAHR In der Wand könnten Stromleitungen oder andere Versorgungsleitungen (z. B. für Gas oder Wasser) verlegt sein, die beim Bohren beschädigt werden können. Bitte prüfen Sie das vorher. WARNUNG Herabfallende Geräte können zu schweren oder sogar tödlichen Verletzungen führen, montieren Sie den Batteriewechselrichter erst, wenn Sie sicher sind, dass die Wandverschaubung fest und sicher ist. - Seite 15 2. Bohren sie 4 Löcher und führen Sie die Dübel ein und ziehen Sie die Muttern an, sodass die Dübel fest sitzen. 3. Hängen Sie nun den Batteriewechselrichter ein und ziehen Sie die Muttern fest. 4. Vergewissern Sie sich, dass der Batteriewechselrichter fest an der Wand fixiert ist.
-
Seite 16: Elektrischer Anschluss
Trennen Sie alle DC- und AC-Verbindungen vor Beginn der Verkabelungsarbeiten. Anschlussschema Das Growatt Energiespeichersystem ist für private Kleinanlagen bis zu 6kWp Modulleistung ausgelegt. Wir empfehlen daher den Betrieb mit einphasigen PV-Wechselrichtern. Im nachfolgenden Bild erhalten Sie einen Systemüberblick mit allen erforderlichen Komponenten:... -
Seite 17: Einphasiger Wechselrichter Mit Einem Mpp-Tracker
Einphasiger Wechselrichter mit einem MPP-Tracker Das gesamte System besteht aus PV-Modulen, dem Batteriewechselrichter SP1000/SP2000, einer Batterie (Li-Ionen oder Blei), einem normalen PV-Wechselrichter zur Netzeinspeisung und einem Stromsensor zur Messung der aktuellen Stromlast. Einphasiger Wechselrichter mit zwei MPP-Trackern Sie können den Batteriewechselrichter auch an einen Wechselrichter mit zwei MPP-Eingängen anschließen. -
Seite 18: Pv-Module Anschließen
PV-Module anschließen WARNUNG Unsachgemäße Bedienung während des Verkabelungsprozesses kann zu tödlichen Verletzungen des Bedieners oder nicht behebbaren Schäden am Batteriewechselrichter führen. Nur qualifiziertes Personal darf die Verkbelung durchführen. Den PV-Generator anschließen 1. AC-Leitungsschutzschalter und DC-Trennschalter ausschalten und gegen Wiedereinschalten sichern. 2. - Seite 19 Bitte beachten Sie auch bei der Verkabelung zwischen Batteriewechselrichter und PV- Wechselrichter auf die richtige Polarität.
-
Seite 20: Stromsensor Anschließen Und Konfigurieren
Stromsensor anschließen und konfigurieren Zur Überwachung der aktuellen Stromlast im Haushalt müssen Sie einen Stromsensor installieren. Dieser überwacht die Phase, an der der Wechselrichter angschlossen ist. Der Stromsensor kann die Daten per Funk oder durch eine Kabelverbindung zum Batteriewechselrichter übertragen. A. -
Seite 21: Kabellosen Stromsensor Konfigurieren
B. Kabellosen Stromsensor konfigurieren Standardmäßig ist die kabelgebundene Variante vorkonfiguriert. Um den Stromsensor für die Funkübertragung zu konfigurieren, gehen Sie bitte wie folgt vor. 1. Verbinden Sie Ihren PC/Laptop mit dem Batteriewechselrichter über die RS232-Schnittstelle. 2. Schließen Sie zur Stromversorgung nur den AC-Netzstecker an. -
Seite 22: Lithium-Batterie Anschließen
Batteriewechselrichters rechts. Zur Kommunikation mit dem Batteriemanagementsystem muss die Batterie noch per LAN-Kabel mit dem Batteriewechselrichter verbunden werden. Schließen Sie hierzu das eine Ende am Anschluss mit der Bezeichnung LAN an und das andere Ende an der Growatt Lithium Batterie an. -
Seite 23: Bleibatterie Anschließen
Bleibatterie anschließen Bitte vergewissern Sie sich, dass die Bleibatterie, die Sie verwenden möchten, mit dem Growatt Speichersystem kompatibel ist. Kontaktieren Sie notfalls den technischen Support von Growatt. Die Batterienennspannung muss 48 V betragen. Die Kapazität sollte mindestens 80 Ah betragen. Die Batterie muss an einem gut belüfteten Ort aufgestellt sein. -
Seite 24: Bleibatterie Konfigurieren
Schritt 1: Bitte installieren Sie sich das Programm „ShinePlusBus“ auf Ihrem Laptop oder PC und stellen Sie eine Verbindung mit dem SP1000/2000 mit dem oben angegebenen Kabel her. Schritt 2: Ermitteln Sie die COM-Port Adresse Ihres Computers. Öffnen Sie hierzu den Geräte-Manager Ihres PCs. - Seite 25 Datenblatts die technischen Parameter Ihrer Batterie und vergleichen diese dann mit der unten stehenden Tabelle. Sollten Sie sich unsicher sein, ob Ihre Batterie geeignet ist, kontaktieren Sie bitte Growatt. Schritt 4: 1. Wechseln Sie nun auf den Reiter „Product Set“.
-
Seite 26: Ac-Stromversorgung Herstellen
Der Batteriewechselrichter ist nun für den Einsatz von Bleibatterien konfiguriert. AC-Stromversorgung herstellen Der Batteriewechselrichter wird zur Strom/Spannungsversorgung mit dem normalen AC-Stromnetz verbunden. Schließen Sie hierzu ein normales Stromkabel mit Kaltgerätestecker und Schukostecker an einer normalen Haushaltssteckdose an. Da es in verschiedenen Ländern unterschiedliche Steckertypen gibt, liegt dem Batteriewechselrichter kein entsprechendes Kabel bei. -
Seite 27: Erdung
5.10 Erdung Der Batteriewechslerichter muss geerdet werden. Der Anschluss für das Erdungskabel befindet sich an der Unterseite des Batteriewechselrichters. Der Querschnitt des Erdungskabels sollte mindestens 10mm² betragen. -
Seite 28: Lcd-Anzeige, Einstellungen
6. LCD-Anzeige, Einstellungen Übersicht A. PV-Erzeugung B. Batteriespeicher C. Stromverbraucher im Haushalt D. PV-Wechselrichter E. Ladestatus Batterie F. Energieflüsse G. Öffentliches Stromnetz Batterieanzeige Die Batterieanzeige zeigt den Ladestatus (Kapazität) der Batterie an. 1 Strich: 0 % - 20 % 2 Striche: 21 % - 40 % 3 Striche: 41 % - 60 %... -
Seite 29: Anzeige Lcd-Display
Anzeige LCD-Display Im LCD-Display werden diverse Parameter angezeigt wie z.B. Betriebszustand, Laden oder Entladen, Fehlerinformationen etc. A. Statusinformationen B. Verschiedene technische Parameter C. Status-LED A. Statusinformationen 1. StandBy: Kein Laden oder Entladen, PV-Energie wird direkt zum PV-Wechselrichter weiter geleitet. 2. Charging: Der Batteriespeicher wird mit PV-Strom geladen 3. -
Seite 30: Einstellungsmodus
Konfigurationssoftware ShinePlusBus Der Batteriewechselrichter lässt sich auch durch die Growatt Konfigurationssoftware ShinePlusBus konfigurieren. Die Software erhalten Sie vom Growatt Support oder Ihrem Growatt-Händler. Verbinden Sie den Batteriewechselrichter mit Ihrem PC/Laptop über die RS232-Schnittstelle mit einem RS232- auf USB-Kabel und starten Sie die Software. -
Seite 31: Anzeige Energieflussdiagramm
Anzeige Energieflussdiagramm Strombezug Die Anzeige zeigt an, dass der Strombedarf im Haushalt vollständig durch das öffentliche Stromnetz gedeckt wird. Es liegt keine PV-Erzeugung vor, der Batteriespeicher ist leer. Dieser Zustand ist typisch für die frühen Morgenstunden, wenn noch keine PV-Erzeugung vorliegt und der Batteriespeicher am Vorabend und in der Nacht entladen wurde. -
Seite 32: Vollständige Pv-Versorgung, Speicherung, Einspeisung
Vollständige PV-Versorgung, Speicherung, Einspeisung Der Strombedarf im Haushalt wird vollständig durch die PV-Anlage gedeckt. Die Stromerzeugung ist so hoch, dass der überschüssige PV-Strom in der Batterie gespeichert und der restliche Überschuss in das Stromnetz eingespeist und vergütet wird. Vollständige PV-Versorgung, Überschusseinspeisung Der Strombedarf im Haushalt wird vollständig durch die PV-Anlage gedeckt. -
Seite 33: Vollständige Batterieversorgung
Vollständige Batterieversorgung Es liegt keine PV-Erzeugung vor. Der Strombedarf im Haushalt wird vollständig durch den in der Batterie gespeicherten Strom gedeckt. Es wird kein zusätzlicher Strom aus dem Stromnetz bezogen. Batterieversorgung, Strombezug Es liegt keine PV-Erzeugung vor. Der Strombedarf im Haushalt wird zum Teil durch die in der Batterie gespeicherte Energie gedeckt. -
Seite 34: Inbetriebnahme, Betriebsmodi
7. Inbetriebnahme, Betriebsmodi Bitte vergewissern Sie sich, dass alle Verbindungen gemäß Anleitung hergestellt wurde. Der Wechselrichter muss entsprechend der jeweiligen Installationsanleitung installiert worden sein. Nun können Sie das System in Betrieb nehmen. Alle Schalter (DC- und AC-Trennschalter, Absicherungen) müssen auf OFF stehen. Inbetriebnahme 1. -
Seite 35: Entlademodus
Entlademodus Der Batteriewechselrichter wechselt in den Entlademodus wenn alle der folgenden Bedingungen erfüllt sind: 1. Die DC-Spannung der PV-Module liegt unter 100 V. 2. Die angeschlossene Batterie hat ausreichend Energie gespeichert a. Bleibatterie Spannung über 50 V b. Li-Batterie SoC mindestens 25 % 3. -
Seite 38: Fehlermodus
Fehlermodus Der Gesamtzustand des Systems wird permanent überwacht. Sollte der Batteriewechselrichter einen Fehler feststellen, wechselt dieser in den Fehlermodus und zeigt einen entsprechenden Hinweis im Display an. Für eine detaillierte Fehlerbeschreibung, siehe Kapitel 8. System ausschalten Wenn der Batteriewechselrichter sich nicht im Lade- oder Entlademodus befindet, dann wartet er auf eine Systemänderung im Stand-By Modus. -
Seite 39: Fehlermeldungen
Serienfertigung gehen. Jedoch können bei allen elektrischen Geräten während des laufenden Betriebs Fehler oder Störungen auftreten. Wenn ein Fehler oder eine Störung auftritt, informieren Sie bitte den Growatt Support oder Ihren Händler/Installateur. Um einen schnellen und effektiven Service zu gewährleisten, halten Sie bitte folgende Informationen bereit: 1. -
Seite 40: Beschreibung Der Fehlermeldungen
Error 116 Strom übersteigt den maximalen 1. Überprüfen Sie alle Verbindungen. Wert 2. Starten Sie das System neu 3. Growatt kontaktieren falls der Fehler weiterhin besteht Error 117 Strom übersteigt den maximalen 1. Starten Sie das System neu. Wert. Softwareseitige Abregelung 2. - Seite 41 1. Verkabelung des Sensors kontrollieren. richtig angebracht 2. Umgebungstemperatur kontrollieren Fuse open Sicherung im 1. Sicherung durch Fachmann ersetzen Batteriewechselrichter ist defekt lassen oder Growatt kontaktieren Battery open Lithium Batteriekabel ist nicht Überprüfen Sie die Verkabelung zwischen verbunden SP und Batterie MPPT Trouble PV-Wechselrichter Fehler Überprüfen Sie die Verkabelung zwischen...
- Seite 42 Stromsensor verpolt Verkabelung überprüfen BMS Error XX Fehler im Batteriemanagement 1. Notieren Sie den Fehlercode und starten Sie das System neu 2. Growatt kontaktieren Bat voltage low Batteriespannunug niedrig Überprüfen Sie die Verkabelung. Prüfen Sie die Batteriespannung Bat T outrange Batterietemperatur ist außerhalb...
-
Seite 43: Technische Daten
9. Technische Daten SP1000 / SP2000 Datenblatt Growatt SP 1000 Growatt SP 2000 PV Eingang (DC) Empfohlener Eingang-Leistungsbereich 2000W - 4000W 3000W - 6000W Maximale Eingangsstrom 30A* 30A* DC-Eingangsspannungsbereich 100V - 580VDC 100V - 580VDC Technische Daten Max. Lade- und Entladeleistung... -
Seite 44: Lithium-Batterie Gbli 2701 / 5001
Lithium-Batterie GBLI 2701 / 5001 Datenblatt Growatt GBLI 2701 Growatt GBLI 5001 Nennparameter Spannung 51.1 V 51.1 V Kapazität 53 Ah 95.4 Ah Energie 2708 Wh 4875 Wh Elektrische Parameter Betriebsspannung 46 - 57 V 46 - 57 V Max. Ladespannung... -
Seite 45: Kontakt
Serienfertigung gehen. Jedoch können bei allen elektrischen Geräten während des laufenden Betriebs Fehler oder Störungen auftreten. Wenn ein Fehler oder eine Störung auftritt, informieren Sie bitte den Growatt Support oder Ihren Händler/Installateur. Um einen schnellen und effektiven Service zu gewährleisten, halten Sie bitte folgende Informationen bereit: 7.
