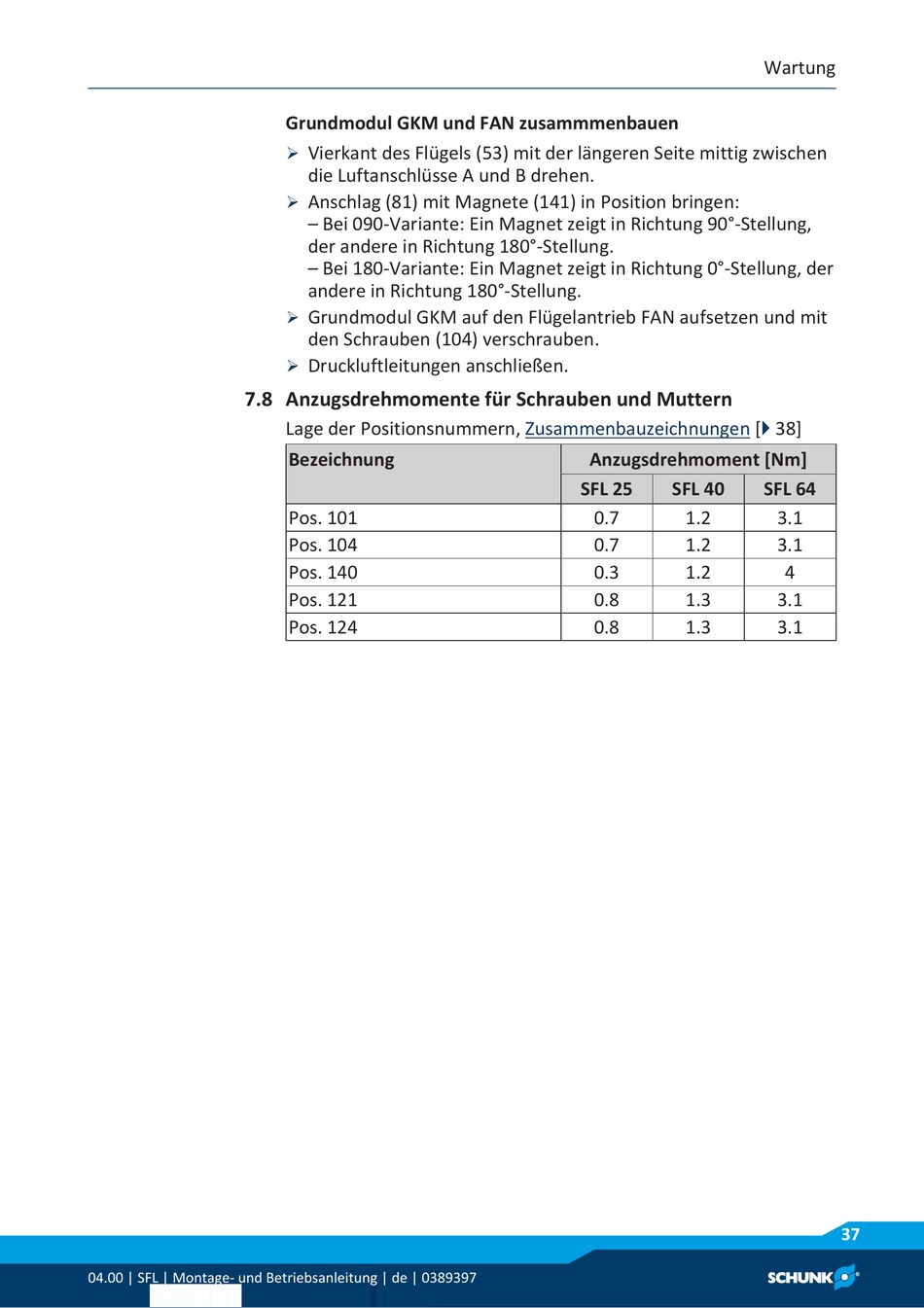

7.8 Anzugsdrehmomente für Schrauben und Muttern
04.00 | SFL | Montage- und Betriebsanleitung | de | 0389397
Grundmodul GKM und FAN zusammmenbauen
Vierkant des Flügels (53) mit der längeren Seite mittig zwischen
Ø
die Luftanschlüsse A und B drehen.
Anschlag (81) mit Magnete (141) in Position bringen:
Ø
– Bei 090-Variante: Ein Magnet zeigt in Richtung 90°-Stellung,
der andere in Richtung 180°-Stellung.
– Bei 180-Variante: Ein Magnet zeigt in Richtung 0°-Stellung, der
andere in Richtung 180°-Stellung.
Grundmodul GKM auf den Flügelantrieb FAN aufsetzen und mit
Ø
den Schrauben (104) verschrauben.
Druckluftleitungen anschließen.
Ø
Lage der Positionsnummern,
Bezeichnung
Pos. 101
Pos. 104
Pos. 140
Pos. 121
Pos. 124
Zusammenbauzeichnungen
Anzugsdrehmoment [Nm]
SFL 25
SFL 40
0.7
1.2
0.7
1.2
0.3
1.2
0.8
1.3
0.8
1.3
Wartung
[
}
38]
SFL 64
3.1
3.1
4
3.1
3.1
37
