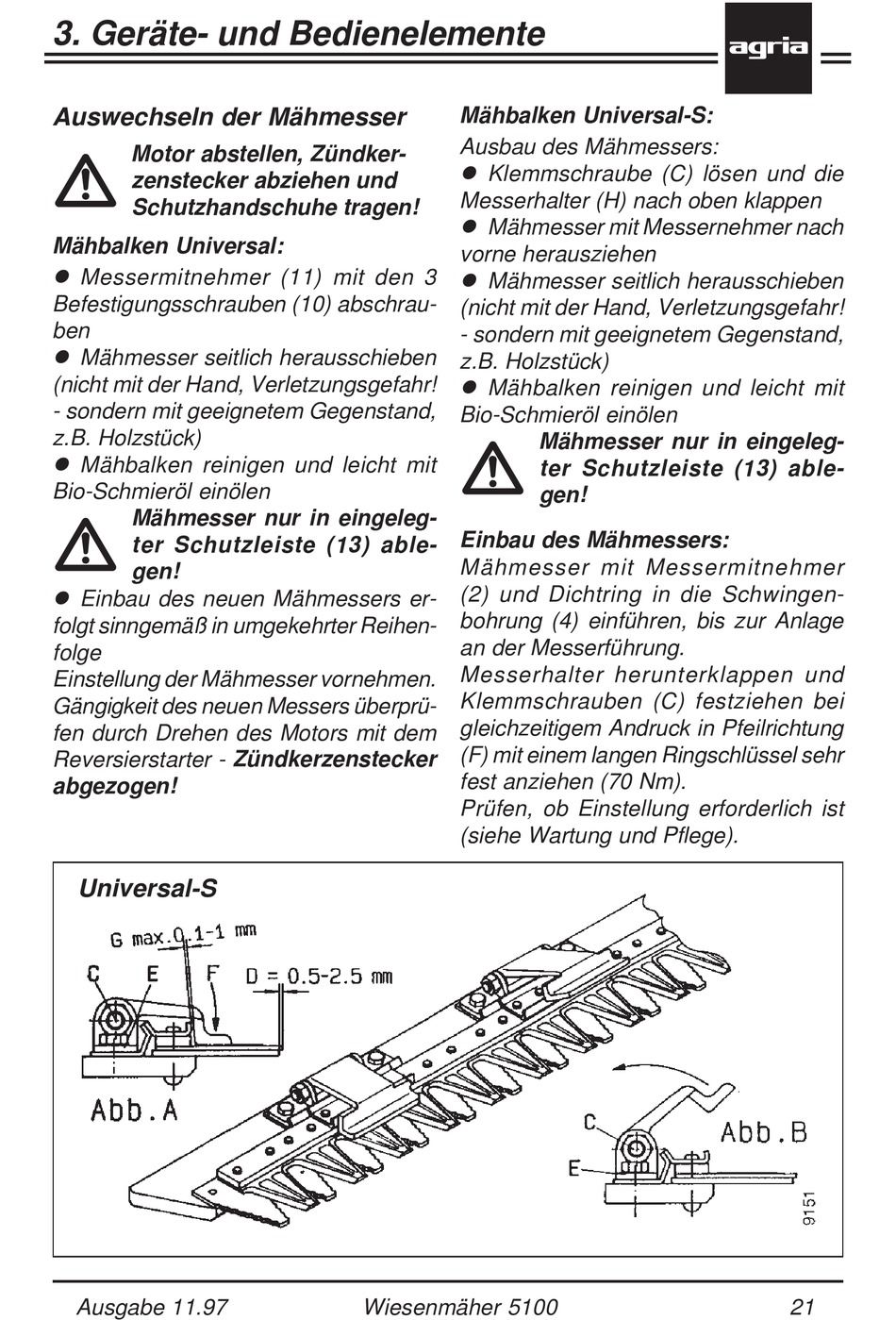

3. Geräte- und Bedienelemente
Auswechseln der Mähmesser
Motor abstellen, Zündker-
W
zenstecker abziehen und
Schutzhandschuhe tragen!
Mähbalken Universal:
l Messermitnehmer (11) mit den 3
Befestigungsschrauben (10) abschrau-
ben
l Mähmesser seitlich herausschieben
(nicht mit der Hand, Verletzungsgefahr!
- sondern mit geeignetem Gegenstand,
z.B. Holzstück)
l Mähbalken reinigen und leicht mit
Bio-Schmieröl einölen
Mähmesser nur in eingeleg-
W
ter Schutzleiste (13) able-
gen!
l Einbau des neuen Mähmessers er-
folgt sinngemäß in umgekehrter Reihen-
folge
Einstellung der Mähmesser vornehmen.
Gängigkeit des neuen Messers überprü-
fen durch Drehen des Motors mit dem
Reversierstarter - Zündkerzenstecker
abgezogen!
Universal-S
Ausgabe 11.97
Mähbalken Universal-S:
Ausbau des Mähmessers:
l Klemmschraube (C) lösen und die
Messerhalter (H) nach oben klappen
l Mähmesser mit Messernehmer nach
vorne herausziehen
l Mähmesser seitlich herausschieben
(nicht mit der Hand, Verletzungsgefahr!
- sondern mit geeignetem Gegenstand,
z.B. Holzstück)
l Mähbalken reinigen und leicht mit
Bio-Schmieröl einölen
W
Einbau des Mähmessers:
Mähmesser mit Messermitnehmer
(2) und Dichtring in die Schwingen-
bohrung (4) einführen, bis zur Anlage
an der Messerführung.
Messerhalter herunterklappen und
Klemmschrauben (C) festziehen bei
gleichzeitigem Andruck in Pfeilrichtung
(F) mit einem langen Ringschlüssel sehr
fest anziehen (70 Nm).
Prüfen, ob Einstellung erforderlich ist
(siehe Wartung und Pflege).
Wiesenmäher 5100
Mähmesser nur in eingeleg-
ter Schutzleiste (13) able-
gen!
21
