- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL AM-21 SONIC MAXIMIZER © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 3: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern 10355705 This user manual is valid for the article numbers 10355705 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/17 00033677.DOC... -
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC Audioprozessor AM-21 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Sicherheitshinweise
2. SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. -
Seite 6: Bestimmungsgemässe Verwendung
Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um ein System zur Klangverbesserung. Der AM-21 verfügt über einen Audioprozessor und bietet auf zwei Kanälen ein System zur Rauschunterdrückung. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 7: Gerätebeschreibung

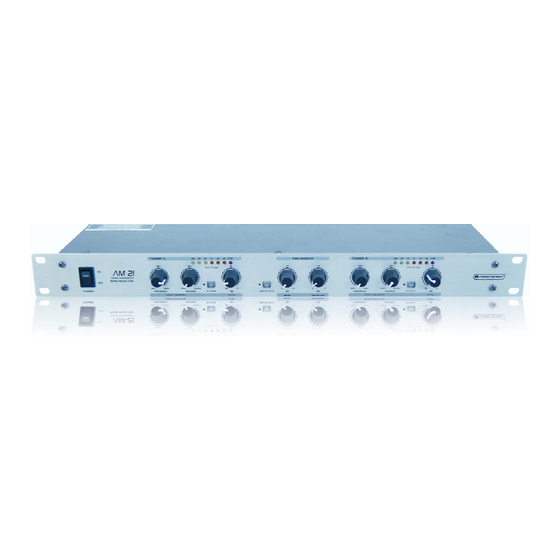

Rückseite des Gerätes, die Bedienelemente befinden sich auf der Frontseite. Der AM-21 verfügt über eine Sektion zur Rauschunterdrückung mit zwei identisch aufgebauten Kanälen mit je drei Reglern, einem Schalter und sieben LEDs. Die Sonic Maximizer-Sektion ist mit zwei Reglern und einem Schalter ausgestattet. -
Seite 8: Installation
6.1 Audio-Anschlüsse Vergewissern Sie sich, dass der Netzschalter auf OFF steht. Bevor die Verbindungen hergestellt werden, müssen alle Geräte ausgeschaltet sein. Die Ein- und Ausgänge des AM-21 sind mit Klinkenbuchsen, XLR-Einbaukupplungen und -steckern ausgestattet. 1. Schließen Sie die Ausgänge der Audioquellen an die Eingangsbuchsen INPUT an. -
Seite 9: Anschluss Ans Netz
Belegung der verschiedenen Stecker: Symmetrische XLR-Verbindung Masse / Schirm Plus-Phase Minus-Phase Eingang Ausgang Um eine XLR Verbindung unsymmetrisch an zu schließen, müssen Pin 1 und 3 gebrückt werden. 6.2 Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International... -
Seite 10: Reinigung Und Wartung
Sonic Maximizer-Sektion ■ Der Prozessor führt eine Phasenkorrektur der niederen, mittleren und hohen Frequenzen durch, indem das Nutzsignal in drei Sub-Gruppen (Tiefen, Mitten, Höhen) unterteilt wird. Die tiefen Frequenzen werden über einen passiven Tiefpassfilter um ca. 2,5 ms verzögert. Der Anteil an der Phasenkorrektur lässt sich mit dem Bass-Regler einstellen.
