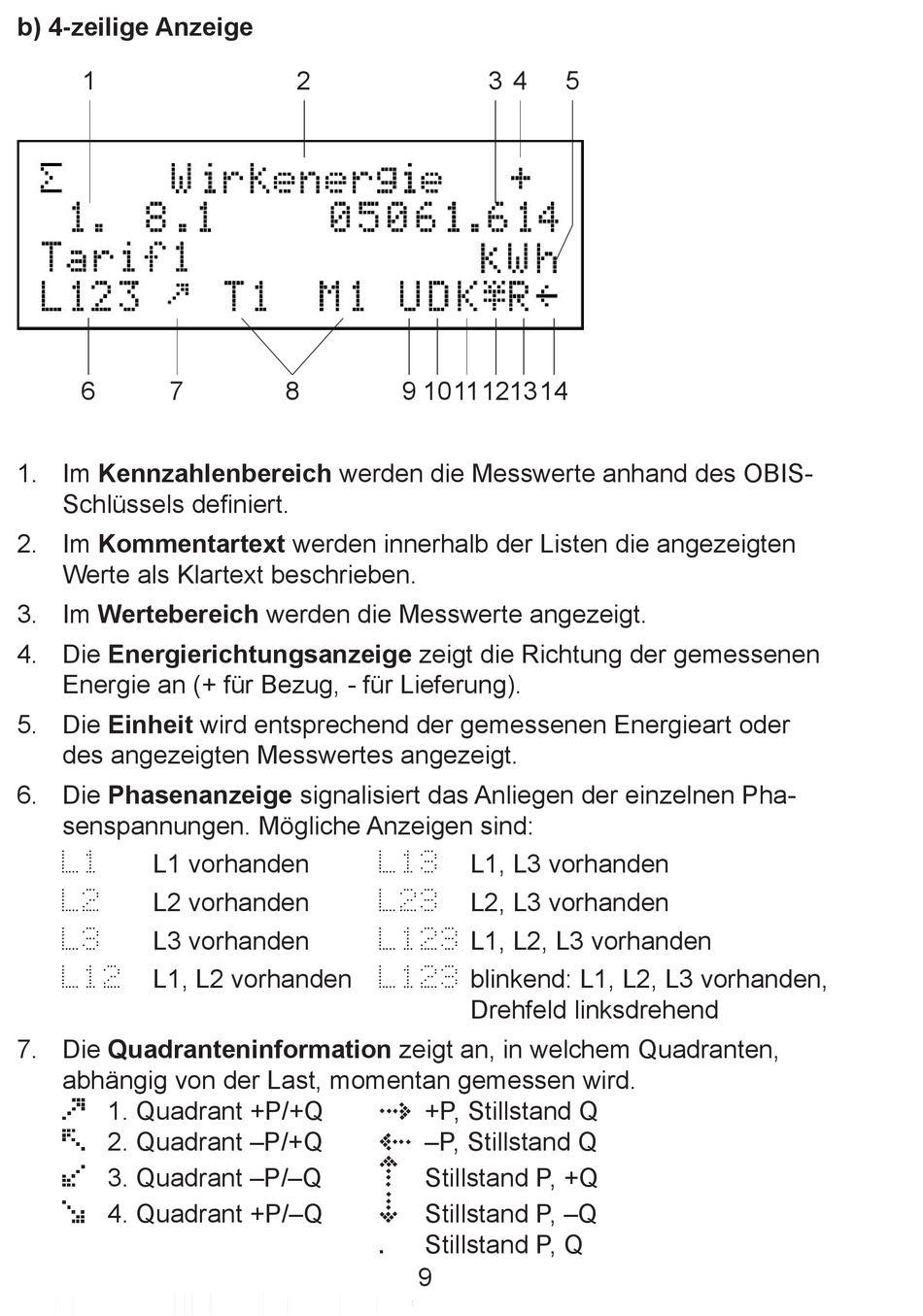

b) 4-zeilige Anzeige
1
6
7
1. Im Kennzahlenbereich werden die Messwerte anhand des OBIS-
Schlüssels definiert.
2. Im Kommentartext werden innerhalb der Listen die angezeigten
Werte als Klartext beschrieben.
3. Im Wertebereich werden die Messwerte angezeigt.
4. Die Energierichtungsanzeige zeigt die Richtung der gemessenen
Energie an (+ für Bezug, - für Lieferung).
5. Die Einheit wird entsprechend der gemessenen Energieart oder
des angezeigten Messwertes angezeigt.
6. Die Phasenanzeige signalisiert das Anliegen der einzelnen Pha-
senspannungen. Mögliche Anzeigen sind:
L1 vorhanden
L1
L2 vorhanden
L2
L3 vorhanden
L3
L1, L2 vorhanden
L12
7. Die Quadranteninformation zeigt an, in welchem Quadranten,
abhängig von der Last, momentan gemessen wird.
1. Quadrant +P/+Q
2. Quadrant –P/+Q
3. Quadrant –P/–Q
4. Quadrant +P/–Q
2
8
9 1011121314
L13
L23
L123
L123
+P, Stillstand Q
–P, Stillstand Q
Stillstand P, +Q
Stillstand P, –Q
Stillstand P, Q
9
3
4
5
L1, L3 vorhanden
L2, L3 vorhanden
L1, L2, L3 vorhanden
blinkend: L1, L2, L3 vorhanden,
Drehfeld linksdrehend
