3
Umschalter zur Auswahl der Maßeinheit; ein direktes Umschalten zwischen kV und
kO ist nicht möglich.
4
4-mm-Sicherheitshuchse (rot) für V- und kΩ-Messung. Bei Gleichspannungsmessung
ist der + Pol hier anzuschließen.
5
4-mm-Sicherheitsbuchse (blau) zur Benutzung bei allen Messarten.
6
4-mm-Sicherheitsbuchse (rot) für alle Strommessbereiche. Bei Gleichspannungs-
messung ist der + Pol hier anzuschließen.
7
4-mm-Sicherheitsbuchse (rot) für kV-Messung. Bei Gleichspannungsmessung ist der
+ Pol hier anzuschließen.
8
Schalter zum Ein- und Ausschalten des Gerätes, sowie zur Wahl der Stromart.
9
Rändelknopf zum Nullpunktabgleich des Zeigers.
10
Fenster zur demonstrativen Anzeige der aktuellen Stromart bzw. des ausge-
schalteten Zustands (OFF) des Gerätes.
11
Umschalter zur Auswahl der verschiedenen
Skalen; Funktion identisch mit 1.
12
Skalenfenster mit 8 verschiedenen Skalen.

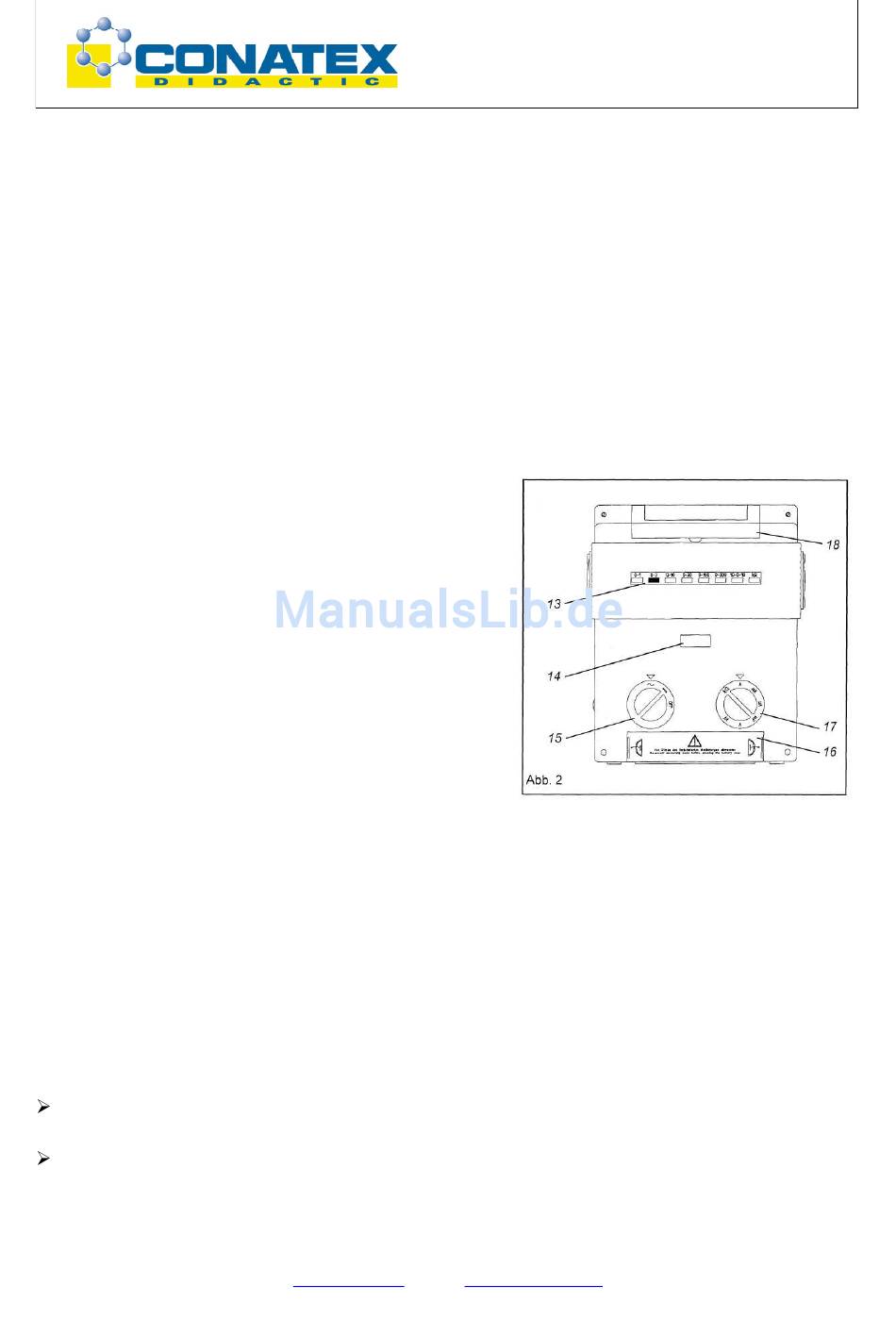

13
Anzeige der momentan gewählten Skale an
der Geräterückseite.
14
Digitalanzeige des Messwertes an der
Geräterückseite.
15
Schalter zum Ein- und Ausschalten des
Gerätes, sowie zur Wahl der Stromart;
funktionsgleich mit 8.
16
Deckel des Batteriefachs.
17
Umschalter zur Auswahl der Maßeinheit;
funktionsgleich mit 3.
18
Tragegriff zum Ausklappen.
3
HANDHABUNG
3.1 Sicherheitshinweise
Das Gerät entspricht den Sicherheitsvorschriften von DIN/VDE 0411. Das Arbeiten mit
dem Gerät ist gefahrlos und sicher, wenn die nachfolgenden Sicherheitsvorschriften
konsequent beachtet werden. Bitte lesen Sie diese Instruktionen unbedingt sorgfältig,
bevor Sie das Gerät in Betrieb nehmen:
Öffnen Sie das Batteriefach nie, ohne das Gerät zuvor auszuschalten und die
Messleitungen abzuziehen.
Beim Messen von Spannungen über 42 V nur Verbindungsleitungen mit
Sicherheitssteckern verwenden.
______________________________________________________________________
CONATEX-DIDACTIC Lehrmittel GmbH - Rombachstr. 65 - D-66539 Neunkirchen
Kundenservice (kostenfrei): 00800 0266 2839 (D, CH, A, L) oder 0049 (0) 6821 - 94 11-0
www.conatex.com
- email:
Seite 2 von 7
Bedienungsanleitung
BAD_CL01176 Analog-Demo-Multimeter
