INSTALLATION DES RAUCHMELDERS:
HINWEIS: DIESER WARNMELDER MUSS VON
EINEM FACHMANN INSTALLIERT WERDEN.
STELLEN SIE SICHER, DASS VOR BEGINN DER
INSTALLATION DIE STROMVERSORGUNG UN-
TERBROCHEN WIRD.
VORSICHT: PHASE, NULLLEITER UND SCHUT-
ZLEITER MÜSSEN KORREKT INSTALLLIERT
WERDEN UND DÜRFEN NICHT VERWECH-
SELT WERDEN.
HINWEIS: Der Warnmelder wird in der Verpack-
ung mit einer Staubschutzhülle geliefert, die das
Gerät bei staubintensiven Arbeiten in der Umge-
bung vor Beschädigung oder Funktionsbeein-
trächtigungen schützen soll. Die Staubschutzhülle
muss nach Abschluss der endgültigen Reinigung-
sarbeiten am Gebäude entfernt werden.
OPTION 1:
Aufputz-Montage:

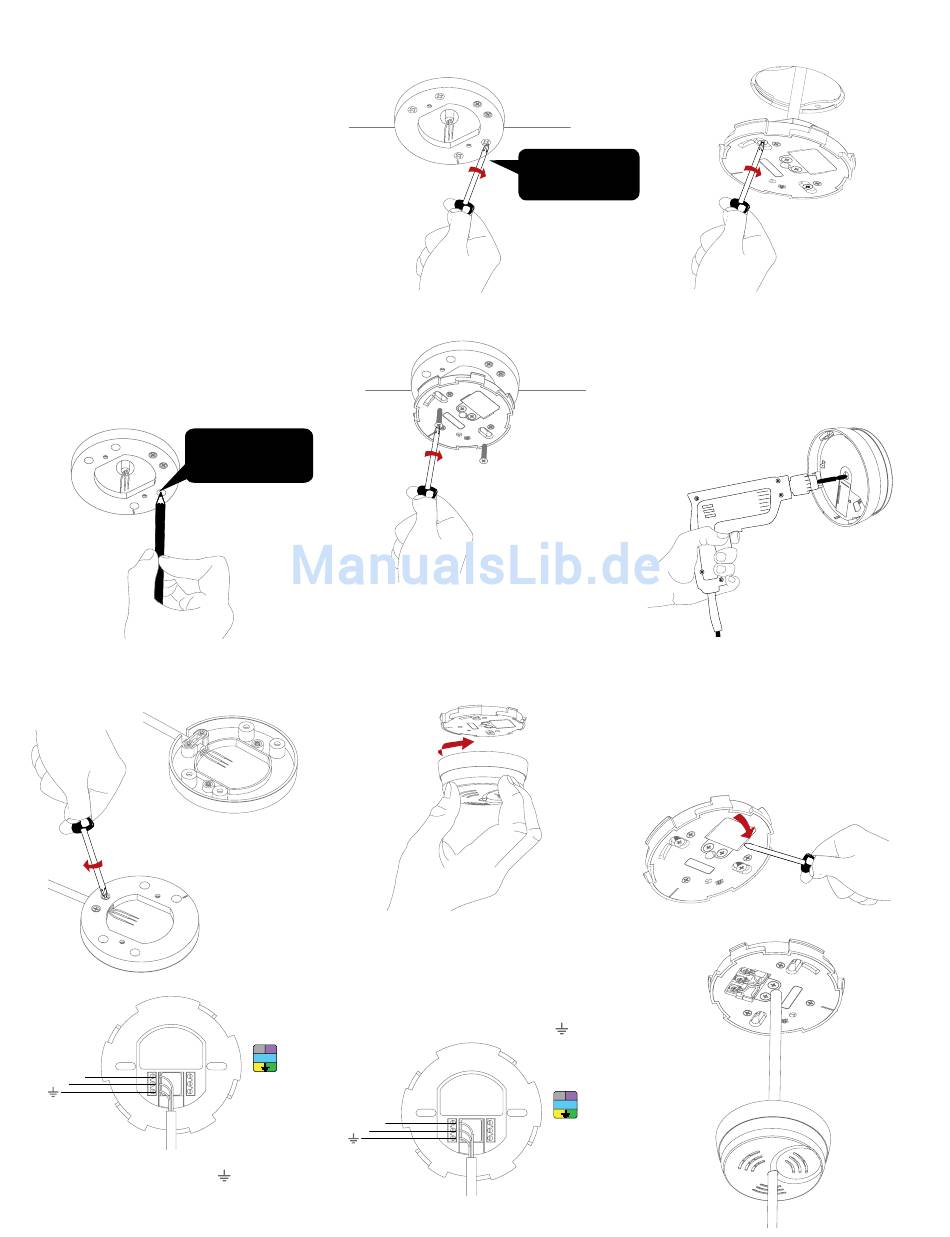

Benutzen Sie den Montagesockel, um die Dübellöcher
an der Decke zu markieren.
ZEICHNEN SIE 4
DÜBELLÖCHER MIT
EINEM BLEISTIFT AN
Für Aufputzverkabelung stecken Sie den Ver-
sorgungsleiter durch den Montagesockel-Kabel-
halter und schrauben ihn fest.
L1
N
Verbinden Sie die 3 Leiter mit dem Netzteil: Phase
(L1), Nullleiter (N), Schutzleiter (
Schrauben Sie den Montagesockel an die Decke.
Verbinden Sie den Montagesockel mit dem Netzteil.
Ist der Montagesockel mit der Stromversorgung
verbunden, befestigen Sie den Melder, indem
Sie ihn im Uhrzeigersinn drehen, bis er mit einem
Klick einrastet. Fehlt die Batterie oder ist sie nicht
richtig eingesetzt, rastet der Melder nicht in den
Montagesockel ein.
OPTION 2:
AUF EINER KLEMMDOSE (UNTER-
PUTZDOSE) ANGEBRACHTER WARNMELDER:
Verbinden Sie die 3 Leiter vom mit dem Netzteil
des Warnmelders:
Phase (L1), Nullleiter (N), Schutzleiter (
L1 L2
N
L1
N
).
Schrauben Sie das Netzteil auf die Klemmdose.
VERWENDEN SIE DIE
BEILIEGENDEN DÜBEL
UND SCHRAUBEN
HINWEIS: Der Montagesockel wird nicht gebraucht,
wenn der Warnmelder an einer Klemmdose
angebracht wird.
OPTION
BRACHTER WARNMELDER:
Bohren Sie durch die Mitte des Warnmelders
(Durchm. 8mm).
Setzen Sie das Netzteil in den Montagesockelring
oder verwenden Sie die Klemmdose wie in Option
1 und 2 gezeigt.
HINWEIS: Der Warnmelder muss eine von der
Lampe getrennte Stromversorgung haben, die
sich EIN- und AUSSCHALTEN lässt.
Entfernen Sie die Plastikabdeckung, um an den
Netzverbinder zu gelangen.
Führen Sie das Lampenkabel durch den Rauch-
melder.
).
L1 L2
N
2
3: MIT LAMPENFASSUNG ANGE-
