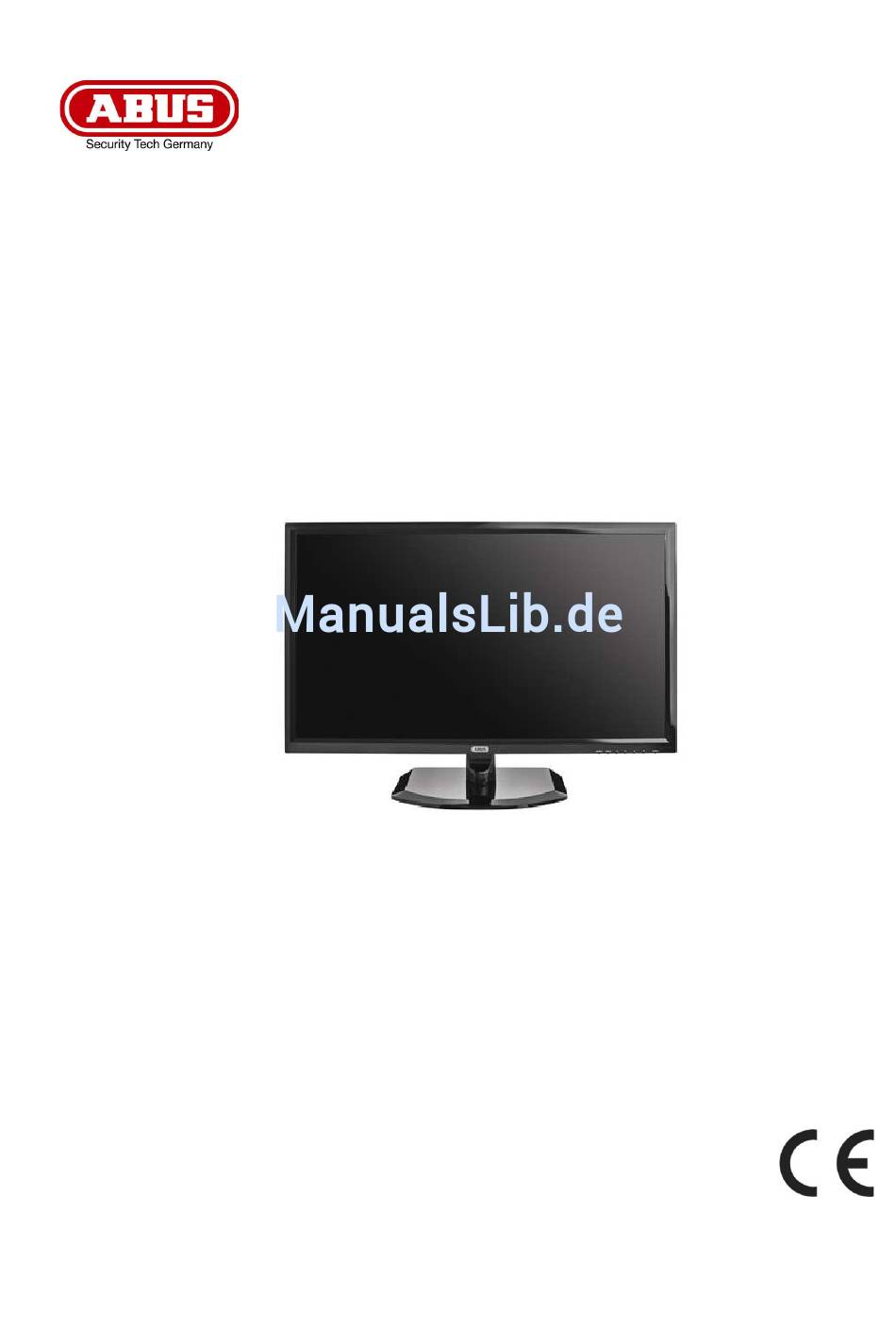

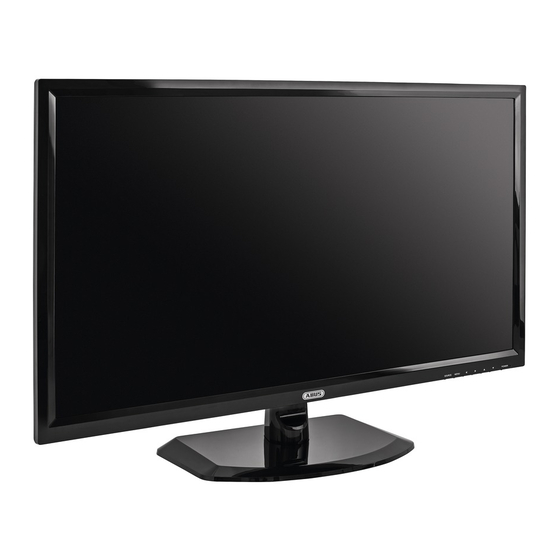

- Seite 1 TVAC10070 Bedienungsanleitung Version 06/2018 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 2: Einführung
Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. -
Seite 3: Symbolerklärung
Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. - Seite 4 Platzieren Sie den Monitor nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich -10°~ +40°C. Warnungen Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten! Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden: ...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Bestimmungsgemäße Verwendung ................8 2. Lieferumfang ......................... 8 3. Merkmale und Funktionen ................... 8 4. Beschreibung der Anschlüsse ..................9 5. Montage ........................10 5.1 Stromversorgung ....................... 10 5.2 Belüftung ........................10 5.3 Wandmontage ......................10 6. Tastenerklärung ......................11 7. -
Seite 6: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Der 28“ LED Monitor zeigt UHD / 1080p / HD+ Bilder im 16:9 Format an. Sein HDMI und Display Port Anschluss gewährt maximale Flexibilität beim Anschluss des Monitors an Rekorder und Computer. Integrierte Lautsprecher sowie die Audioeingänge ermöglichen zusätzlich das Abspielen von Tonspuren. -
Seite 7: Beschreibung Der Anschlüsse
4. Beschreibung der Anschlüsse Spannungsversorgung DC 12V / 5 A, Verwenden Sie für den Betrieb bitte nur das mitgelieferte Netzteil! HDMI-Eingang 1 HDMI v2.0 Eingang HDMI-Eingang 2 HDMI v2.0 Eingang Display Port Eingang 1 Display Port v1.2 Eingang (DP1) Display Port Eingang 2 Display Port v 1.2 Eingang (DP2) Audio-out... -
Seite 8: Montage
Für die Wandmontage verwenden Sie bitte eine VESA kompatible Wandhalterung. Auf der Rückseite des Monitors befinden sich die quadratisch angeordneten Montagelöcher (VESA 100 x 100 mm). Diese sind mit der ABUS TVAC10500 Wandhalterung kompatibel. Bitte beachten Sie die beigelegte Montageanleitung der Wandhalterung. -
Seite 9: Tastenerklärung
6. Tastenerklärung Taste Beschreibung Auswahl der verschiedenen Eingangssignale: Display Port 1 oder 2 HDMI Eingang 1 oder 2 SOURCE Menü / Auswahl im OSD verlassen/zurück Einblenden des OSD (On-Screen-Display) MENU Auswählen eines Menü-Punktes im OSD Verringern der Lautstärke während des Betriebs ... -
Seite 10: Auswahl Des Eingang Signals
7. Auswahl des Eingang Signals Um eine Auswahl des Eingangssignals zu tätigen, drücken Sie die SOURCE-Taste. Links oben im Bildschirm erscheint eine Anzeige mit dem ausgewählten Eingang. Drücken Sie die ▲▼ -Tasten wiederholt bis Sie bei dem gewünschten Eingang angelangt sind und bestätigen Sie den gewählten Eingang mit der MENU Taste. -
Seite 11: On-Screen-Menü (Osd)
8. On-Screen-Menü (OSD) Um das On-Screen-Display aufzurufen drücken Sie bitte die „Menu“-Taste. Um Einstellungen anzupassen stehen Ihnen folgende Bildschirmmenüs zur Auswahl. Bild Einstellungen für die Bilddarstellung Position Einstellungen für die Darstellungsgröße und Position Farbe Einstellungen der Farbtemperatur/Farben Einstellungen für das OSD Setup Generelle Einstellungen Sonstiges... -
Seite 12: Bild
8.1 Bild Um Einstellungen für die Bilddarstellung vorzunehmen, drücken Sie die MENU-Taste und wählen Sie durch Betätigen der MENÜ-Taste den ersten Menüpunkt aus. Der ausgewählte Menüpunkt wird mit einem Rahmen angezeigt. Der Untermenüpunkt wird hervorgehoben. Mit den ▼▲ Tasten können Sie zwischen Untermenüpunkten wechseln. Durch Drücken der ◄►... -
Seite 13: Farbe
8.3 Farbe In diesem Menüpunkt können Sie Einstellungen für die Farbtemperatur/Farbe vornehmen. Um die Farben rot/grün/blau eigens anzupassen, wechseln Sie unter „Farbtemperatur“ auf „Benutzer“. Verfügbar in Menüpunkt Beschreibung Modus Farbtemperatur Einstellung der Farbtemperatur in „K“ oder HDMI, DP benutzerdefiniert. Manuelle Anpassung des Rot-Anteils HDMI, DP Grün Manuelle Einstellung des Grün-Anteils... -
Seite 14: Setup
8.5 Setup In diesem Menüpunkt stehen generelle Einstellungen des Monitors zur Auswahl Menüpunkt Beschreibung Bild Auto Bei diesem Modell nicht verfügbar Adjust Color Auto Bei diesem Modell nicht verfügbar Adjust Reset Laden der Werkseinstellungen des Monitors 8.6 Sonstige Einstellungen In diesem Menüpunkt stehen weitere Einstellungen des Monitors zur Auswahl Menüpunkt Beschreibung Signal Quelle... -
Seite 15: Wartung Und Reinigung
9.Wartung und Reinigung 9.1 Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...
