Rückseite - Junger Audio v 01 Bedienungsanleitung

MONITOR SEKTION
REMOTE
HEADPHONES
LINE
OUT
LINE IN

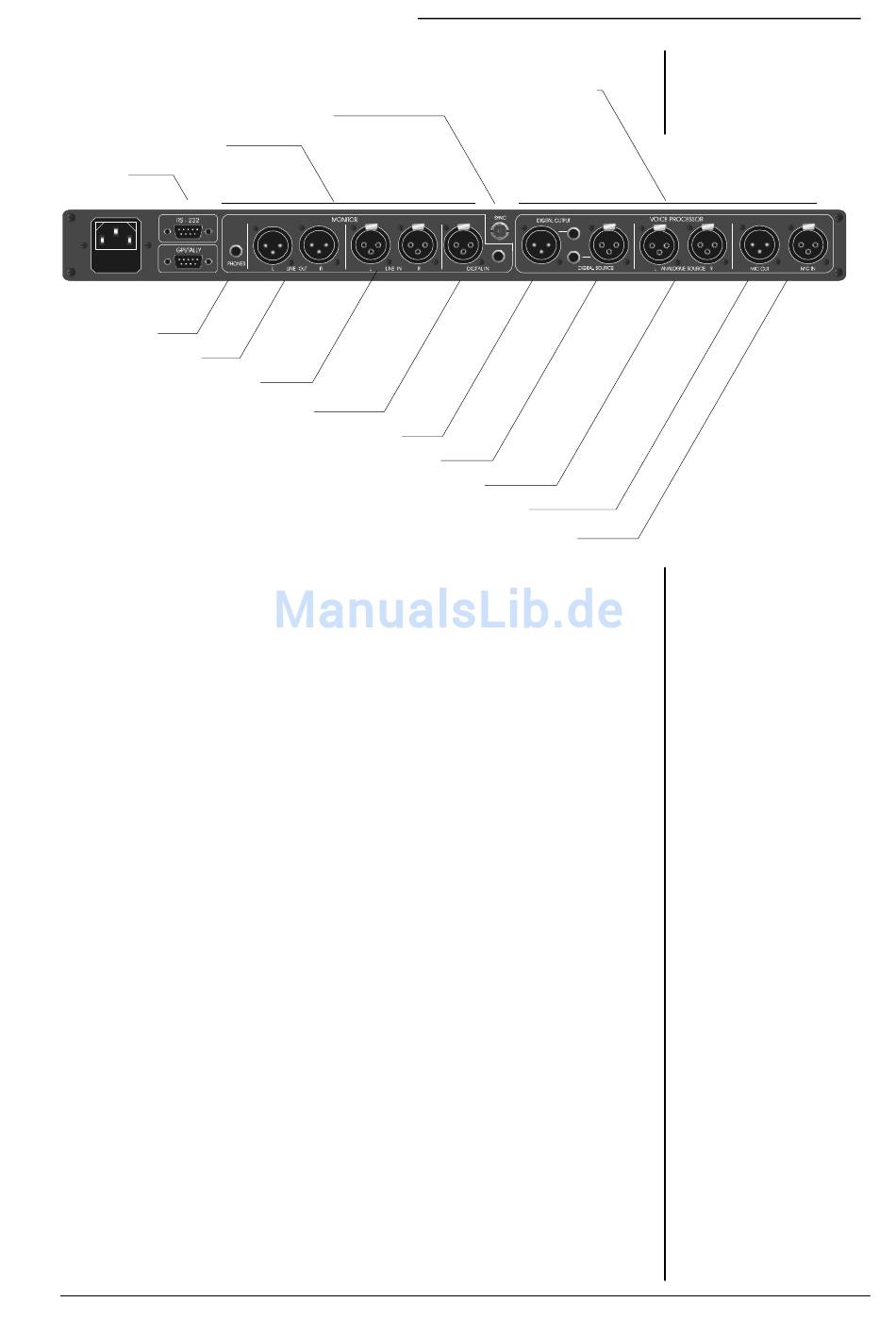

Abb. 13: Rückseite VAMP1
POWER INPUT
IEC Netzbuchse 230 V, 50 Hz (UK: 240 V, 50 Hz; JAPAN: 100 V, 60 Hz;
USA: 127 V, 60 Hz) mit integrierter Sicherung
HEADPHONES
Ausgang für Kopfhörer
Ausgang:
LINE OUT
Monitorausgang, analog, links und rechts
Ausgang:
1- Masse, 2- heiß, 3- kalt, elektr. symm.
LINE IN
Monitoreingang, analog, links und rechts
Eingang:
DIGITAL IN
Eingang für AES/EBU Digitalformat
Eingang:
1- Masse, 2-3 Signal, symmetrisch
Eingang für S/PDIF Digitalformat
Eingang: RCA Buchse
SYNC
Eingang für Syncsignal (AES oder Wordsync)
Eingang:
Bedienungsanleitung VAMP1, Kapitel 4 -Bedienelemente, Anzeigen und Anschlüsse- Seite 4- 3
VOICE PROZESSOR SEKTION
SYNC EINGANG
DIGITAL
IN DIGITAL OUT
DIGITAL SOURCE
ANALOGUE SOURCE
6.3 mm Klinkenbuchse
XLR Einbaustecker
XLR Einbaubuchse
1- offen, , 2- heiß, 3- kalt, elektr. symm.
XLR Einbaubuchse
BNC Stecker
4. BEDIENELEMENTE; ANZEIGEN UND ANSCHLÜSSE
MIC OUT
MIC IN
4.2.
RÜCKSEITE
