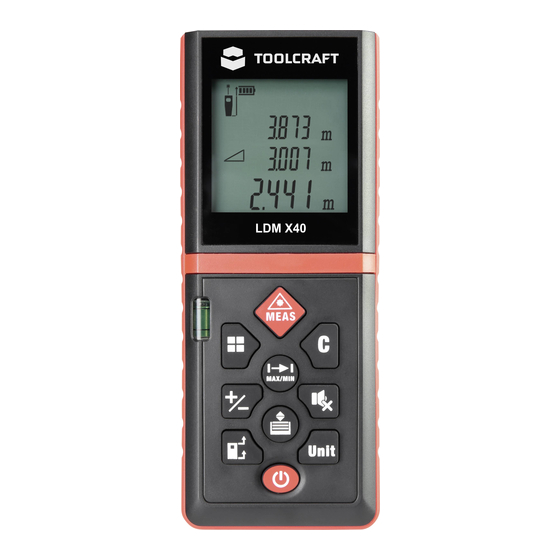

TOOLCRAFT 1619741 Bedienungsanleitung
Laser-entferungsmesser 40 m
Verwandte Anleitungen für TOOLCRAFT 1619741
Inhaltszusammenfassung für TOOLCRAFT 1619741
- Seite 1 Bedienungsanleitung Laser- Entferungsmesser 40 m Best.-Nr. 1619741 Seite 2 - 23 Operating Instructions Laser Rangefinder 40 m Item No. 1619741 Page 24 - 45...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ..............4 2. Symbol-Erklärung ............5 3. Bestimmungsgemäße Verwendung ......5 4. Lieferumfang ..............6 5. Merkmale und Funktionen ..........6 6. Sicherheitshinweise ............7 a) Allgemein ..............7 b) Laser ............... 8 c) Batterien ..............10 7. - Seite 3 23. Tipps und Hinweise ............ 19 24. Fehlerhilfe ..............20 25. Pflege und Reinigung ..........21 26. Entsorgung ..............22 a) Produkt ..............22 b) Batterien/Akkus ............. 22 27. Technische Daten ............23...
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Symbol-Erklärung
2. Symbol-Erklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. Das Symbol weist auf den integrierten Laser hin. 3. -
Seite 6: Lieferumfang
4. Lieferumfang • Laser-Entfernungsmesser • Aufbewahrungstasche • Handschlaufe • Gürtelclip • 2 x AAA-Batterie • Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite. 5. -
Seite 7: Sicherheitshinweise
6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch beachten insbesondere Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. -
Seite 8: B) Laser
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben. •... - Seite 9 • Sollten Ihre Augen durch Laserstrahlung irritiert worden sein, führen Sie auf keinen Fall mehr sicherheitsrelevante Tätigkeiten, wie z.B. Arbeiten mit Maschinen, in großer Höhe oder in der Nähe von Hochspannung aus. Führen Sie bis zum Abklingen der Irritation auch keine Fahrzeuge mehr.
-
Seite 10: C) Batterien
c) Batterien • Achten Sie beim Einlegen der Batterien auf die richtige Polung. • Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien sollten Sie daher Schutzhandschuhe tragen. -
Seite 11: Laseraustritt / Messsensor
7. Laseraustritt / Messsensor Laseraustritt Messsensor 8. Tasten Taste MEAS Taste Unit Taste C Ein-/Ausschalter Taste MAX/MIN Messreferenztaste Taste +/- Stummschalttaste Speichertaste 10 Funktionstaste... -
Seite 12: Display
9. Display Laser-Indikator Batteriezustand C Einheit D Messwert Addition / Subtraktion Fläche / Volumen / indirekte Messung (Pythagoras) G Entfernungsmessung H Hardware-Fehler Speicherplatz Messreferenz 10. Batterien einlegen • Entnehmen Sie den Batteriefachdeckel. • Legen Sie 2 AAA-Batterien polungsrichtig ein. Beachten dabei Polaritätsangaben innerhalb... -
Seite 13: Gerät Ein-/Ausschalten
11. Gerät ein-/ausschalten • Halten Sie den Ein-/Ausschalter ca. 1 Sekunde gedrückt, um das Gerät einzuschalten. Der Ziellaser ist sofort aktiviert. • Drücken Sie kurz die Taste C, um den Ziellaser zu deaktivieren. • Halten Sie den Ein-/Ausschalter ca. 1 Sekunde gedrückt, um das Gerät wieder auszuschalten. -
Seite 14: C) Einheit
Werkseinstellung wird Messwert ausgehend von der Rückseite des Gerätes gemessen. c) Einheit Drücken Sie die Taste Unit, um die Einheit zu ändern. Folgende Einheiten stehen zur Auswahl: • m = Meter • ft = Fuß • in = Zoll • ---‘--‘‘ = Fuß/Zoll 13. -
Seite 15: Kontinuierliche Messung
15. Kontinuierliche Messung • Drücken Sie die Taste MAX/MIN, um in den Modus für die kontinuierliche Messung zu wechseln. • Der Ziellaser wird aktiviert. Die Entfernung wird nun kontinuierlich gemessen. • Auf dem Display werden der maximale, der minimale und der zuletzt registrierte Messwert des Messvorgangs angezeigt. -
Seite 16: Volumenmessung
Erste Strecke Zweite Strecke Flächenumfang Fläche 18. Volumenmessung • Drücken Sie die Funktionstaste, bis der Indikator Display erscheint. • Messen Sie die zwei Seitenlängen und die Höhe des Raumes. • Das Gerät multipliziert die Messwerte automatisch. Erste Strecke Zweite Strecke Dritte Strecke Volumen 19. -
Seite 17: Mit Zwei Referenzpunkten
a) Mit zwei Referenzpunkten • Drücken Sie die Funktionstaste, bis der Indikator Display erscheint. • Messen Sie nun die beiden notwendigen Strecken. Beziehen Sie sich bei der Reihenfolge auf die folgende Abbildung. • Die Höhe wird automatisch berechnet und erscheint in der unteren Zeile. -
Seite 18: Gespeicherte Messwerte Abrufen
• Die Höhe wird automatisch berechnet und erscheint in der unteren Zeile. Erste Strecke Zweite Strecke Dritte Strecke Höhe 20. Gespeicherte Messwerte abrufen • Die letzten 20 Messergebnisse werden automatisch gespeichert. • Drücken Sie wiederholt die Speichertaste, um die gespeicherten Messergebnisse anzuzeigen. •... -
Seite 19: Gürtelclip
22. Gürtelclip • Schieben Sie den Gürtelclip in das Gehäuse, bis er einrastet. • Um den Gürtelclip zu entnehmen, drücken Sie auf die Fläche PUSH und ziehen Sie gleichzeitig den Gürtelclip aus dem Gehäuse heraus. 23. Tipps und Hinweise • Aufgrund von Lichtbrechung oder Sonneneinstrahlung kann es beim Außeneinsatz zu Messfehlern kommen. -
Seite 20: Fehlerhilfe
• Stellen Sie beim Außeneinsatz sicher, dass das Produkt nicht feucht oder nass wird. • Folgende Oberflächen können aufgrund ihrer physikalischen Eigenschaften Messergebnis verfälschen: - Transparente Oberflächen (z. B. Glas, Wasser) - Reflektierende Oberflächen (z. B. Glas, glänzendes Metall) - Poröse Oberflächen (z. B. Isolierstoffe) - Strukturierte Oberflächen (z. B. Rauputz, Naturstein) 24. Fehlerhilfe Code Ursache Lösung... -
Seite 21: Pflege Und Reinigung
Code Ursache Lösung Schalten Sie das Gerät aus und wieder ein. Falls nach mehreren Versuchen die Hardware-Fehler Fehlermeldung weiterhin angezeigt wird, wenden Sie sich an Ihren Händler. Falls auf der linken Seite des Displays ein Schraubenschlüssel erscheint, liegt ein Hardware-Fehler vor. Schalten Sie in diesem Fall das Gerät wiederholt ein und aus. -
Seite 22: Entsorgung
26. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterie- verordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über... -
Seite 23: Technische Daten
27. Technische Daten Spannungsversorgung ....2 x AAA-Batterie Messbereich* ........0,05 – 40,00 m Genauigkeit** ........±2 mm Laserklasse ........2 Laser-Wellenlänge ......630 – 670 nm Laser-Ausgangsleistung ....<1 mW Ansprechzeit ........<0,5 s Betriebsbedingungen ...... -10 bis +40 °C 10 – 90 % rF Lagerbedingungen ......-20 bis +60 °C 10 –... - Seite 48 Dies ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten-verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
