Powerplus POWLI011 Handbuch
Quicklinks

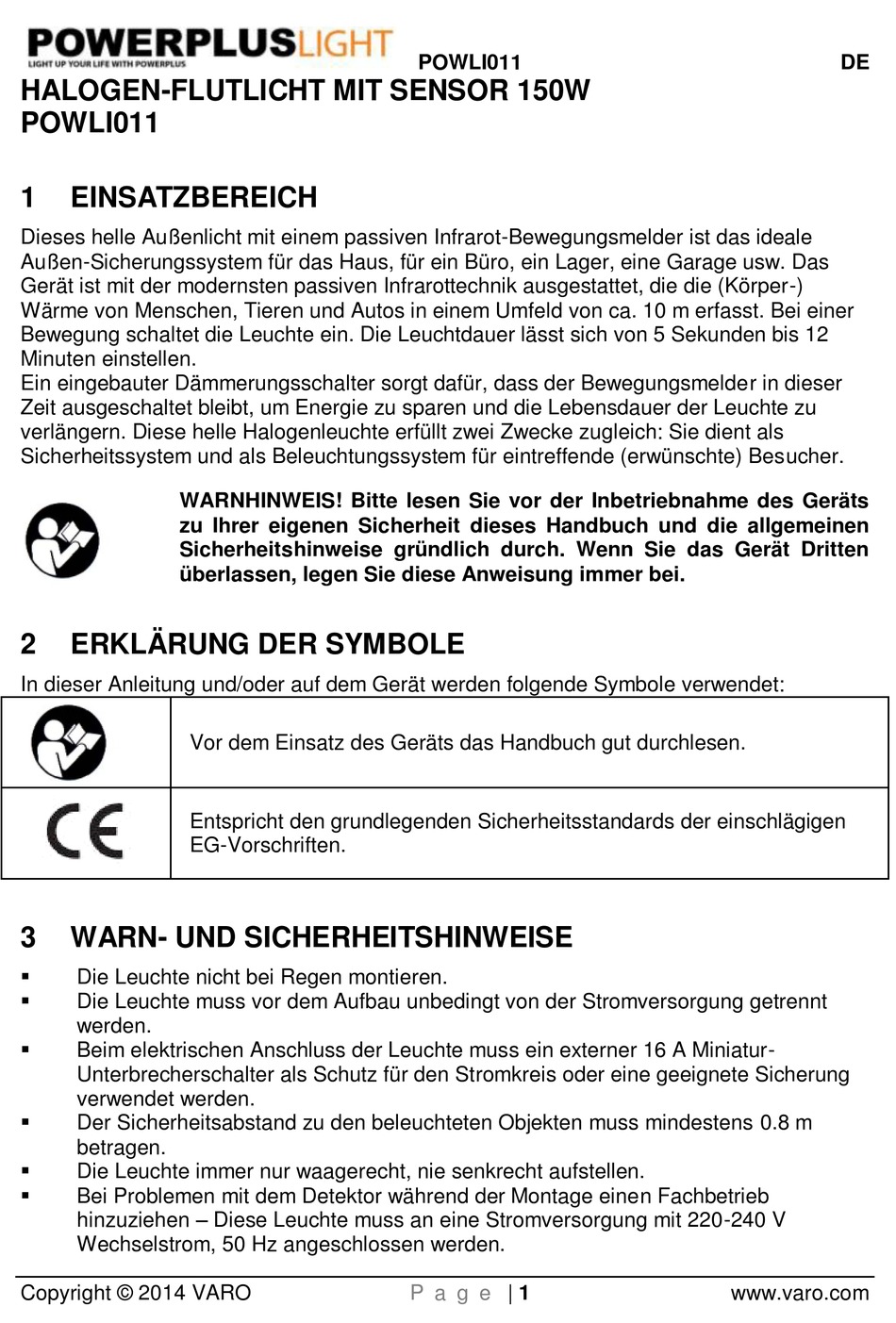

HALOGEN-FLUTLICHT MIT SENSOR 150W
POWLI011
1
EINSATZBEREICH
Dieses helle Außenlicht mit einem passiven Infrarot-Bewegungsmelder ist das ideale
Außen-Sicherungssystem für das Haus, für ein Büro, ein Lager, eine Garage usw. Das
Gerät ist mit der modernsten passiven Infrarottechnik ausgestattet, die die (Körper-)
Wärme von Menschen, Tieren und Autos in einem Umfeld von ca. 10 m erfasst. Bei einer
Bewegung schaltet die Leuchte ein. Die Leuchtdauer lässt sich von 5 Sekunden bis 12
Minuten einstellen.
Ein eingebauter Dämmerungsschalter sorgt dafür, dass der Bewegungsmelder in dieser
Zeit ausgeschaltet bleibt, um Energie zu sparen und die Lebensdauer der Leuchte zu
verlängern. Diese helle Halogenleuchte erfüllt zwei Zwecke zugleich: Sie dient als
Sicherheitssystem und als Beleuchtungssystem für eintreffende (erwünschte) Besucher.
WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts
zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen
Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten
überlassen, legen Sie diese Anweisung immer bei.
2
ERKLÄRUNG DER SYMBOLE
In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:
Vor dem Einsatz des Geräts das Handbuch gut durchlesen.
Entspricht den grundlegenden Sicherheitsstandards der einschlägigen
EG-Vorschriften.
3
WARN- UND SICHERHEITSHINWEISE
Die Leuchte nicht bei Regen montieren.
Die Leuchte muss vor dem Aufbau unbedingt von der Stromversorgung getrennt
werden.
Beim elektrischen Anschluss der Leuchte muss ein externer 16 A Miniatur-
Unterbrecherschalter als Schutz für den Stromkreis oder eine geeignete Sicherung
verwendet werden.
Der Sicherheitsabstand zu den beleuchteten Objekten muss mindestens 0.8 m
betragen.
Die Leuchte immer nur waagerecht, nie senkrecht aufstellen.
Bei Problemen mit dem Detektor während der Montage einen Fachbetrieb
hinzuziehen – Diese Leuchte muss an eine Stromversorgung mit 220-240 V
Wechselstrom, 50 Hz angeschlossen werden.
Copyright © 2014 VARO
POWLI011
P a g e
| 1
DE
www.varo.com
Verwandte Anleitungen für Powerplus POWLI011
Inhaltszusammenfassung für Powerplus POWLI011
- Seite 1 POWLI011 HALOGEN-FLUTLICHT MIT SENSOR 150W POWLI011 EINSATZBEREICH Dieses helle Außenlicht mit einem passiven Infrarot-Bewegungsmelder ist das ideale Außen-Sicherungssystem für das Haus, für ein Büro, ein Lager, eine Garage usw. Das Gerät ist mit der modernsten passiven Infrarottechnik ausgestattet, die die (Körper-) Wärme von Menschen, Tieren und Autos in einem Umfeld von ca.
-
Seite 2: Hinweise Zur Bedienung
POWLI011 Wenn das Schutzglas gebrochen oder gesprungen ist, muss es sofort durch ein neues Originalteil ersetzt werden. HALOGENLEUCHTE ANBRINGEN (ABB. 1) Die Leuchte muss unbedingt fest installiert werden. Vor dem Einbau muss die Leuchte mit der Halogenlampe und dem Sensor ausgeschaltet und von der Stromversorgung getrennt sein. - Seite 3 POWLI011 LEUCHTSYSTEM EINSTELLEN (ABB. 3) 7.1 Test Schalter DAYLIGHT einschalten, und den Timer gegen den Uhrzeigersinn an den Endpunkt stellen (Stellung TEST). SENS einstellen und auf mittlere Position ausrichten. Die Leuchte einschalten. Die Lampe schaltet zum Aufwärmen ca. 1 Minute lang ein.
-
Seite 4: Technische Daten
POWLI011 verringert oder vergrößert sich entsprechend in seiner Weite (Abb. 5). Stellen Sie den Sensorbereich so ein, dass Bewegungen der Nachbarn oder auf der Straße nicht erfasst werden. Die optimale Bewegungserfassung ist erreicht, wenn das Erfassungsfeld im rechten Winkel nach unten zur Achse der Leuchte verläuft (Abb. 6). - Seite 5 POWLI011 POWLI011 Spannung/Frequenz 220-240V~ 50 Hz Leuchtmittel Tungsten Halogenröhre Fassung/Halterung Leuchtdauer 1.000 U Glas der Abdeckung Hartglas Schutzkategorie gegen Feuchtigkeit und Nässe IP44 12 UMWELT Werfen Sie Ihr Altgerät nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.
