Tipos De Entrada - Frecuencimetro - Kübler CODIX 924 Anleitung

16 Tipos de entrada -
Frecuencimetro

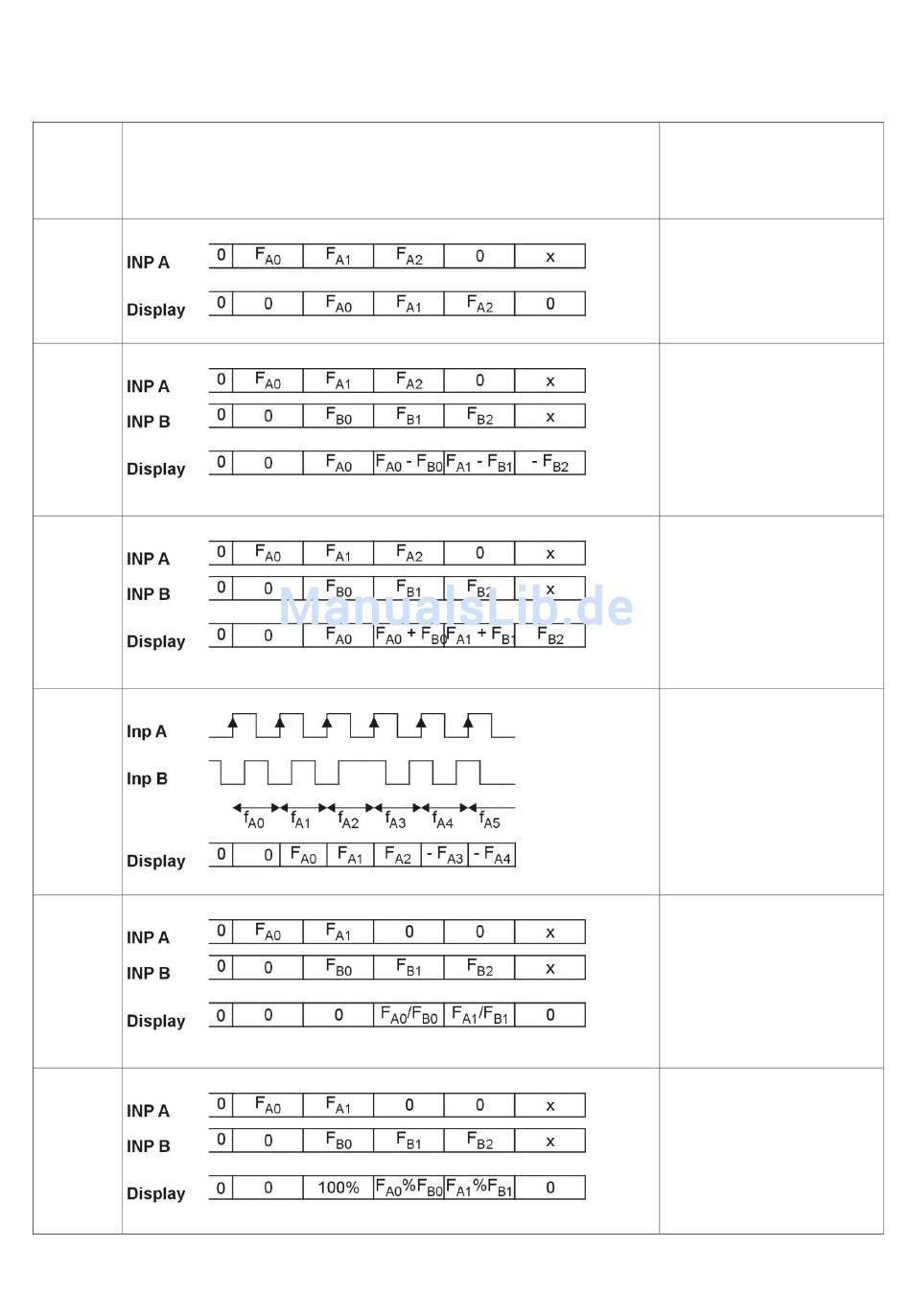

Función Diagrama
A
AsubB
AaddB
Quad
A / B
(A-B)/A
Página 26
PnP: Conteo con flanco
ascendente
nPn: Conteo con flanco
descendente
Inp A: Entrada de
frecuencia
Inp B: sin función
Inp A: Entrada de
frecuencia 1
Inp B: Entrada de
frecuencia 2
Fórmula:
A - B
Inp A: Entrada de
frecuencia 1
Inp B: Entrada de
frecuencia 2
Fórmula:
A + B
A 90° B
Inp A: Entrada de
frecuencia 1
Inp B: Inversión de la
dirección
Inp A: Entrada de
frecuencia 1
Inp B: Entrada de
frecuencia 2
Fórmula:
A / B
Inp A: Entrada de
frecuencia 1
Inp B: Entrada de
frecuencia 2
Fórmula:
(A – B)/A x100
