Im Menümodus kann eingestellt werden:
►
welche Art Schutzeinrichtung (TWW oder TWB) aktiv sein soll (siehe Seite 44 )
►
ob bei Alarm zusätzlich ein Signalton ertönen soll (siehe Seite 51)

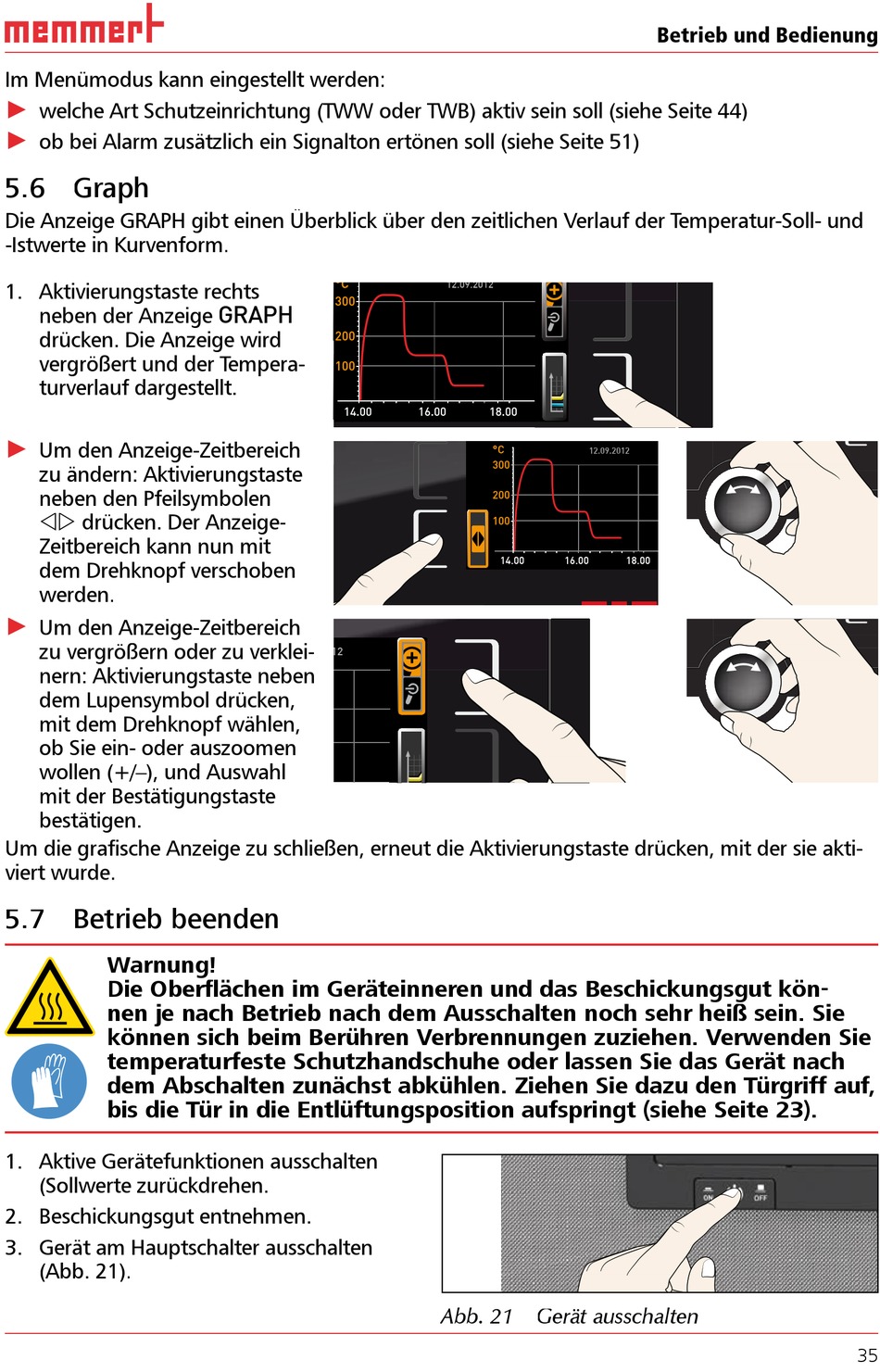

5.6 Graph
Die Anzeige GRAPH gibt einen Überblick über den zeitlichen Verlauf der Temperatur-Soll- und
-Istwerte in Kurvenform.
1. Aktivierungstaste rechts
neben der Anzeige
drücken. Die Anzeige wird
vergrößert und der Tempera-
turverlauf dargestellt.
►
Um den Anzeige-Zeitbereich
zu ändern: Aktivierungstaste
°C
neben den Pfeilsymbolen
4 .
°C
drücken. Der Anzeige-
FLAP
40
Zeitbereich kann nun mit
%
dem Drehknopf verschoben
werden.
►
Um den Anzeige-Zeitbereich
zu vergrößern oder zu verklei-
nern: Aktivierungstaste neben
dem Lupensymbol drücken,
mit dem Drehknopf wählen,
ob Sie ein- oder auszoomen
wollen (+/–), und Auswahl
mit der Bestätigungstaste
bestätigen.
Um die grafische Anzeige zu schließen, erneut die Aktivierungstaste drücken, mit der sie akti-
viert wurde.
5.7 Betrieb beenden
Warnung!
Die Oberfl ächen im Geräteinneren und das Beschickungsgut kön-
nen je nach Betrieb nach dem Ausschalten noch sehr heiß sein. Sie
können sich beim Berühren Verbrennungen zuziehen. Verwenden Sie
temperaturfeste Schutzhandschuhe oder lassen Sie das Gerät nach
dem Abschalten zunächst abkühlen. Ziehen Sie dazu den Türgriff auf,
bis die Tür in die Entlüftungsposition aufspringt (siehe Seite 23 ).
1. Aktive Gerätefunktionen ausschalten
(Sollwerte zurückdrehen.
2. Beschickungsgut entnehmen.
3. Gerät am Hauptschalter ausschalten
( Abb. 21 ).
°C
100
GRAPH
80
60
40
20
14.00
°C
12.09.2012
Fr 20.10.2010 20:34
100
80
60
40
20
0
4
8
12 16 20 24
14.00
16.00
18.00
Hauptschalter
12.09.2012
Fr 20.10.2010 20:34
TEMP
344
.4
°C
Set
444
4 .
°C
0
4
8
12 16 20 24
16.00
18.00
TIMER
02
10
d
h
End
29
Sept.
22 24
°C
Hauptschalter
100
UF 110
PLUS
80
60
O
ON
O N
O
O
O
O
N
N
N
N
40
20
>
TEMP
Zu der Typenbezeichnung gibt es momentan drei Entwurfsrichtungen,
344
0
4
14.00
ich kann Ihnen noch nicht sagen, ob Memmert hierzu schon eine Entscheidung
.4
°C
getro en hat.
Set
444
4 .
°C
Die hier gezeigt Variante, ist die von uns empfohlene Richtung.
TIMER
02
10
d
h
End
29
Sept.
22 24
UF 110
PLUS
ON
O
O
O N
O
O
O
N
N
N
N
>
Zu der Typenbezeichnung gibt es momentan drei Entwurfsrichtungen,
ich kann Ihnen noch nicht sagen, ob Memmert hierzu schon eine Entscheidung
getro en hat.
Die hier gezeigt Variante, ist die von uns empfohlene Richtung.
Abb. 21
Gerät ausschalten
Betrieb und Bedienung
