ENDMONTAGE

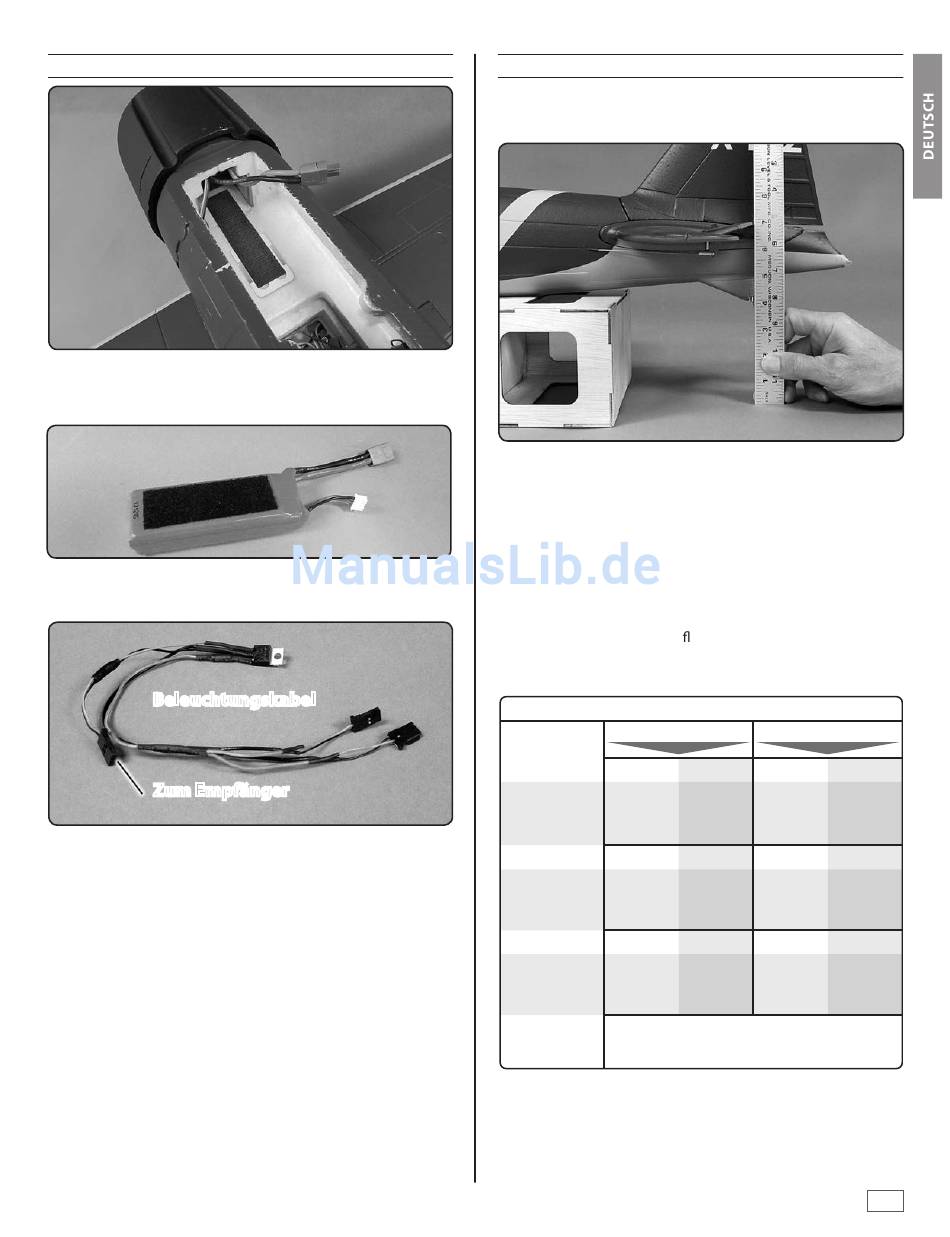

1. Kleben Sie die rauere Hakenseite des mitgelieferten Klett-
materials auf den Rumpfboden, an der für den Akku an-
gezeigt Stelle.
2. Kleben Sie die weichere Schlingenseite des enthaltenen
Klettmaterials an die Batterie.
Beleuchtungskabel
Zum Empfänger
3. Schließen Sie das Querruder-, Fahrwerk-, Klappen- und
Bombenabwurf-Servo (falls verwendet) an den Empfänger
an. Verbinden Sie das Beleuchtungskabel mit einen verfüg-
baren Kanal am Empfänger - beim mitgelieferten TR624-
Empfänger kann der Stecker mit der Bezeichnung "BAT"
verwendet werden.
4. Schließen Sie die Beleuchtungskabel im Flügel und die
Beleuchtungskabel im Rumpf an das Beleuchtungskabel
zum Empfänger an.
5. Alle Funktionselemente sollten nun mit dem Empfänger
verbunden sein. Schalten Sie die Fernsteuerung (noch
ohne montierte Luftschraube!) ein. Nun können Sie die
Regler bedienen. Gleich wie schon für die Klappen und
Querruder im Flügel durchgeführt, stellen Sie sicher, dass
die Seiten- und Höhenruder zentriert sind, passen Sie die
Schubstangen in den Schraub-Anschlüsse an, wenn nötig.
Achten Sie darauf, dass die Schrauben in den Schraub-An-
schlüssen auf den Servohebeln fest und sicher sitzen.
PRÜFEN/EINSTELLEN DER RUDERAUSSCHLÄGE
1. Verwenden Sie einen kleinen Karton oder ähnliches, um
den Rumpf zu erhöhen, so dass das Höhenleitwerk gerade
steht.
2. Messen Sie und ggf. passen Sie die Ausschlagswerte mit
der Programmierung in Ihrem Sender oder mechanisch
an die in der folgenden Tabelle gegebenen Werte an. Bei
der Montage der RTF-Version der FlyZone Zero, sind die
Gestänge werkseitig verbunden und der Sender hat kei-
ne Servoweg-Einstellungen, so lange sich die Ausschläge
nicht mehr als 1 - 2 mm von der angegebenen unterschei-
den, ist dies zulässig, .
HINWEIS: Die Ausschläge werden an der breitesten Stelle ge-
messen jeweils an der Ober äche an den Wurzelenden beim
Höhenruder und Querruder und am unteren Rand des Seiten-
ruders.
Empfohlene Rudereinstellungen:
LOW RATE
Hoch
1/4"
Querruder
[6mm]
9°
Hoch
3/8"
Höhenruder
[10 mm]
12°
Links
1/2"
Seitenruder [13mm]
10°
1/2 Ausgefahren
Klappen
3/8" [10mm] 15°
HIGH RATE
Unten Hoch Unten
1/4" 3/8" 3/8"
[6mm] [10 mm] [10 mm]
9° 14° 14°
Unten Hoch Unten
3/8" 1/2" 1/2"
[10 mm] [13 mm] [13 mm]
12° 15° 15°
Rechts Links Rechts
1/2" 3/4" 3/4"
[13mm] [19mm] [19mm]
10° 15° 15°
Voller Ausschlag
7/8" [ 22mm] 35°
