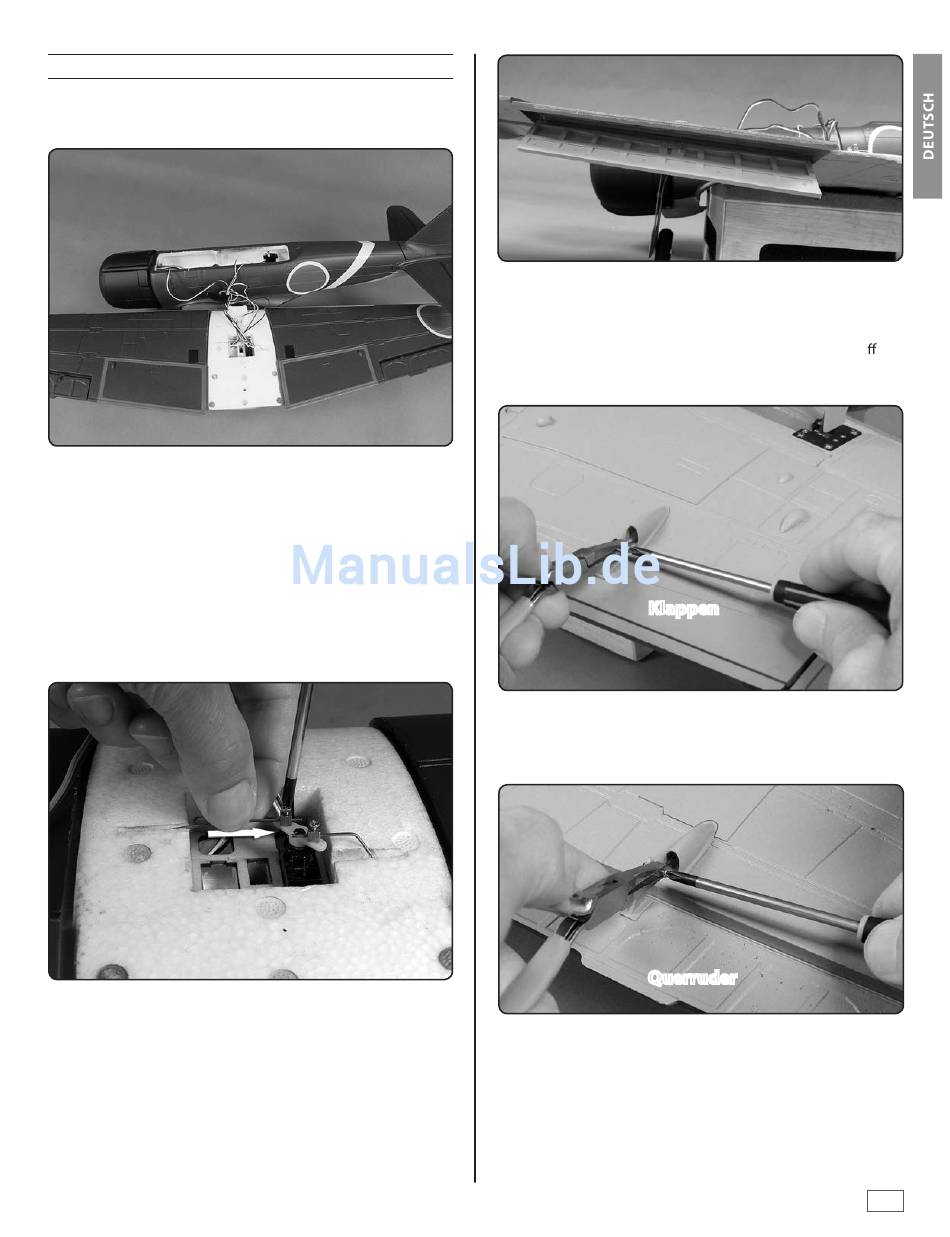

EINSTELLUNG DER KLAPPEN UND QUERRUDER

Bitte ignorieren Sie auf den folgenden Bildern das fehlende
Bombenabwurf-Servo. Die Entscheidung, das Servo einzu-
bauen, war ein Last-Minute-Entscheidung.
Die Querruder und Klappen sind werkseitig mit Gestänge ver-
sehen, können aber ein wenig Feinabstimmung benötigen:
1. Legen Sie den Flügel und den Rumpf dicht beieinander, so
dass Sie die Flächenservos an den Empfänger anschließen,
können, während er mit dem ESC im Rumpf verbunden ist.
2. Schließen Sie das Querruderservo an Kanal 1 im Empfän-
ger, das Fahrwerksservo auf Kanal 5 und die Klappen-Ser-
vos auf Kanal 6. (Bei der Montage der RTF-Ausgabe, bei
der der Empfänger installiert ist, kann es einfacher sein,
den Empfänger vom Klettband zu lösen udn aus dem
Rumpf. zu nehmen).
3. Drehen Sie den Klappengeber am Sender, um die Klappen
einzufahren. Falls erforderlich, passen Sie die Gestänge in
den Schraub-Lock-Anschlüssen auf den Klappe Servos
an, so dass beide Klappen voll eingefahren sind, aber die
Servos nicht über Antrieb der Klappen versuchen, diese
weiter als mechanisch möglich zu ziehen. Verkürzen oder
verlängern Sie die Klappengestänge in den Anschlüssen
wie nötig und ziehen Sie danach die Schrauben wieder
fest.
4. Verwenden Sie den Klappenegeber, um die Klappen aus-
zufahren und so sicherzustellen, dass dies gleichmäßig
geschieht. Falls erforderlich, müssen Sie die Einstellung
wiederholen. Beachten Sie, dass die Servos möglicherwei-
se versuchen, die Klappen weiter nach unten zu ö nen,
als sie mechanisch in der Lage sind. Der Geber darf nicht
zu weit betätigt werden.
Klappen
5. Während der Arbeit an den Klappen drehen Sie die Flü-
gel um und stellen Sie sicher, dass die Schrauben in den
Schraub-Anschlüssen auf den Klappenhörnern fest und
sicher befestigt sind.
Querruder
6. bei eingeschaltetem System achten Sie darauf, dass die
Querruder zentriert sind und, falls erforderlich, passen Sie
die Schubstangen in den Schraub-Anschlüssen auf den
Ruderhörnern an, um die Querruder zu zentrieren.
7. Mit den Flächenservos noch am Empfänger und das Sys-
tem eingeschaltet, fahren Sie das Fahrwerks ein und aus,
um sicherzustellen, dass alles richtig funktioniert. Führen
Sie alle notwendigen Korrekturen durch.
