MONTAGE

INSTALLATION DER HECKEINHEIT

Verbin-
dungs-
mu e

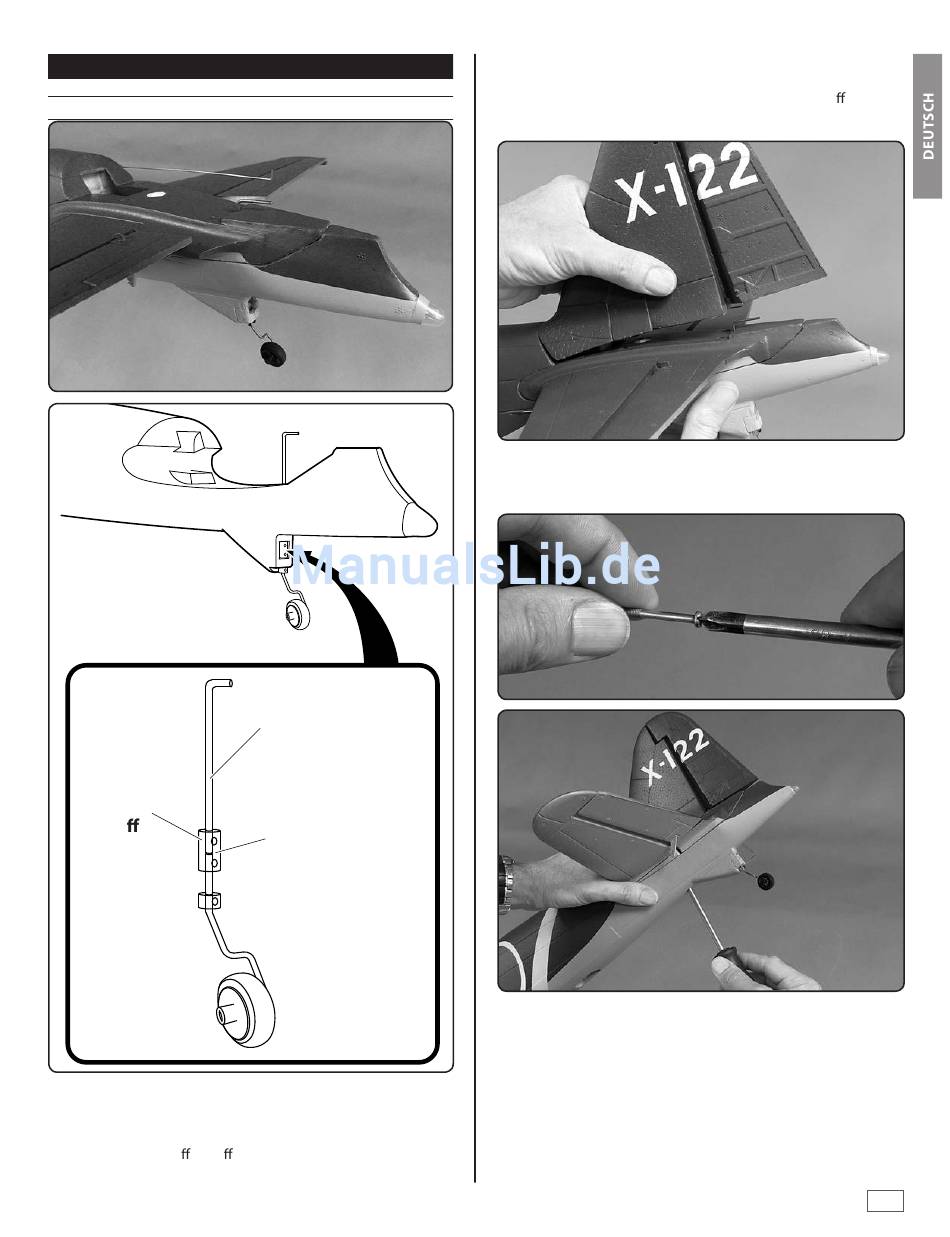

1. Installieren Sie das Höhenleitwerk, gefolgt von dem Dreh-
stab und Heckfahrwerk - Stellen Sie sicher, dass sich der
Drehstab und der Heckfahrwerkdraht in der Mitte der
Verbindungsmu e tre en, Dann ziehen Sie mit einem
1,5 mm Inbusschlüssel die Madenschrauben mit einem
Drehstab
Mitte
Tropfen Schraubensicherung fest, um die Baugruppe
in Position zu verriegeln. Falls erforderlich, justieren Sie
den Heckfahrwerkdraht in der Verbindungsmu e so, das
Spornrad dem Drehstab zentriert ist.
2. Installieren Sie das Seitenleitwerk während Sie den Dreh-
stab in den Kanal in der Unterseite des Seitenruders ste-
cken.
3. Befestigen Sie das Höhen- und Seitenleitwerk am Rumpf
mit einer M3 x 60mm Schraube - ein No. 1 Kreuzschlitz-
schraubendreher passt am besten und richtig in den Kopf
der Schraube. Damit merken Sie am einfach, wenn die
Schraube fast festgezogen ist. Seien Sie vorsichtig, damit
Sie die Schraube nicht zu fest drehen. Drehen Sie, bis sie
Widerstand spüren, dann eine weitere Umdrehung fest-
ziehen. Wackeln Sie am Seitenleitwerk, um sicher zu sein,
dass es fest ist.
5
