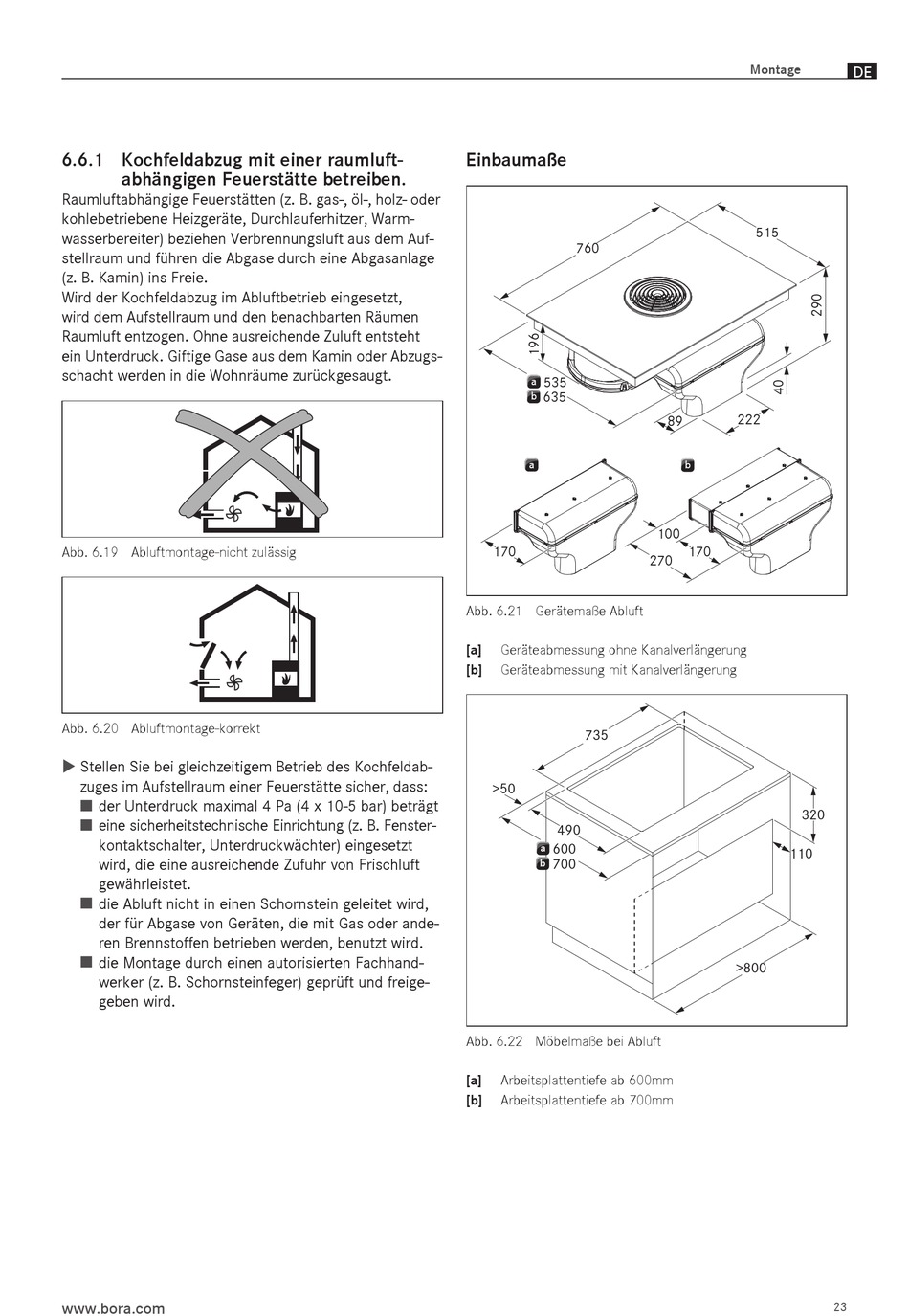

6.6.1 Kochfeldabzug mit einer raumluft-
abhängigen Feuerstätte betreiben.
Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder
kohlebetriebene Heizgeräte, Durchlauferhitzer, Warm-
wasserbereiter) beziehen Verbrennungsluft aus dem Auf-
stellraum und führen die Abgase durch eine Abgasanlage
(z. B. Kamin) ins Freie.
Wird der Kochfeldabzug im Abluftbetrieb eingesetzt,
wird dem Aufstellraum und den benachbarten Räumen
Raumluft entzogen. Ohne ausreichende Zuluft entsteht
ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugs-
schacht werden in die Wohnräume zurückgesaugt.
Abb. 6.19 Abluftmontage-nicht zulässig
Abb. 6.20 Abluftmontage-korrekt
Stellen Sie bei gleichzeitigem Betrieb des Kochfeldab-
X X
zuges im Aufstellraum einer Feuerstätte sicher, dass:
der Unterdruck maximal 4 Pa (4 x 10-5 bar) beträgt
Q Q
eine sicherheitstechnische Einrichtung (z. B. Fenster-
Q Q
kontaktschalter, Unterdruckwächter) eingesetzt
wird, die eine ausreichende Zufuhr von Frischluft
gewährleistet.
die Abluft nicht in einen Schornstein geleitet wird,
Q Q
der für Abgase von Geräten, die mit Gas oder ande-
ren Brennstoffen betrieben werden, benutzt wird.
die Montage durch einen autorisierten Fachhand-
Q Q
werker (z. B. Schornsteinfeger) geprüft und freige-
geben wird.
www.bora.com
Einbaumaße
760
535
a
635
b
a
170
Abb. 6.21 Gerätemaße Abluft
[a] Geräteabmessung ohne Kanalverlängerung
[b]
Geräteabmessung mit Kanalverlängerung
735
>50
490
600
a
700
b
Abb. 6.22 Möbelmaße bei Abluft
[a]
Arbeitsplattentiefe ab 600mm
[b]
Arbeitsplattentiefe ab 700mm
Montage
515
222
89
b
100
170
270
320
110
>800
DE
