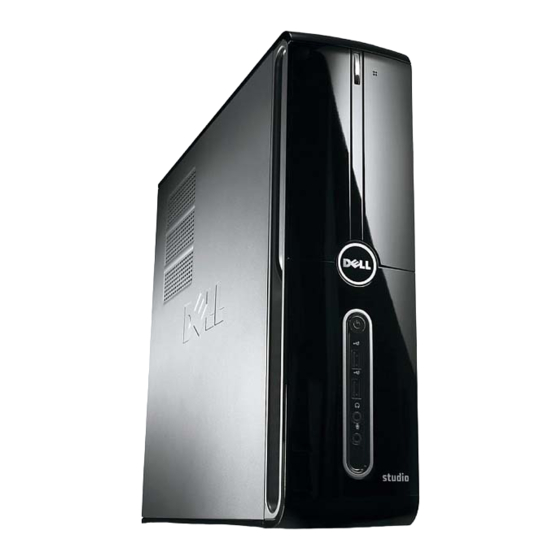

Dell Studio™ Slim 540s – Service-Handbuch
Technische Übersicht
Vorbereitung
Wieder Einsetzen der Computerabdeckung
Wieder Einbauen der Halterung
Austauschen der Frontblende
Austauschen von Speichermodulen
Austauschen von PCI/PCI Express-Karten
Austauschen von Laufwerken
Anmerkungen, Hinweise und Vorsichtshinweise
ANMERKUNG:
Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, die die Arbeit mit dem Computer erleichtern.
HINWEIS:
Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder vor Datenverlust und zeigt auf, wie derartige Probleme vermieden
werden können.
VORSICHT:
Hiermit werden Sie auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen
könnte.
Die in diesem Dokument enthaltenen Informationen können sich ohne vorherige Ankündigungen ändern.
© 2008 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL Logo und Dell Studio sind Markenzeichen von Dell Inc.; Intel ist ein eingetragenes Markenzeichen der Intel Corporation in den
USA und anderen Ländern; Microsoft und Windows sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen. Dell Inc. verzichtet auf alle Besitzrechte
an Markenzeichen und Handelsbezeichnungen, die nicht Eigentum von Dell sind.
Model: DCSLA
August 2008 Rev. A00
Lüfter austauschen
Austauschen der vorderen E/A-Leiste
Austauschen des Prozessors
Austauschen der Systemplatine
Einsetzen des Netzteils
Austauschen der Batterie
Austauschen des Gummifußes
System-Setup
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell Studio Slim D540S
Inhaltszusammenfassung für Dell Studio Slim D540S
- Seite 1 © 2008 Dell Inc. Alle Rechte vorbehalten. Die Vervielfältigung dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL Logo und Dell Studio sind Markenzeichen von Dell Inc.; Intel ist ein eingetragenes Markenzeichen der Intel Corporation in den USA und anderen Ländern; Microsoft und Windows sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen. Dell Inc. verzichtet auf alle Besitzrechte an Markenzeichen und Handelsbezeichnungen, die nicht Eigentum von Dell sind.
-
Seite 2: Technische Daten
Eine Komponente kann ausgewechselt oder – falls separat erworben – installiert werden, indem die Schritte zum Ausbauen der Komponente in umgekehrter Reihenfolge ausgeführt werden. Technische Daten Informationen zu den technischen Daten Ihres Computers erhalten Sie im Setup-Handbuch im Lieferumfang Ihres Computers oder auf der Dell Support Website unter support.dell.com. Empfohlene Werkzeuge Die in diesem Dokument beschriebenen Arbeitsabläufe erfordern u. U. die Benutzung eines Kreuzschlitzschraubendrehers der Größe 2. - Seite 3 4. Trennen Sie Ihren Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. 5. Zum Erden der Systemplatine halten Sie den Betriebsschalter gedrückt, während Sie das System vom Netz trennen. HINWEIS: Bevor Sie Komponenten im Innern des Computers berühren, müssen Sie sich erden. Berühren Sie dazu eine nicht lackierte Metalloberfläche, beispielsweise Metallteile an der Rückseite des Computers. Wiederholen Sie diese Erdung während der Arbeit am System regelmäßig, um statische Elektrizität abzuleiten, die interne Bauteile beschädigen könnte. Zurück zum Inhaltsverzeichnis ...
-
Seite 4: Wieder Einbauen Der Halterung
Zurück zum Inhaltsverzeichnis Wieder Einbauen der Halterung Dell Studio™ Slim 540s – Service-Handbuch VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Wieder Einsetzen der Computerabdeckung). 1 Halterung 2 Kartenhalteklammer 3 Entriegelungshebel für die Kartenhalterung ... -
Seite 5: Austauschen Des Gummifußes
Zurück zum Inhaltsverzeichnis Austauschen des Gummifußes Dell Studio™ Slim 540s – Service-Handbuch Austauschen des an der Seite des Computers befindlichen Gummifußes Austauschen des Gummifußes an der Unterseite des Computers VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Austauschen des an der Seite des Computers befindlichen Gummifußes 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Stellen Sie den Computer in die aufrechte Position, und drehen Sie den Computer so, dass die Vorderseite des Computers zur Seite zeigt. - Seite 6 4. Um den Gummifuß auszutauschen, drücken Sie den Gummifuß in die Vertiefung des Gehäusegummifußes. Gummifuß Gummifußvertiefung Zurück zum Inhaltsverzeichnis ...
-
Seite 7: Austauschen Von Pci/Pci Express-Karten
Zurück zum Inhaltsverzeichnis Austauschen von PCI/PCI Express-Karten Dell Studio™ Slim 540s – Service-Handbuch Entfernen einer PCI/PCI Express-Karte Installieren einer PCI/PCI Express-Karte Konfigurieren Ihres Computers nach Entfernen oder Installieren einer PCI/PCI-Express-Karte VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen einer PCI/PCI Express-Karte 1. Entfernen Sie den Kartentreiber und die Karten-Software aus dem Betriebssystem. Weitere Informationen finden Sie im Setup-Handbuch. -
Seite 8: Installieren Einer Pci/Pci Express-Karte
Um den Entfernungsvorgang abzuschließen, sehen Sie nach unter Konfigurieren Ihres Computers nach Entfernen oder Installieren einer PCI/PCI- Express-Karte. Installieren einer PCI/PCI Express-Karte 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Nehmen Sie die Abdeckung des Computers ab. Siehe Wieder Einsetzen der Computerabdeckung. 3. Lösen Sie die Kartenhalteklammern, indem Sie den Entriegelungshebel für die Kartenhalterung anheben. ... - Seite 9 5 Halterung im Steckplatz 6 Halterung steckt außerhalb der Steckplatzöffnung 9. Befestigen Sie die Befestigungsklammer, und drücken Sie anschließend auf die Kartenhalteklammer, um sie auf dem Steckplatz zu positionieren. Damit gewährleisten Sie, dass: Führungsklemme und -kerbe aufeinander stoßen. dass die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind, dass die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt. HINWEIS: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. Andernfalls lässt sich möglicherweise die Computerabdeckung nicht mehr richtig schließen, oder das System wird beschädigt. 10. Schließen Sie die entsprechenden Kabel gegebenenfalls an die Karte an. Die Kabelverbindungen sind in der Dokumentation zur Karte beschrieben. 11. Setzen Sie die Computerabdeckung wieder auf, verbinden Sie den Computer und die zugehörigen Geräte mit dem Netzstrom und schalten Sie sie dann ein. Um die Installation abzuschließen, lesen Sie unter Konfigurieren Ihres Computers nach Entfernen oder Installieren einer PCI/PCI-Express-Karte nach.
-
Seite 10: Austauschen Der Batterie
Zurück zum Inhaltsverzeichnis Austauschen der Batterie Dell Studio™ Slim 540s – Service-Handbuch VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Eine falsch eingesetzte neue Batterie kann explodieren. Tauschen Sie die Batterie nur gegen denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ aus. Leere Batterien sind den Herstelleranweisungen entsprechend zu entsorgen. -
Seite 12: Wieder Einsetzen Der Computerabdeckung
Zurück zum Inhaltsverzeichnis Wieder Einsetzen der Computerabdeckung Dell Studio™ Slim 540s – Service-Handbuch VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Um elektrischem Schlag, Verletzungen durch bewegliche Lüfterflügel oder sonstigen unerwarteten Verletzungen vorzubeugen, trennen Sie Ihren Computer immer erst vom Stromnetz, bevor Sie die Abdeckung abnehmen. HINWEIS: Stellen Sie sicher, dass auf der Arbeitsfläche genügend Platz für die abgenommene Computerabdeckung vorhanden ist (mindestens 30 cm). 1. Folgen Sie den Anweisungen unter Vorbereitung. ... -
Seite 13: Austauschen Des Prozessors
Zurück zum Inhaltsverzeichnis Austauschen des Prozessors Dell Studio™ Slim 540s – Service-Handbuch VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. HINWEIS: Führen Sie die folgenden Schritte nur aus, wenn Sie mit dem Entfernen und Austauschen von Hardware vertraut sind. Bei falscher Vorgehensweise könnte die Systemplatine beschädigt werden. Weitere Informationen zur Kontaktaufnahme mit dem Technischen Support von Dell finden Sie im Setup-Handbuch. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Wieder Einsetzen der Computerabdeckung). VORSICHT: Trotz Kunststoffblende kann die Kühlkörperbaugruppe während des normalen Betriebs sehr heiß werden. Halten Sie vor dem ... - Seite 14 8. Packen Sie den neuen Prozessor aus, und achten Sie dabei darauf, dass Sie die Unterseite des neuen Prozessors nicht berühren. Prozessorabdeckung Halterung Prozessor Sockel Mittlere Abdeckungsverriegelung Freigabehebel Vordere Führungskerbe Prozessor Stift-1-Anzeige Hintere Führungskerbe 9. Ist der Freigabehebel am Sockel nicht vollständig geöffnet, bringen Sie den Hebel in die geöffnete Position. 10. Richten Sie die vorderen und hinteren Führungskerben am Prozessor mit den entsprechenden Führungskerben am Sockel aus. 11. Richten Sie die Stift-1-Ecken des Prozessors und die des Sockels aus. HINWEIS: Um Schäden zu vermeiden, stellen Sie sicher, dass der Prozessor richtig mit dem Sockel ausgerichtet ist, und wenden Sie beim Einsetzen des Prozessors keine übermäßige Kraft auf. ...
- Seite 15 ...
-
Seite 16: Austauschen Von Laufwerken
Zurück zum Inhaltsverzeichnis Austauschen von Laufwerken Dell Studio™ Slim 540s – Service-Handbuch Einbauen des Festplattenlaufwerks Wieder Einbauen des optischen Laufwerks Wieder Einbauen des Media-Kartenlaufwerks Wieder Einsetzen des FlexDock Entfernen des herausbrechbaren Metallplättchens des FlexBay-/FlexDock- Laufwerks Wieder Einsetzen des FlexBay-/FlexDock- Laufwerkeinschubs VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. ANMERKUNG: Das System unterstützt keine IDE-Geräte. ANMERKUNG: Das 3,5-Zoll-Media-Kartenlaufwerk ist nicht gegen den Festplattenträger austauschbar. -
Seite 17: Wieder Einbauen Des Optischen Laufwerks
HINWEIS: Achten Sie darauf, dass Sie die Festplattenplatine beim Entfernen oder neu Einsetzen des Festplattenlaufwerks nicht zerkratzen. 5. Lesen Sie vor dem Austauschen des Festplattenlaufwerks die Dokumentation für das Festplattenlaufwerk, um sicherzustellen, dass es für Ihren Computer konfiguriert wurde und sich dafür eignet. 6. Verbinden Sie die vier Ansatzschrauben mit dem Festplattenlaufwerk. 7. Schließen Sie das Netz- und Datenkabel an der Festplatte an. ... -
Seite 18: Wieder Einbauen Des Media-Kartenlaufwerks
Optisches Laufwerk Schrauben (4) 8. Richten Sie die Ansatzschrauben des optischen Laufwerks an den Steckplätzen des Schachts für das optische Laufwerk aus. 9. Schieben Sie das optische Laufwerk so weit, bis es einrastet. 10. Schließen Sie das Netz- und Datenkabel an das optische Laufwerk an. 11. Schließen Sie das Netz- und Datenkabel an die Systemplatine an. ... - Seite 19 Optisches Laufwerk Klemmfeder Media-Kartenlaufwerk 5. Ziehen Sie das FlexBay-USB-Kabel und das Stromkabel von der Rückseite des Media-Kartenlaufwerk und vom internen USB-Anschluss (F_USB5) der Systemplatine ab (siehe Komponenten der Systemplatine). 6. Drücken Sie die beiden Klemmfedern zusammen, und schieben Sie das Media-Kartenlaufwerk zusammen mit dem FlexBay-Laufwerksgehäuse aus dem FlexBay-Schacht. 7. Entfernen Sie die beiden Schrauben, die das Media-Kartenlaufwerk am FlexBay-Laufwerksgehäuse befestigen. ...
-
Seite 20: Wieder Einsetzen Des Flexdock
21. Schließen Sie den Computer und die zugehörigen Geräte an Steckdosen an und schalten Sie sie ein. Wieder Einsetzen des FlexDock 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Wieder Einsetzen der Computerabdeckung). 3. Entfernen Sie die Frontblende (siehe Austauschen der Frontblende). 4. Entfernen Sie das optische Laufwerk (siehe Wieder Einbauen des optischen Laufwerks). -
Seite 21: Entfernen Des Herausbrechbaren Metallplättchens Des Flexbay-/Flexdock
9. Wenn Sie das FlexDock-Laufwerk nicht neu installieren: a. Bauen Sie das optische Laufwerk wieder ein (siehe Wieder Einbauen des optischen Laufwerks). b. Setzen Sie den FlexBay-/FlexDock-Laufwerkseinschub wieder ein. c. Setzen Sie die Frontblende wieder auf (siehe Austauschen der Frontblende). - Seite 22 1 Frontblende 2 FlexBay- 3 FlexBay- Laufwerkseinschubhebel Laufwerkseinschub 1. Entfernen Sie die Frontblende (siehe Austauschen der Frontblende). 2. Drücken Sie den FlexBay-Laufwerkseinschubhebel vorsichtig nach außen, um die Sperre zu lösen. 3. Ziehen Sie den FlexBay-Laufwerkseinschub über die Frontblende heraus. 4. Richten Sie zum erneuten Einsetzen des FlexBay-Laufwerkseinschubs den FlexBay-Laufwerkseinschub in die richtige Position. ...
-
Seite 23: Lüfter Austauschen
Zurück zum Inhaltsverzeichnis Lüfter austauschen Dell Studio™ Slim 540s – Service-Handbuch Austauschen des Gehäuselüfters Austauschen des Gehäuselüfters und der Kühlkörperbaugruppe VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Um elektrischem Schlag, Verletzungen durch bewegliche Lüfterflügel oder sonstigen unerwarteten Verletzungen vorzubeugen, trennen Sie Ihren Computer immer erst vom Stromnetz, bevor Sie die Abdeckung abnehmen. Austauschen des Gehäuselüfters HINWEIS: Beim Entfernen des Gehäuselüfters berühren Sie nicht die Ventilatorflügel. Dadurch könnte der Lüfter beschädigt werden. Gehäuselüfterführung Lüfter - Obere Kerbe Schraube Gehäuselüfter 1. Folgen Sie den Anweisungen unter Vorbereitung. - Seite 24 HINWEIS: Berühren Sie nicht die Ventilatorflügel, wenn Sie den Prozessorlüfter und die Kühlkörperbaugruppe entfernen. Dadurch könnte der Lüfter beschädigt werden. HINWEIS: Der Prozessorlüfter ist eine Einheit mit dem Kühlkörper. Versuchen Sie nie, nur den Prozessorlüfter allein zu entfernen. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Wieder Einsetzen der Computerabdeckung). 3. Trennen Sie das Lüfterkabel vom FAN_CPU-Anschluss auf der Systemplatine (siehe Komponenten der Systemplatine). 4. Schieben Sie vorsichtig alle Kabel zur Seite, die über der Lüfter- Kühlkörper-Einheit angeordnet sind. ...
-
Seite 25: Austauschen Der Frontblende
Zurück zum Inhaltsverzeichnis Austauschen der Frontblende Dell Studio™ Slim 540s – Service-Handbuch VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Wieder Einsetzen der Computerabdeckung). 1 Untere Laschen auf der 2 Obere Laschen auf der... -
Seite 26: Austauschen Der Vorderen E/A-Leiste
Zurück zum Inhaltsverzeichnis Austauschen der vorderen E/A-Leiste Dell Studio™ Slim 540s – Service-Handbuch VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Wieder Einsetzen der Computerabdeckung). 3. Entfernen Sie die Frontblende (siehe Austauschen der Frontblende). - Seite 27 Zurück zum Inhaltsverzeichnis ...
-
Seite 28: Austauschen Von Speichermodulen
Zurück zum Inhaltsverzeichnis Austauschen von Speichermodulen Dell Studio™ Slim 540s – Service-Handbuch VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Wieder Einsetzen der Computerabdeckung). 3. Suchen Sie die Speichermodule auf der Systemplatine (siehe Komponenten der Systemplatine). - Seite 29 Kerben (2) Speichermodul Kerbe Halterung HINWEIS: Um Schäden am Speichermodul zu vermeiden, setzen Sie das Speichermodul gerade ein, und drücken es gleichmäßig an beiden Seiten in den Sockel. 8. Schieben Sie das Speichermodul in den Sockel, bis es einrastet. Wenn das Speichermodul richtig eingesetzt wurde, rasten die Sicherungsklammern in den Kerben an beiden Modulenden ein. ...
-
Seite 30: Einsetzen Des Netzteils
Zurück zum Inhaltsverzeichnis Einsetzen des Netzteils Dell Studio™ Slim 540s – Service-Handbuch VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Um elektrischem Schlag, Verletzungen durch bewegliche Lüfterflügel oder sonstigen unerwarteten Verletzungen vorzubeugen, trennen Sie Ihren Computer immer erst vom Stromnetz, bevor Sie die Abdeckung abnehmen. HINWEIS: Führen Sie die folgenden Schritte nur aus, wenn Sie mit dem Entfernen und Austauschen von Hardware vertraut sind. Bei falscher Vorgehensweise könnte der Computer beschädigt werden. Weitere Informationen zur Kontaktaufnahme mit dem Technischen Support von Dell finden Sie im Setup-Handbuch. 1. Folgen Sie den Anweisungen unter Vorbereitung. - Seite 31 8. Schließen Sie die Gleichstromkabel wieder an die Laufwerke und die Systemplatine an. ANMERKUNG: Überprüfen Sie alle Verbindungen nochmals genau auf korrekte und sichere Verlegung. 9. Setzen Sie die Computerabdeckung wieder auf (siehe Wieder Einsetzen der Computerabdeckung). 10. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an und schalten Sie sie ein. Zurück zum Inhaltsverzeichnis ...
-
Seite 32: Austauschen Der Systemplatine
Zurück zum Inhaltsverzeichnis Austauschen der Systemplatine Dell Studio™ Slim 540s – Service-Handbuch VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. HINWEIS: Führen Sie die folgenden Schritte nur aus, wenn Sie mit dem Entfernen und Austauschen von Hardware vertraut sind. Bei falscher Vorgehensweise könnte die Systemplatine beschädigt werden. Weitere Informationen zur Kontaktaufnahme mit dem Technischen Support von Dell finden Sie in der Setup-Anleitung. 1. Folgen Sie den Anweisungen unter Vorbereitung. 2. Entfernen Sie die Computerabdeckung (siehe Wieder Einsetzen der Computerabdeckung). ... - Seite 33 12. Bauen Sie den Prozessor ein (siehe Austauschen des Prozessors). HINWEIS: Vergewissern Sie sich, dass die Kühlkörperbaugruppe in der richtigen Position fest sitzt. 13. Setzen Sie die Speichermodule wieder ein (siehe Austauschen von Speichermodulen). Setzen Sie sämtliche Erweiterungskarten wieder auf die Systemplatine ein (siehe Austauschen von PCI/PCI Express-Karten). 15. Setzen Sie die Computerabdeckung wieder auf (siehe Wieder Einsetzen der Computerabdeckung).
- Seite 34 Aufrufen des System-Setups 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Wenn das blaue DELL™-Logo erscheint, warten Sie auf die F2- Eingabeaufforderung und drücken Sie dann sofort auf <F2>. ANMERKUNG: Die Aufforderung zum Drücken von F2 bedeutet, dass die Tastatur initialisiert wurde. Diese Aufforderung kann sehr schnell erscheinen; es muss also auf die Einblendung geachtet und dann <F2> gedrückt werden. Wenn F2 vor der Aufforderung gedrückt wird, geht dieser Tastendruck verloren. Falls Sie zu lange gewartet haben und das Betriebssystem-Logo eingeblendet wird, warten Sie noch, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie danach den Computer herunter (siehe...
- Seite 35 SATA1 Anzeige des auf SATA1 integrierten SATA-Laufwerks. SATA2 SATA-Port ist nicht vorhanden. SATA3 SATA-Port ist nicht vorhanden. SATA4 Anzeige des auf SATA2 integrierten SATA-Laufwerks. SATA5 Anzeige des auf SATA3 integrierten SATA-Laufwerks. System Info (Systeminformationen) Liste der BIOS-Version, des Systemnamens, der Systemkennnummer und der Service-Tag-Nummer. Memory Info (Speicherdaten) Zeigt die installierte Speichermenge, Speichergeschwindigkeit, den Kanalmodus (dual oder einfach) und die Art des installierten Speichers an.
-
Seite 36: Ändern Der Startreihenfolge Für Den Aktuellen Startvorgang
Ändern der Startreihenfolge für den aktuellen Startvorgang Sie können diese Funktion zum Ändern der festgelegten Startreihenfolge verwenden, z. B. um vom CD-/DVD-Laufwerk zu starten, um Dell Diagnostics auf dem Drivers and Utilities-Datenträger auszuführen. Nach Abschluss des Diagnosetests wird die vorige Startreihenfolge wieder hergestellt. Sie können mit dieser Funktion auch festlegen, dass der Computer von einem USB-Gerät wie z. B. einem USB-Diskettenlaufwerk oder USB-Speicherstick neu startet. 1. Wenn Sie den Computer von einem USB-Gerät starten möchten, verbinden Sie das USB-Gerät mit einem USB-Anschluss. 2. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 3. Wenn F2 = Setup, F12 = Startmenü in der oberen rechten Ecke des Bildschirms angezeigt wird, drücken Sie die Taste <F12>. ... -
Seite 37: Löschen Von Cmos-Einstellungen
b. Entfernen Sie den 2-poligen Jumper-Stecker von den Stiften 2 und 3 und stecken Sie ihn auf die Stifte 1 und 2. c. Warten Sie ca. fünf Sekunden ab zum Löschen des Kennworts. d. Entfernen Sie den 2-poligen Jumper-Stecker von den Stiften 1 und 2 und stecken Sie ihn wieder zurück auf die Stifte 2 und 3, um die Kennwort- Funktion zu aktivieren. 4. Setzen Sie die Computerabdeckung wieder auf (siehe Wieder Einsetzen der Computerabdeckung). -
Seite 38: Löschen Und Neu Beschreiben Des Bios
1. Schalten Sie den Computer ein. 2. Machen Sie die BIOS-Aktualisierungsdatei für Ihren Computer auf der Dell Support-Website unter support.dell.com ausfindig. ANMERKUNG: Wählen Sie Länder/Regionen außerhalb der USA über die Drop-Down-Liste am unteren Ende der Dell Support-Website aus, und suchen Sie dann die für Ihren Computer passende BIOS-Aktualisierungsdatei. 3. Klicken Sie auf Download Now (Jetzt herunterladen), um die Datei herunterzuladen. ... -
Seite 39: Technische Übersicht
Zurück zum Inhaltsverzeichnis Technische Übersicht Dell Studio™ Slim 540s – Service-Handbuch Innenansicht des Computers Komponenten der Systemplatine VORSICHT: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Innenansicht des Computers 1 Netzteil 2 Festplattenlaufwerk 3 Vordere E/A- 4 FlexBay-Laufwerk mit optionalem Media- Leiste Kartenlaufwerk 5 Optisches 6 Gehäuselüfter Laufwerk Komponenten der Systemplatine... - Seite 40 Prozessor-Sockel (CPU) Anschluss des Prozessorlüfters (CPU_FAN) leerer CMOS-Jumper (CMOS_PW) CMOS-Jumper (CLEAR CMOS) Speichermodulanschluss Speichermodulanschluss (DIMM_1) (DIMM_3) Speichermodulanschluss Speichermodulanschluss (DIMM_2) (DIMM_4) Anschluss der 10 Anschluss für serielles ATA- Hauptstromversorgung (ATX Festplattenlaufwerk (SATA0) POWER) 11 Anschluss für serielles ATA- 12 Anschluss für serielles ATA- Festplattenlaufwerk (SATA1) Festplattenlaufwerk (SATA5) 13 Anschluss für serielles ATA- 14 S/PDIF-Ausgangsanschluss Festplattenlaufwerk (SATA4) (SPDIF_OUT1) 15 Frontblendenanschluss...
-
Seite 41: Anmerkungen, Hinweise Und Vorsichtshinweise
