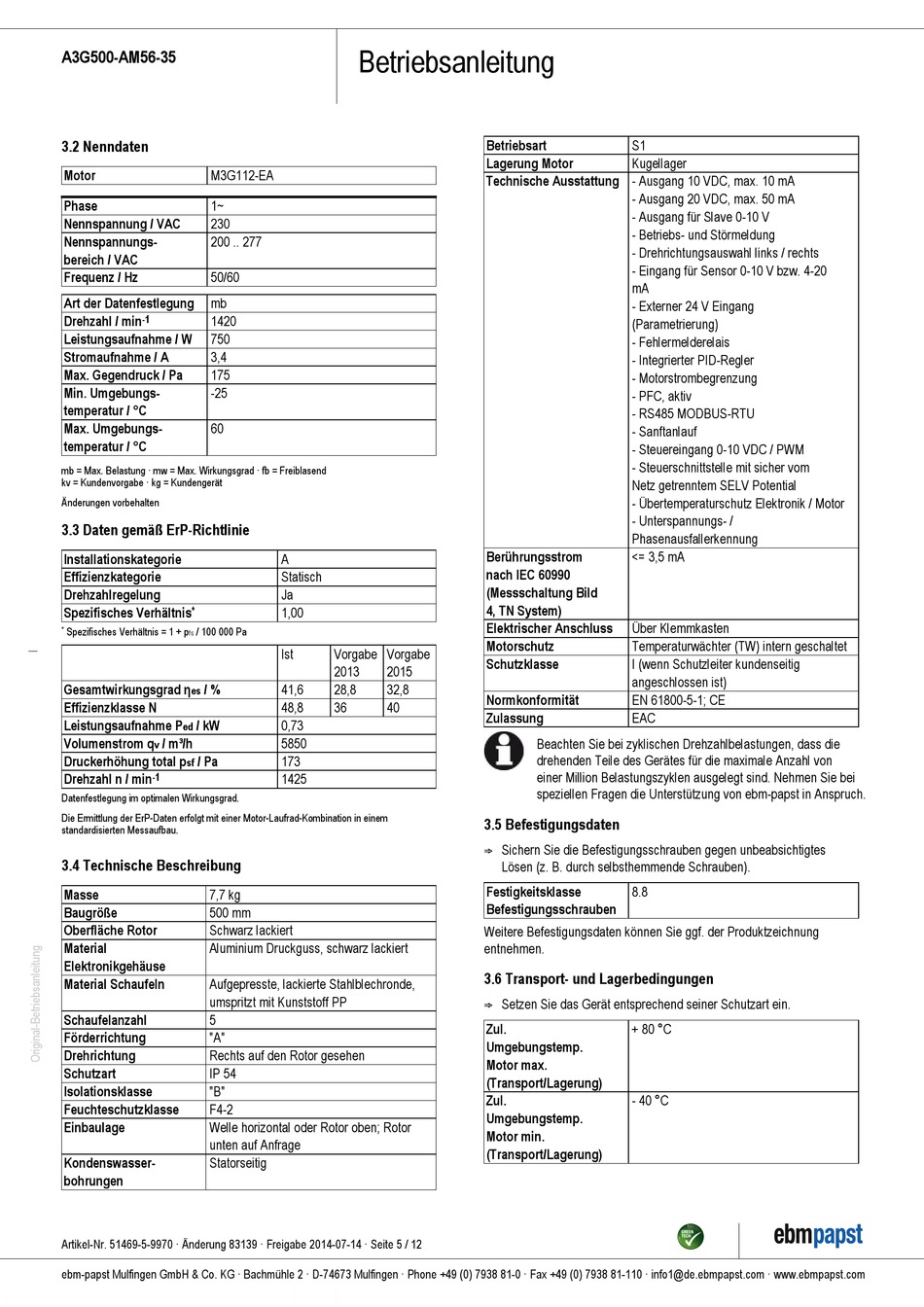

A3G500-AM56-35

3.2 Nenndaten

Motor
M3G112-EA
Phase
1~
Nennspannung / VAC
230
Nennspannungs-
200 .. 277
bereich / VAC
Frequenz / Hz
50/60
Art der Datenfestlegung
mb
-1
Drehzahl / min
1420
Leistungsaufnahme / W
750
Stromaufnahme / A
3,4
Max. Gegendruck / Pa
175
Min. Umgebungs-
-25
temperatur / °C
Max. Umgebungs-
60
temperatur / °C
mb = Max. Belastung · mw = Max. Wirkungsgrad · fb = Freiblasend
kv = Kundenvorgabe · kg = Kundengerät
Änderungen vorbehalten
3.3 Daten gemäß ErP-Richtlinie
Installationskategorie
Effizienzkategorie
Drehzahlregelung
Spezifisches Verhältnis
*
*
Spezifisches Verhältnis = 1 + p
/ 100 000 Pa
fs
Gesamtwirkungsgrad η
/ %
es
Effizienzklasse N
Leistungsaufnahme P
/ kW
ed
Volumenstrom q
/ m³/h
v
Druckerhöhung total p
/ Pa
sf
Drehzahl n / min
-1
Datenfestlegung im optimalen Wirkungsgrad.
Die Ermittlung der ErP-Daten erfolgt mit einer Motor-Laufrad-Kombination in einem
standardisierten Messaufbau.

3.4 Technische Beschreibung

Masse
7,7 kg
Baugröße
500 mm
Oberfläche Rotor
Schwarz lackiert
Material
Aluminium Druckguss, schwarz lackiert
Elektronikgehäuse
Material Schaufeln
Aufgepresste, lackierte Stahlblechronde,
umspritzt mit Kunststoff PP
Schaufelanzahl
5
Förderrichtung
"A"
Drehrichtung
Rechts auf den Rotor gesehen
Schutzart
IP 54
Isolationsklasse
"B"
Feuchteschutzklasse
F4-2
Einbaulage
Welle horizontal oder Rotor oben; Rotor
unten auf Anfrage
Kondenswasser-
Statorseitig
bohrungen
Artikel-Nr. 51469-5-9970 · Änderung 83139 · Freigabe 2014-07-14 · Seite 5 / 12
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
A
Statisch
Ja
1,00
Ist
Vorgabe
Vorgabe
2013
2015
41,6
28,8
32,8
48,8
36
40
0,73
5850
173
1425
Betriebsart
S1
Lagerung Motor
Kugellager
Technische Ausstattung - Ausgang 10 VDC, max. 10 mA
- Ausgang 20 VDC, max. 50 mA
- Ausgang für Slave 0-10 V
- Betriebs- und Störmeldung
- Drehrichtungsauswahl links / rechts
- Eingang für Sensor 0-10 V bzw. 4-20
mA
- Externer 24 V Eingang
(Parametrierung)
- Fehlermelderelais
- Integrierter PID-Regler
- Motorstrombegrenzung
- PFC, aktiv
- RS485 MODBUS-RTU
- Sanftanlauf
- Steuereingang 0-10 VDC / PWM
- Steuerschnittstelle mit sicher vom
Netz getrenntem SELV Potential
- Übertemperaturschutz Elektronik / Motor
- Unterspannungs- /
Phasenausfallerkennung
Berührungsstrom
<= 3,5 mA
nach IEC 60990
(Messschaltung Bild
4, TN System)
Elektrischer Anschluss
Über Klemmkasten
Motorschutz
Temperaturwächter (TW) intern geschaltet
Schutzklasse
I (wenn Schutzleiter kundenseitig
angeschlossen ist)
Normkonformität
EN 61800-5-1; CE
Zulassung
EAC
Beachten Sie bei zyklischen Drehzahlbelastungen, dass die
drehenden Teile des Gerätes für die maximale Anzahl von
einer Million Belastungszyklen ausgelegt sind. Nehmen Sie bei
speziellen Fragen die Unterstützung von ebm-papst in Anspruch.

3.5 Befestigungsdaten

; Sichern Sie die Befestigungsschrauben gegen unbeabsichtigtes
Lösen (z. B. durch selbsthemmende Schrauben).
Festigkeitsklasse
8.8
Befestigungsschrauben
Weitere Befestigungsdaten können Sie ggf. der Produktzeichnung
entnehmen.

3.6 Transport- und Lagerbedingungen

; Setzen Sie das Gerät entsprechend seiner Schutzart ein.
Zul.
+ 80 °C
Umgebungstemp.
Motor max.
(Transport/Lagerung)
Zul.
- 40 °C
Umgebungstemp.
Motor min.
(Transport/Lagerung)
