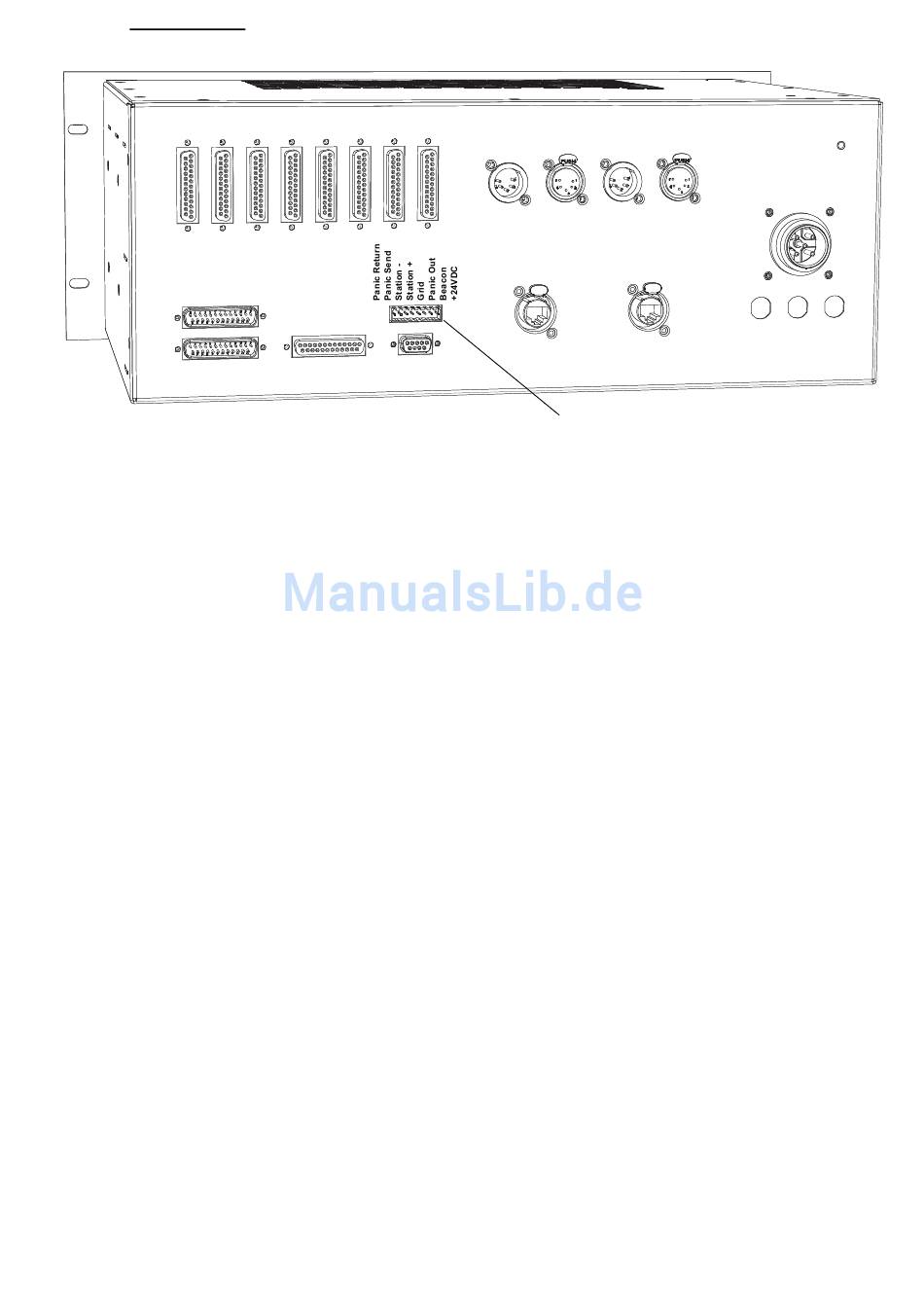

R ü c k a n s i c h t
A
FEEDBACK
Dimmer-Ausgänge
Die Dimmer-Ausgänge verbinden den FDX-3000-Prozessor mit den
Dimmermodulschächten. Sie sollten in der Regel bereits im Werk vorkonfiguriert worden
sein. Sie sind in Blöcke aus 12 Dimmern konfiguriert, von A(1-12) bis H(85-96).
Rückmeldung
Durch die Feedback-Verbindungen kann FDX3000 den Spannungs- und Stromstatus für
Module bestimmen, die eine Erkennung unterstützen. Auch diese beiden Feedback-
Verbindungen sollten bereits im Werk vorkonfiguriert worden sein.
15VDC
Die 15-VDC-Verbindung versorgt die FDX-Dimmermodule mit 15 V.
Option Anschluss
Der Option Anschluss ermöglicht den Anschluss von Schrankoptionen wie Panik (siehe
Seite
diesen Anschlüssen finden Sie bei den Terminierungsmarkierungen an der Rückseite des
FDX3000-Einschubs.
DMX-Anschlüsse
Der FDX3000-Prozessor besitzt DMX In- und Thru-Anschlüsse an zwei 5-poligen XLR-
Anschlüssen gemäß Industriestandard. Die beiden DMX-Ports A und B werden mit beiden
redundanten Prozessoren verbunden.
Ethernet-Anschlüsse
Es gibt zwei Ethernet-Anschlüsse mit Neutrik Ethercon-Anschlüssen, die entweder mit
einem Neutrik Ethercon-Stecker oder RJ45 Standard-Stecker angeschlossen werden
können. „Net A" wird mit A (oberen) CEM3 verbunden, „Net B" mit dem unteren. Die CEM3
besitzen einen internen Schalter, der die gleichzeitige Verwendung der Ethernet-
Anschlüsse an der Rückseite und an der Vorderseite ermöglicht.
Stromversorgung
Der Stromversorgungsanschluss ist dreiphasig ausgelegt und wird von der
Schrankversorgung gespeist. Der FDX3000-Prozessor funktioniert ungeachtet von
Phasenverlusten. Solange mindestens eine Phase aktiv ist, dimmt der Prozessor alle
Dimmer, die noch mit Strom versorgt werden.
60
DIMMER-AUSGÄNGE
B
C
D
E
F
G
EXT
35), Stationen (siehe
H
DMX A
NET A
15VDC
Seite
14) und eine entfernte Signallampe. Informationen zu
DMX B
NET B
Option Anschluss
CEM3 Benutzerhandbuch
POWER
FUSES
