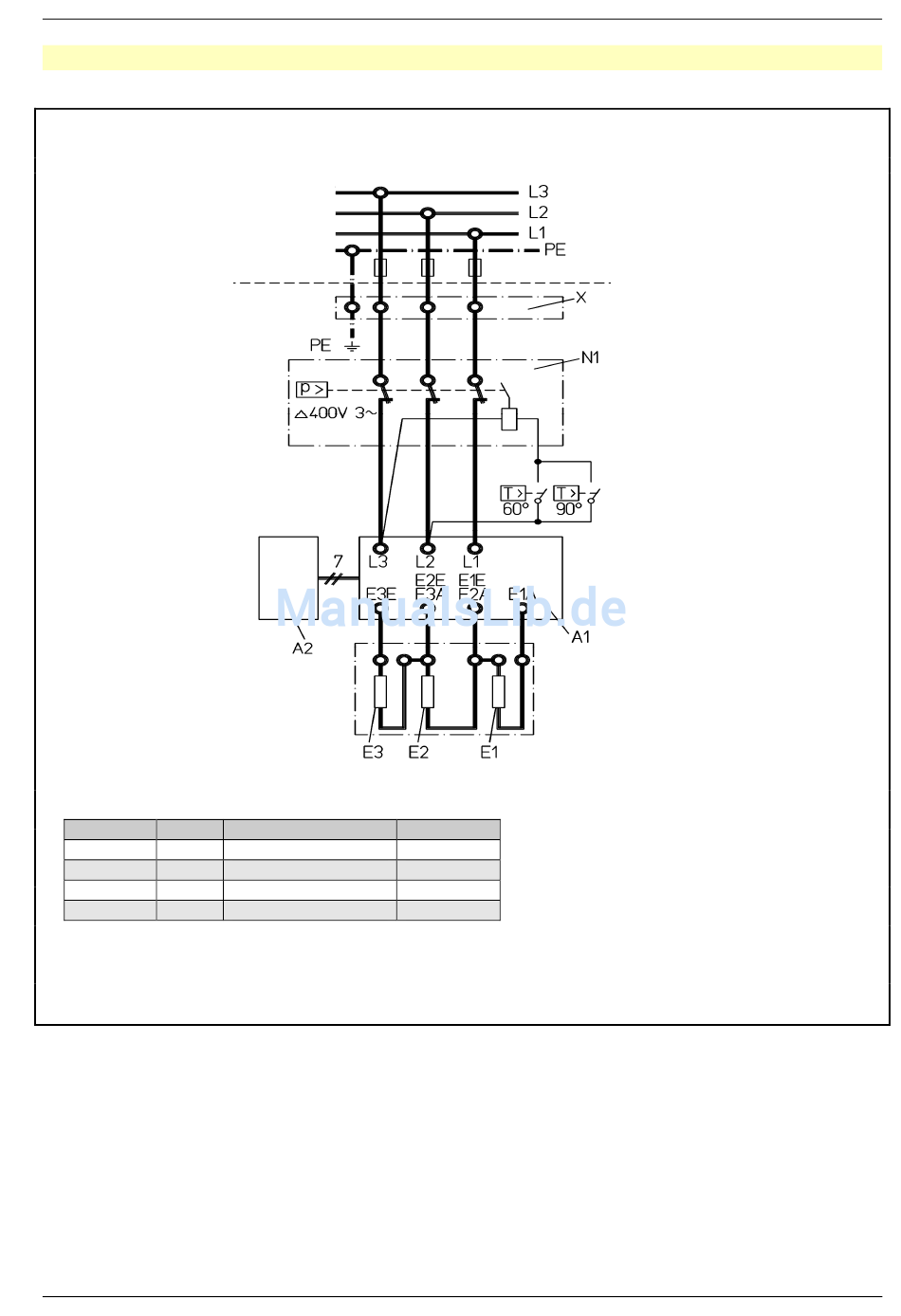

5.1.2 Stromlaufplan

Gerätetyp E.-Nr.
DES 1802 11/0807
DES 2102 11/0808
DES 2402 11/0809
DES 2702 11/0813
alle Werte +/- 10%
Heizkörper ist defekt, wenn Widerstand ∞ (unendlich).
20
Bemessungsleistung
18 kW
21 kW
24 kW
27 kW
www.dimplex.de
X – Klemmleiste
Widerstand
N1 – Sicherheitseinrichtung (SSE)
ca. 27 Ω
A1 – Leistungselektronik
ca. 23 Ω
A2 – Regelungselektronik mit Hallsensor
ca. 20 Ω
E1 – Heizkörper 1
ca. 19 Ω
E2 – Heizkörper 2
E3 – Heizkörper 3
Heizkörper / Stromlaufpläne
