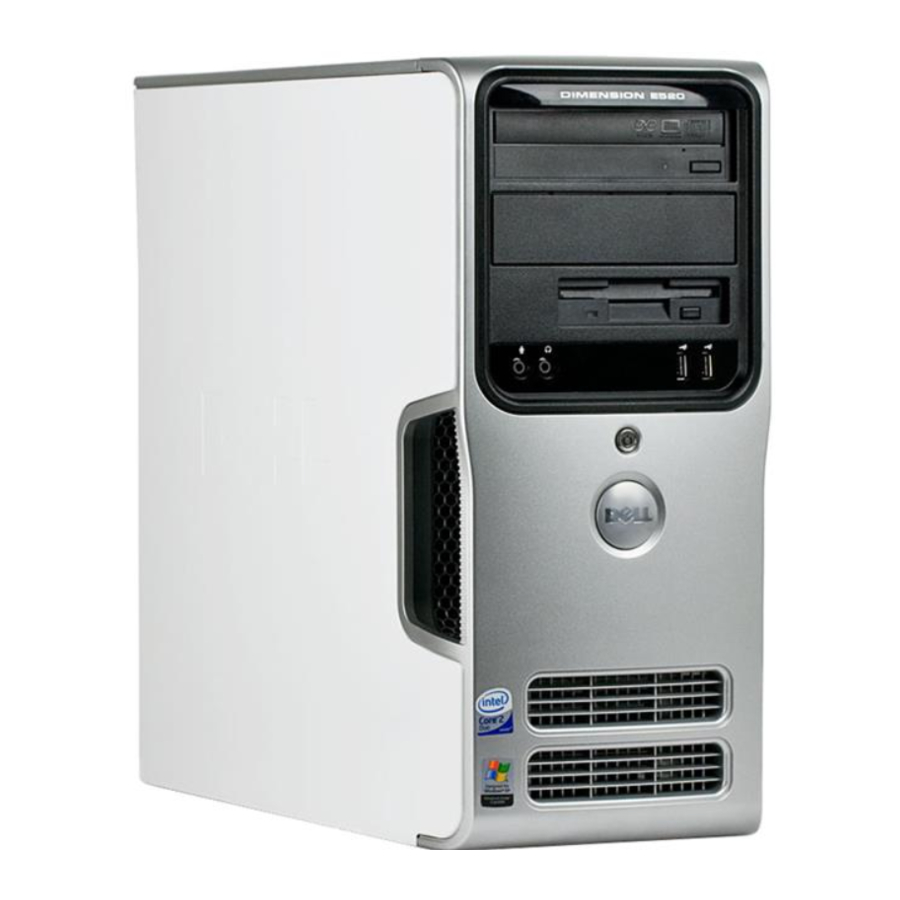

Seite 1 Dell™ Dimension™ E520 Benutzerhandbuch Sperrklinke der Service-Kennnummer Abdeckung CD/DVD-Auswurftaste CD/DVD-Aktivitätsanzeige FlexBay für optionales Diskettenlaufwerk oder Medienkartenlesegerät Mikrofonanschluss Kopfhöreranschluss Diagnoseanzeigen Festplattenlaufwerkanzeige Netzschalter/ Aktivitätanzeige USB 2.0-Anschlüsse (2) Netzstromanschluss Soundanschlüsse (integriert) (6) Optionaler VGA- Bildschirmanschluss (integriert) USB 2.0-Anschlüsse (6) Netzwerkadapter PCI-Express-Grafikkarte Kartensteckplätze für PCI Express x16...
Seite 2: Anmerkungen, Hinweise Und Warnungen
DellNet, Dell TravelLite, Strike Zone und PowerConnect sind Marken von Dell Inc.; Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und wird von Dell unter Lizenz verwendet; Intel und Pentium sind eingetragene Marken von Intel Corporation; Microsoft, Windows und Outlook sind eingetragene Marken von Microsoft Corporation; ENERGY STAR ist eine eingetragene Marke der US-amerikanischen Environmental Protection Agency.
Seite 3: Inhaltsverzeichnis
Inhalt Informationsquellen ....... . Einrichten und Verwenden des Computers ... . Einrichten eines Druckers .
Seite 4 ....Dell™ DataSafe (optional) ......
Seite 5 ......Verwenden von Dell PC Restore by Symantec ....
Seite 6 Rückseite des Computers ......Anschlüsse auf der Rückseite ..... . . Entfernen der Computerabdeckung .
Seite 7 ....... Bedingungen des technischen Supports von Dell (nur USA) ..
Seite 8 Inhalt...
Seite 9: Informationsquellen
Verfügung. ANMERKUNG: Weitere Informationen sind möglicherweise im Lieferumfang des Computers enthalten. Wonach suchen Sie? Hier finden Sie es • Garantieinformationen Dell™ Produktinformationshandbuch • Allgemeine Bedingungen (nur USA) • Sicherheitshinweise • Betriebsbestimmungen • Hinweise zur Ergonomie • Endbenutzer-Lizenzvertrag • Einrichtung des Computers...
Seite 10 • Kundenforum — Online-Diskussion mit anderen Große Unternehmen, staatliche Dell-Kunden Einrichtungen und Kunden aus dem Bildungswesen können • Upgrades — Aktualisierungsinformationen für die speziell konzipierte Dell Premier Support-Website unter Komponenten wie Speicher, Festplatten und premier.support.dell.com nutzen. Betriebssysteme • Kundenbetreuung — Kontaktinformationen,...
Seite 11 • Desktop System Software (DSS) – Wenn Sie das So laden Sie die Desktop System Software herunter: Betriebssystem neu auf dem Computer installieren, Suchen Sie die Webadresse support.dell.com auf und sollten Sie auch das DSS-Dienstprogramm neu klicken Sie auf Downloads.
Seite 12 Informationsquellen...
Seite 13: Einrichten Und Verwenden Des Computers
Einrichten und Verwenden des Computers Einrichten eines Druckers HINWEIS: Schließen Sie das Betriebssystem-Setup ab, bevor Sie einen Drucker an den Computer anschließen. Informationen zum Setup sowie Anweisungen zu den folgenden Vorgängen können Sie der Dokumentation zum Drucker entnehmen: • Abrufen und Installieren von Treiber-Updates •...
Seite 14: Herstellen Einer Verbindung Mit Dem Internet
USB-Anschluss am Computer USB-Druckerkabel USB-Anschluss am Drucker 3 Schalten Sie den Drucker und danach den Computer ein. Wenn das Fenster Hardware-Assistent angezeigt wird, klicken Sie auf Abbrechen. 4 Installieren Sie gegebenenfalls den Druckertreiber. Weitere Informationen hierzu finden Sie in der Dokumentation zum Drucker. Herstellen einer Verbindung mit dem Internet ANMERKUNG: Die Internetdienstanbieter (ISPs) und deren Angebote sind länderspezifisch verschieden.
Seite 15: Einrichten Der Internetverbindung
Wenn Sie eine DFÜ-Verbindung nutzen, schließen Sie ein Telefonkabel an den Modemanschluss des Computers sowie an die Telefonbuchse an, bevor Sie die Internetverbindung einrichten. Wenn Sie eine DSL- oder Kabelmodemverbindung nutzen, wenden Sie sich an Ihren ISP , um Anweisungen für das Einrichten zu erhalten.
Seite 16: Wiedergabe Von Cds Und Dvds
Wiedergabe von CDs und DVDs HINWEIS: Üben Sie beim Öffnen oder Schließen der CD- oder DVD-Laufwerkschublade keinen Druck nach unten aus. Die Laufwerkschublade sollte geschlossen sein, wenn Sie das Laufwerk nicht verwenden. HINWEIS: Bewegen Sie den Computer nicht, während CDs oder DVDs wiedergegeben werden. 1 Betätigen Sie die Auswurftaste an der Vorderseite des Laufwerks.
Seite 17: Regeln Der Lautstärke
Eine DVD-Wiedergabesoftware umfasst üblicherweise folgende Schaltflächen: Stopp Aktuelles Kapitel erneut starten Wiedergabe Schnellvorlauf Pause Schnellrücklauf Im Pausenmodus Bild für Bild anzeigen Nächsten Titel oder nächstes Kapitel aufrufen Aktuellen Titel bzw. aktuelles Kapitel fortlaufend wiedergeben Vorherigen Titel oder vorheriges Kapitel aufrufen Auswurftaste Weitere Informationen zur Wiedergabe von CDs und DVDs erhalten Sie, indem Sie im Fenster der CD- oder DVD-Wiedergabesoftware auf Help (Hilfe) klicken (sofern diese Option vorhanden ist).
Seite 18: Kopieren Von Cds Und Dvds
Dieser Abschnitt gilt nur für Computer mit einem Laufwerk vom Typ CD-RW, DVD+/-RW oder CD- RW/DVD (Combo). ANMERKUNG: Die von Dell angebotenen Arten von CD- oder DVD-Laufwerken können von Land zu Land unterschiedlich sein. Im Folgenden ist beschrieben, wie Sie von einer CD oder DVD eine genaue Kopie anfertigen. Sie können Sonic DigitalMedia auch für andere Zwecke einsetzen, etwa zum Erstellen von Musik-CDs aus Audiodateien...
Seite 19: Verwenden Von Unbeschriebenen Cds Und Dvds
Verwenden von unbeschriebenen CDs und DVDs CD-RW-Laufwerke können nur auf CDs (einschließlich schneller CD-RWs) schreiben. DVD-Brenner beschreiben sowohl CDs als auch DVDs. Verwenden Sie leere CD-Rs, um Musik zu brennen oder Daten langfristig zu speichern. Nach dem Erstellen einer CD-R-Disc kann nicht wieder auf dieselbe Disc geschrieben werden (weitere Informationen finden Sie in der Dokumentation von Sonic).
Seite 20: Nützliche Tipps
Nützliche Tipps ® ® • Mit dem Microsoft Windows -Explorer können Sie Dateien direkt nach dem Start von Sonic DigitalMedia per Drag-and-Drop auf eine CD-R oder CD-RW übertragen und ein neues DigitalMedia-Projekt erstellen. • Verwenden Sie CD-Rs, wenn Sie Musik-CDs für die Wiedergabe in normalen Stereoanlagen erstellen möchten.
Seite 21 xD-Picture Card und CompactFlash Typ I und II Memory Stick (MS/MS Pro) SmartMedia (SMC) (CF I/II) sowie MicroDrive- Karte SecureDigital-Karte (SD)/MultiMediaCard (MMC) So verwenden Sie das Medienkartenlesegerät: 1 Überprüfen Sie das Medium oder die Karte, um ein falsches Einlegen zu vermeiden. 2 Schieben Sie das Medium oder die Karte vollständig in den entsprechenden Steckplatz.
Seite 22: Anschließen Von Zwei Bildschirmen
Anschließen von zwei Bildschirmen VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Product Information Guide (Produktinformationshandbuch). HINWEIS: Falls Sie zwei Bildschirme mit VGA-Anschluss anschließen möchten, müssen Sie den optionalen DVI- Adapter verwenden.
Seite 23: Anschließen Eines Bildschirms Mit Vga-Anschluss Und Eines Bildschirms Mit Dvi-Anschluss
* Eventuell nicht bei allen Computern vorhanden Optionaler DVI-Adapter DVI-Anschluss (weiß) TV-OUT-Anschluss VGA-Anschluss (blau) Anschließen eines Bildschirms mit VGA-Anschluss und eines Bildschirms mit DVI-Anschluss 1 Gehen Sie vor wie unter „Vorbereitungen“ auf Seite 65 beschrieben. 2 Verbinden Sie den VGA-Anschluss des Bildschirms mit dem VGA-Anschluss (blau) auf der Rückseite des Computers.
Seite 24: Ändern Der Anzeigeeinstellungen
Ändern der Anzeigeeinstellungen 1 Schalten Sie nach dem Anschließen der Bildschirme oder des Fernsehgeräts den Computer ein. ® ® Der Microsoft Windows -Desktop wird auf dem ersten Bildschirm angezeigt. 2 Aktivieren Sie in den Anzeigeeinstellungen den Klonmodus oder den erweiterten Desktop-Modus. •...
Seite 25: Netzwerkinstallations-Assistent
Netzwerkanschluss Netzwerkgerät Netzwerkadapteranschluss am Computer Netzwerkkabel Netzwerkinstallations-Assistent ® ® Das Betriebssystem Microsoft Windows XP bietet einen Netzwerkinstallations-Assistenten, der Sie durch die Freigabe von Dateien, Druckern oder einer Internetverbindung für Computer in einem Heimnetzwerk oder einem kleinen Firmennetzwerk führt. 1 Klicken Sie auf die Schaltfläche Start , wählen SieAlle Programme→ Zubehör→ Kommunikation und anschließend Netzwerkinstallations-Assistent.
Seite 26: Energieverwaltung
Energieverwaltung ® ® Durch die Energieverwaltungsfunktion von Microsoft Windows XP kann der Stromverbrauch verringert werden, wenn der Computer eingeschaltet ist, jedoch gerade nicht benutzt wird. Es kann entweder nur der Stromverbrauch von Bildschirm und Festplattenlaufwerk verringert werden, oder es wird durch die Verwendung von Standby-Modus bzw.
Seite 27: Eigenschaften Von Energieoptionen
Maus funktionieren, während sich der Computer im Ruhezustand befindet. Da für den Ruhezustand eine bestimmte Datei auf der Festplatte mit ausreichend Kapazität zum Speichern des Speicherinhalts erforderlich ist, erstellt Dell bereits vor dem Ausliefern des Computers eine entsprechend dimensionierte Ruhezustandsdatei. Wenn das Festplattenlaufwerk des Computers beschädigt wird, erstellt Windows XP automatisch eine neue Ruhezustandsdatei.
Seite 28 • Minimale Energieverwaltung Wenn Sie möchten, dass der Computer mit minimalen — Energieeinsparung betrieben wird. • Minimale Batteriebelastung Wenn es sich um einen tragbaren Computer handelt und der Computer — über einen längeren Zeitraum im Akkubetrieb läuft. Um die Standardeinstellungen für ein Energieschema zu ändern, klicken Sie auf die Listenfelder in den Feldern Turn off monitor (Bildschirm ausschalten), Turn off hard disks (Festplatten ausschalten), System stand by (Standby-Modus) und System hibernates (Ruhezustand) und wählen Sie ein Zeitintervall aus der angezeigten Liste.
Seite 29: Hyperthreading
Laufwerke erzeugen. Die Laufwerke sollten dieselbe Größe haben, damit sichergestellt wird, dass das größere Laufwerk keinen nicht zugewiesenen (und damit nicht nutzbaren) Speicher enthält. ANMERKUNG: Wenn Sie den Dell Computer mit RAID erworben haben, ist der Computer mit zwei Festplattenlauf- werken der gleichen Größe konfiguriert. Einrichten und Verwenden des Computers...
Seite 30: Überprüfen Der Raid-Funktion
Überprüfen der RAID-Funktion Der Computer zeigt Informationen über die RAID-Konfiguration beim Startvorgang an, bevor das Betriebssystem geladen wird. Wenn RAID nicht konfiguriert ist, wird die Meldung none defined unter RAID Volumes angezeigt, gefolgt von einer Liste der im System installierten physischen Laufwerke. Wenn ein RAID-Datenträger erkannt wird, können Sie im Feld Status den derzeitigen Zustand der RAID-Konfiguration überprüfen.
Seite 31: Raid-Fehlerbehebung
RAID-Fehlerbehebung Die Fehlerbehebung bei RAID-Festplattenlaufwerken lässt sich auf zwei Weise durchführen. Eine Möglichkeit ist die Verwendung des Dienstprogramms Intel RAID Option ROM. Diese Variante wird ausgeführt, bevor Sie das Betriebssystem auf dem Festplattenlaufwerk installieren. Die zweite Möglichkeit ist die Verwendung von Intel Matrix Storage Manager oder Intel Matrix Storage Console. Diese Variante wird ausgeführt, nachdem Sie das Betriebssystem und Intel Matrix Storage Console installiert haben.
Seite 32: Wiederherstellung Nach Dem Ausfall Einer Festplatte Mit Intel Matrix Storage Manager
Startvorgang fortzusetzen. Dell™ DataSafe (optional) Dell DataSafe ist eine Lösung, mit der Sie Ihre Daten vor unvorhergesehenen Ereignissen schützen können, etwa Datenverlust aufgrund von Systemabstürzen, Festplattenausfällen, Softwareausfällen, Viren und anderen Vorfällen. Unter Verwendung von Intel-Technologie verfügt der Computer so ab Werk über zuverlässigen Datenschutz.
Seite 33: Beheben Von Problemen
Datum angezeigt wird, wechseln Sie die Batterie aus (siehe „Auswechseln der Batterie“ auf Seite 113). Setzen Sie sich mit Dell in Verbindung, wenn die Batterie danach immer noch nicht richtig funktioniert (siehe „Kontaktaufnahme mit Dell“ auf Seite 134).
Seite 34: Laufwerkprobleme
Ü H R E N E L L I A G N O S T I C S A U S . Siehe „Dell Diagnostics“ auf Seite 55. Probleme mit dem CD- und DVD-Laufwerk ANMERKUNG: Vibrationen von schnellen CD- oder DVD-Laufwerken sind normal und können Geräusche verursachen, die nicht auf einen Fehler im Laufwerk oder bei der CD oder DVD hinweisen.
Seite 35: Probleme Mit Dem Festplattenlaufwerk
A U T S P R E C H E R U N D U B W O O F E R Ü B E R P R Ü F E N . Siehe „Probleme mit der Klangwiedergabe und den Lautsprechern“ auf Seite 47. Probleme beim Beschreiben eines CD/DVD-RW-Laufwerks N D E R E R O G R A M M E S C H L I E S S E N...
Seite 36 E R B I N D U N G Z U R E L E F O N L E I T U N G Ü B E R P R Ü F E N E L E F O N B U C H S E Ü B E R P R Ü F E N O D E M D I R E K T A N D E R A N D T E L E F O N B U C H S E A N S C H L I E ß...
Seite 37: Fehlermeldungen
Formfaktor) Stellen Sie sicher, dass alle Kabel fest am E/A-Anschlussfeld und an der Systemplatine angeschlossen sind, und starten Sie den Computer neu. Wenn das Problem damit nicht behoben wird oder wenn es sich um ein Modell mit ultrakleinem Formfaktor handelt, wenden Sie sich an Dell (siehe „Kontaktaufnahme mit Dell“ auf Seite 134).
Seite 38: Tastaturprobleme
Tastaturprobleme VORSICHT: Bevor Sie mit den Vorgehensweisen in diesem Abschnitt beginnen, lesen Sie zunächst die Sicherheitshinweise im Product Information Guide (Produktinformationshandbuch). A S T A T U R K A B E L Ü B E R P R Ü F E N •...
Seite 39: Programm Reagiert Nicht Mehr
Programm reagiert nicht mehr R O G R A M M B E E N D E N Drücken Sie gleichzeitig die Tasten <Strg><Umschalt><Esc>. Klicken Sie auf Anwendungen. Wählen Sie das Programm aus, das nicht mehr reagiert. Klicken Sie auf Task beenden. Wiederholter Programmabsturz ANMERKUNG: Anweisungen für die Installation von Software finden Sie im Allgemeinen in der jeweiligen...
Seite 40: Sonstige Softwareprobleme
Sonstige Softwareprobleme O F T W A R E D O K U M E N T A T I O N L E S E N O D E R N F O R M A T I O N E N Z U R R O B L E M B E H A N D L U N G V O M O F T W A R E H E R S T E L L E R E I N H O L E N •...
Seite 41: Probleme Mit Dem Medienkartenlesegerät
Probleme mit dem Medienkartenlesegerät E I N A U F W E R K B U C H S T A B E Z U G E W I E S E N Wenn Microsoft Windows XP das Medienkartenlesegerät erkennt, wird dem Gerät automatisch ein Laufwerkbuchstabe als nächstes logisches Laufwerk nach allen anderen physischen Laufwerken auf dem System zugewiesen.
Seite 42: Speicherprobleme
Sie sie neu ein, um sicherzustellen, dass der Computer Daten mit den Speichermodulen austauschen kann. • Führen Sie Dell Diagnostics aus (siehe „Dell Diagnostics“ auf Seite 55). E N N W E I T E R E P E I C H E R P R O B L E M E A U F T R E T E N •...
Seite 43: Netzwerkprobleme
O M P U T E R N E U S T A R T E N Mit der Tastenkombination <Strg ><Esc > lässt sich das Menü Start anzeigen. Geben Sie den Buchstaben ein, wählen Sie mit den Pfeiltasten der Tastatur die Option Herunterfahren oder Ausschalten und drücken Sie anschließend die <Eingabetaste>.
Seite 44: Probleme Mit Der Stromversorgung
E T Z W E R K E I N S T E L L U N G E N Ü B E R P R Ü F E N . Setzen Sie sich mit dem Netzwerkadministrator oder der Person in Verbindung, die das Netzwerk eingerichtet hat, um zu überprüfen, ob die Netzwerkein- stellungen richtig sind und das Netzwerk funktioniert.
Seite 45: Druckerprobleme
T R O M V E R S O R G U N G S A N Z E I G E L E U C H T E T S T E T I G G E L B .
Seite 46: Scannerprobleme
T E C K D O S E Ü B E R P R Ü F E N . Stellen Sie sicher, dass an der Steckdose Spannung anliegt, indem Sie probeweise ein anderes Gerät anschließen, beispielsweise eine Lampe. Ü B E R P R Ü F E N O B D E R R U C K E R V O N I N D O W S E R K A N N T W I R D...
Seite 47: Probleme Mit Der Klangwiedergabe Und Den Lautsprechern
Ü B E R P R Ü F E N O B D E R C A N N E R V O N I C R O S O F T I N D O W S E R K A N N T W I R D Klicken Sie auf Start, wählen Sie Systemsteuerung, und klicken Sie dann auf Drucker und andere Hardware.
Seite 48: Die Kopfhörer Geben Keinen Klang Wieder
Ö G L I C H E T Ö R U N G E N B E S E I T I G E N . Schalten Sie Lüfter, Leuchtstoff- oder Halogenlampen in der näheren Umgebung aus, um festzustellen, ob diese Störungen verursachen. O U N D T R E I B E R N E U I N S T A L L I E R E N .
Seite 49: Wenn Die Anzeige Schlecht Lesbar Ist
E T R I E B S A N Z E I G E D E S I L D S C H I R M S Ü B E R P R Ü F E N . Wenn die Betriebsanzeige nicht leuchtet, drücken Sie fest auf die Taste, um sicherzustellen, dass der Bildschirm eingeschaltet ist.
Seite 50 Beheben von Problemen...
Seite 51: Hilfsmittel Zur Fehlerbehebung
Sie den Netzschalter. Siehe auch „Probleme normal eingeschaltet, oder es ist mit der Stromversorgung“ auf Seite 44. möglicherweise ein Fehler vor Ausführung des BIOS aufgetreten. Möglicher Prozessorfehler. Wenden Sie sich an Dell (siehe „Kontaktaufnahme mit Dell“ auf Seite 134). Hilfsmittel zur Fehlerbehebung...
Seite 52 Speichermodule des gleichen Typs im Computer (siehe „Installation von Speichermodulen“ auf Seite 76). • Wenn das Problem weiterhin besteht, wenden Sie sich an Dell (siehe „Kontaktaufnahme mit Dell“ auf Seite 134). Möglicher Fehler bei • Wenn der Computer mit einer Grafikkarte der Grafikkarte.
Seite 53 • Installieren Sie gegebenenfalls ordnungsgemäß funktionierende Speichermodule des gleichen Typs im Computer (siehe „Installation von Speichermodulen“ auf Seite 76). • Setzen Sie sich mit Dell in Verbindung, wenn das Problem weiterhin besteht (siehe „Kontaktaufnahme mit Dell“ auf Seite 134). Speichermodule werden erkannt;...
Seite 54 Computer entfernte Karte auf Ressourcenkonflikte (siehe „Beheben von Software- und Hardware-Inkompatibilitäten“ auf Seite 60). Setzen Sie sich mit Dell in Verbindung, wenn das Problem weiterhin besteht (siehe „Kontaktaufnahme mit Dell“ auf Seite 134). Ein anderes Problem ist • Vergewissern Sie sich, dass die Kabel vom aufgetreten.
Seite 55: Dell Diagnostics
3 Wenn die Liste der Startgeräte erscheint, markieren Sie die Option Boot to Utility Partition (Auf Dienstprogrammpartition starten) und drücken Sie die <Eingabetaste>. 4 Wenn das Main Menu (Hauptmenü) von Dell Diagnostics angezeigt wird, wählen Sie den gewünschten Test aus.
Seite 56 Hiermit können Sie den Test individuell anpassen. 4 Schließen Sie das Testfenster, um zum Main Menu (Hauptmenü) zurückzukehren. Um das Programm „Dell Diagnostics“ zu verlassen und den Computer neu zu starten, schließen Sie das Fenster Main Menu (Hauptmenü). Hilfsmittel zur Fehlerbehebung...
Seite 57: Treiber
Ein Treiber funktioniert als „Übersetzer “ zwischen dem Gerät und allen anderen Programmen, die das Gerät nutzen. Zu jedem Gerät gibt es einen eigenen Satz spezieller Befehle, die nur vom entsprechenden Treiber erkannt werden. Auf dem Computer wurden von Dell bereits alle erforderlichen Treiber vorinstalliert. Es sind keine weiteren Installations- und Konfigurationsschritte erforderlich. ®...
Seite 58 Verwenden der Rücksetzfunktion für Gerätetreiber von WindowsXP Wenn ein Problem mit dem Computer auftritt, nachdem Sie einen Treiber installiert oder aktualisiert haben, verwenden Sie die Rücksetzfunktion für Gerätetreiber von Windows XP , um den Treiber durch die zuvor installierte Version zu ersetzen. 1 Klicken Sie auf Start und anschließend auf Systemsteuerung.
Seite 59: Beheben Von Software- Und Hardware-Inkompatibilitäten
Ihr Betriebssystem über die Systemwiederherstellung zu reparieren, damit Ihre Daten erhalten bleiben. • Dell PC Restore von Symantec setzt das Festplattenlaufwerk in den Betriebszustand zurück, in dem es sich beim Erwerb des Computers befand. Dell PC Restore löscht dauerhaft alle Daten auf dem Festplattenlaufwerk und entfernt alle Anwendungen, die Sie nach Erhalt des Computers installiert haben.
Seite 60 Erstellen eines Wiederherstellungspunktes 1 Klicken Sie auf die Schaltfläche Start und anschließend auf Hilfe und Support. 2 Klicken Sie auf die Registerkarte Systemwiederherstellung. 3 Folgen Sie den Anweisungen auf dem Bildschirm. Zurücksetzen des Computers in einen früheren Betriebszustand Wenn nach der Installation eines Gerätetreibers Probleme auftreten, verwenden Sie zur Fehlerbeseitigung die Treiber-Rücksetzfunktion (siehe „Verwenden der Rücksetzfunktion für Gerätetreiber von WindowsXP“...
Seite 61: Verwenden Von Dell Pc Restore By Symantec
Betriebssystem nicht mit der Systemwiederherstellung von Windows XP behoben werden konnte. ANMERKUNG: Dell PC Restore by Symantec ist nicht in allen Ländern erhältlich und nicht für alle Computersysteme verfügbar. Verwenden Sie Dell PC Restore von Symantec nur als letzte Option, um das Betriebssystem wiederherzustellen.
Seite 62 8 Klicken Sie nach dem Neustart auf OK. Entfernen von Dell PC Restore HINWEIS: Wenn Dell PC Restore dauerhaft von der Festplatte entfernt wird, ist es auf dem Computer nicht mehr verfügbar. Dies bedeutet, dass Sie Dell PC Restore nicht mehr zur Wiederherstellung des Betriebssystems einsetzen können.
Seite 63: Verwenden Der Betriebssystem-Cd
Dell ResourceCD ANMERKUNG: Die Dell ResourceCD enthält Treiber, die bei der Herstellung des Computers installiert wurden. Verwenden Sie die ResourceCD, um alle erforderlichen Treiber zu laden. Die Drivers and Utilities-CD und die Betriebssystem-CD sind eventuell nicht in allen Regionen im Lieferumfang des Computers enthalten bzw. müssen gegebenenfalls gesondert angefordert werden.
Seite 64 Sie auf Exit (Beenden). 3 Starten Sie den Computer neu. 4 Drücken Sie sofort <F12>, wenn das DELL™ Logo angezeigt wird. Wenn das Betriebssystem-Logo erscheint, warten Sie, bis der Windows-Desktop angezeigt wird. Fahren Sie dann den Computer herunter, und starten Sie ihn erneut.
Seite 65: Entfernen Und Installieren Von Komponenten
Sie haben die Schritte in den Abschnitten „Ausschalten des Computers“ auf Seite 65 und „Vor der Arbeit an Komponenten im Inneren des Computers“ auf Seite 66 durchgeführt. • Sie haben die Sicherheitshinweise im Dell™ Product Information Guide (Produktinformationshandbuch) gelesen. •...
Seite 66: Vor Der Arbeit An Komponenten Im Inneren Des Computers
Halten Sie Komponenten wie einen Prozessorchip an den Kanten und nicht an den Kontaktstiften. HINWEIS: Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden, die durch Reparaturarbeiten verursacht werden, die nicht von Dell autorisiert wurden, werden nicht von der Garantie abgedeckt. HINWEIS: Ziehen Sie beim Trennen eines Kabels vom Gerät nur am Stecker oder an der Zugentlastung und nicht...
Seite 67: Vorderseite Des Computers
Position der Service- Die Kennnummer dient der Identifikation des Computers, Kennnummer wenn Sie die Dell-Support-Website aufrufen oder sich telefonisch mit dem technischen Kundendienst von Dell in Verbindung setzen. CD- oder DVD-Auswurftaste Drücken Sie diese Taste, um einen Datenträger aus dem CD- oder DVD-Laufwerk auszuwerfen.
Seite 68 Mikrofonanschluss Verwenden Sie den Mikrofonanschluss, um ein PC-Mikrofon für Stimm- oder Musikeingabe an ein Sound- oder Telefonieprogramm anzuschließen. Bei Computern mit einer Soundkarte befindet sich der Mikrofonanschluss auf der Karte. Kopfhöreranschluss Am Kopfhöreranschluss können Kopfhörer sowie die meisten im Handel erhältlichen Lautsprecher angeschlossen werden. Diagnoseanzeigen (4) Die Diagnosecodes der Anzeigen erleichtern die Fehlersuche bei Computerproblemen.
Seite 69: Rückseite Des Computers
Rückseite des Computers Spannungswahlschalter (nicht bei Weitere Informationen finden Sie bei den Sicherheitshinweisen im allen Computern vorhanden) Produktinformationshandbuch . Netzstromanschluss Schließen Sie hier das Netzstromkabel an. Rückseitige Anschlüsse Verbinden Sie USB-Geräte, Audiogeräte und sonstige Geräte mit dem entsprechenden Anschluss. Weitere Informationen hierzu finden Sie unter „Anschlüsse auf der Rückseite“...
Seite 70: Anschlüsse Auf Der Rückseite
Anschlüsse auf der Rückseite Verbindungsintegritätsa • Grün — Es besteht eine gültige Verbindung zwischen einem 10-Mb/s-Netzwerk nzeige und dem Computer. • Orange — Es besteht eine gültige Verbindung zwischen einem 100-Mb/s-Netzwerk und dem Computer. • Aus — Der Computer ermittelt keine physische Verbindung zum Netzwerk. Netzwerkanschluss Um den Computer an ein Netzwerk oder Breitbandgerät anzuschließen, müssen Sie ein Ende des Netzwerkkabels entweder an eine Netzwerkbuchse,...
Seite 71: Entfernen Der Computerabdeckung
Line-out-Anschluss Am Line-out-Anschluss (bei Computern mit integrierter Soundkarte) können Sie Kopfhörer sowie die meisten der im Handel erhältlichen Lautsprecher mit eingebautem Verstärker anschließen. Bei Computern mit einer Soundkarte muss der Anschluss auf der Karte verwendet werden. Mikrofon Verwenden Sie den rosa markierten Anschluss, um ein PC-Mikrofon für Stimm- oder Musikeingabe an ein Sound- oder Telefonieprogramm anzuschließen.
Seite 72 Sperrklinke der Abdeckung Computerabdeckung Computerrückseite Bodenscharniere 4 Machen Sie die drei Bodenscharniere an der Unterkante des Computers ausfindig. 5 Fassen Sie die Computerabdeckung an den Seiten an und schwenken Sie die Abdeckung nach oben, indem Sie die Bodenscharniere als Hebelpunkte nutzen. 6 Lösen Sie die Abdeckung aus den Scharnieren und legen Sie sie an einem geschützten Ort ab.
Seite 73: Innenansicht Des Computers
Innenansicht des Computers VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Product Information Guide (Produktinformationshandbuch). * Nicht bei allen Computern verhanden Diskettenlaufwerk CD- oder DVD-Laufwerk Netzteil Systemplatine Festplattenlaufwerk Entfernen und Installieren von Komponenten...
Seite 74: Komponenten Der Systemplatine
Komponenten der Systemplatine Anschluss des Prozessoranschluss (CPU) Prozessorlüfters (CPUFAN) Anschluss für Netzteilanschluss Lufttemperatursens (12V) or (THRM) Speichermodulan schlüsse (2, 4) Diskettenlaufwerka Speichermodula nschluss (FLOPPY) nschlüsse (1, 3) Batteriesockel PCI-Anschluss (BATTERY) (SLOT3) SATA-Anschluss PCI-Anschlüsse (SATA1) (SLOT4) SATA-Anschluss (SATA0) Anschluss für PCI Express x16- vorderes Anschluss (SLOT1) Bedienfeld...
Seite 75: Speicher
Speicher Der Systemspeicher lässt sich durch die Installation von Speichermodulen auf der Systemplatine vergrößern. Der Computer unterstützt Speichermodule des Typs DDR2. Informationen zu den vom Computer unterstützten Speichertypen finden Sie unter „Speicher“ auf Seite 117. DDR2-Speicher – Übersicht DDR2-Speichermodule müssen paarweise mit identischer Speicherkapazität, Geschwindigkeit und Technologie installiert werden.
Seite 76: Speicheradressierung Mit 4-Gb-Konfigurationen
HINWEIS: Wenn Sie während eines Speicher-Upgrades Originalspeichermodule aus dem Computer entfernen, bewahren Sie diese getrennt von vorhandenen neuen Modulen auf, selbst wenn Sie diese von Dell bezogen haben. Nach Möglichkeit sollten Sie kein Originalspeichermodul mit einem neuen Speichermodul kombinieren. Andernfalls könnten Probleme beim Starten des Computers auftreten.
Seite 77 1 Gehen Sie vor wie unter „Vorbereitungen“ auf Seite 65 beschrieben. 2 Legen Sie den Computer auf die Seite, sodass sich die Systemplatine im Innern des Computers unten befindet. 3 Drücken Sie die Sicherungsklammern an beiden Enden des Speichermodulsockels nach außen. Dem Prozessor am nächsten Sicherungsklammern (2) Sockel...
Seite 78: Entfernen Von Speicher
5 Drücken Sie das Modul in den Sockel, bis es einrastet. Wenn das Modul richtig eingesetzt wurde, rasten die Sicherungsklammern in den Kerben an beiden Modulenden ein. 6 Setzen Sie die Computerabdeckung wieder auf. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und dann mit dem Computer.
Seite 79: Karten
Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am Computergehäuse. Der Dell™ Computer verfügt über folgende Steckplätze für PCI- und PCI Express-Karten: • Zwei PCI-Kartensteckplätze •...
Seite 80 Installieren einer PCI-Karte 1 Gehen Sie vor wie unter „Vorbereitungen“ auf Seite 65 beschrieben. Freigabeklammer Kartenhalterung 2 Drücken Sie leicht von innen auf die Sperrklinke an der Kartenhalterung, um die Halterung zu öffnen. Da die Halterung selbstsichernd ist, bleibt sie in der geöffneten Position. 3 Wenn Sie eine neue Karte installieren, entfernen Sie das Abdeckblech, um die Öffnung des Kartensteckplatzes freizulegen.
Seite 81 6 Setzen Sie die Karte im Anschluss ein und drücken Sie sie fest nach unten. Stellen Sie sicher, dass die Karte fest im Steckplatz sitzt. Führungsleiste Vollständig eingesetzte Karte Nicht vollständig eingesetzte Karte Führung Halterung im Steckplatz Halterung steckt außerhalb der Steckplatzöffnung 7 Stellen Sie vor dem Schließen der Kartenhalterung Folgendes sicher: •...
Seite 82 Führung Führungsleiste Freigabeklammer Kartenhalterung 8 Schließen Sie die Kartenhalterung, indem Sie sie einrasten lassen, um die Karten zu sichern. HINWEIS: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. In diesem Fall könnte es passieren, dass sich die Computerabdeckung nicht mehr richtig schließen lässt oder dass das System beschädigt wird. 9 Schließen Sie die entsprechenden Kabel an der Karte an.
Seite 83 12 Wenn Sie einen zusätzlichen Netzwerkadapter installiert haben und das integrierte Gerät deaktivieren möchten: Rufen Sie das System-Setup-Programm auf (siehe „System-Setup-Programm“ auf Seite 121), wählen Sie Integrated NIC, und setzen Sie die Einstellung auf Off. Verbinden Sie das Netzwerkkabel mit den Anschlüssen des zusätzlichen Netzwerkadapters. Verbinden Sie das Netzwerkkabel nicht mit dem integrierten Anschluss auf der Rückseite.
Seite 84: Pci Express-Karten
PCI Express-Karten Der Computer unterstützt eine PCI Express x16-Karte und eine PCI Express x1-Karte. Führen Sie beim Installieren oder Austauschen einer PCI Express-Karte die im folgenden Abschnitt beschriebenen Schritte aus. Wenn Sie eine Karte entfernen, diese jedoch nicht durch eine andere ersetzen, beachten Sie die Informationen unter „Entfernen einer PCI Express-Karte“...
Seite 85 4 Wenn Sie eine neue Karte installieren, entfernen Sie das Abdeckblech, um die Öffnung des Kartensteckplatzes freizulegen. Fahren Sie anschließend mit Schritt 5 fort. 5 Wenn Sie eine Karte austauschen, die bereits im Computer installiert ist, die Karte ausbauen. Falls erforderlich, alle Kabelverbindungen zur Karte lösen. Wenn die Karte einen Halterungsmechanismus enthält, entfernen Sie dessen Oberseite, indem Sie die Klinke drücken und die Oberseite nach oben ziehen.
Seite 86 Führungsleiste Vollständig eingesetzte Karte Nicht vollständig eingesetzte Karte Führung Halterung im Steckplatz Halterung steckt außerhalb der Steckplatzöffnung 9 Wenn Sie eine bereits im Computer installierte Karte ersetzt und den Halterungsmechanismus entfernt haben, müssen Sie diesen eventuell neu installieren. 10 Stellen Sie vor dem Einsetzen des Kartenhalterungsmechanismus Folgendes sicher: •...
Seite 87 Kartenhalterung Kartenhalterungsmechanismus 3 Sperrklinken (2) HINWEIS: Führen Sie die Kartenkabel nicht über oder hinter den Karten entlang. In diesem Fall könnte es passieren, dass sich die Computerabdeckung nicht mehr richtig schließen lässt oder dass das System beschädigt wird. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und dann mit dem Computer.
Seite 88 Entfernen einer PCI Express-Karte 1 Gehen Sie vor wie unter „Vorbereitungen“ auf Seite 65 beschrieben. 2 Drücken Sie leicht von innen auf die Sperrklinke an der Kartenhalterung, um die Halterung zu öffnen. Da die Tür selbsthaltend ist, bleibt Sie in der geöffneten Position (eine Darstellung der Kartenhalterung finden Sie unter „Installieren einer PCI-Karte“...
Seite 89: Laufwerkblende
Laufwerkblende VORSICHT: Bevor Sie mit den Vorgehensweisen in diesem Abschnitt beginnen, lesen Sie zunächst die Sicherheitshinweise im Product Information Guide (Produktinformationshandbuch). VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. Entfernen der Laufwerkblende 1 Gehen Sie vor wie unter „Vorbereitungen“...
Seite 90: Entfernen Des Laufwerkblendeneinsatzes
3 Durch Schieben von Innen und Kippen der Laufwerkblende nach links kann diese aus den seitliche Scharnieren gelöst werden. 4 Legen Sie die Laufwerkblende an einem geschützten Ort ab. Entfernen des Laufwerkblendeneinsatzes Laufwerkblende Klammer des Laufwerkblendeneinsatz Laufwerkblendeneinsatzes 1 Drücken Sie die Halteklammer des Laufwerkblendeneinsatzes zur Mitte des Einsatzes hin, um diesen aus der Blende zu lösen.
Seite 91: Einsetzen Des Laufwerkblendeneinsatzes
Einsetzen des Laufwerkblendeneinsatzes Mittlere Klammer der Laufwerkblende Halteklammer des Laufwerkblende Laufwerkblendeneinsatzes Laufwerkblendeneinsatz 1 Schieben Sie die Halteklammer auf der linken Seite des Laufwerkblendeneinsatzes unter die mittlere Klammer der Laufwerkblende. 2 Drehen Sie den Laufwerkblendeneinsatz in Position und lassen Sie die Klammer des Laufwerk- blendeneinsatzes über der entsprechenden Klammer an der Laufwerkblende einrasten.
Seite 92: Anbringen Der Laufwerkblende
Anbringen der Laufwerkblende 1 Gehen Sie vor wie unter „Vorbereitungen“ auf Seite 65 beschrieben. Einschubplattenhebel Einschubplatte Laufwerkblende 2 Richten Sie die Laufwerkblendenklammern an den seitlichen Scharnieren aus. 3 Drehen Sie die Laufwerkblende zum Computer, bis sie an der Frontblende einrastet. Entfernen und Installieren von Komponenten...
Seite 93: Laufwerke
Laufwerke Der Computer unterstützt eine Kombination der folgenden Geräte: • Bis zu zwei Serial-ATA-Festplattenlaufwerke • Ein optionales Diskettenlaufwerk oder ein optionales Medienkartenlesegerät • Bis zu zwei CD- oder DVD-Laufwerke CD/DVD-Laufwerk FlexBay für optionales Festplattenlaufwerk Diskettenlaufwerk oder Medienkartenlesegerät Verbinden Sie Serial-ATA-CD/DVD-Laufwerke mit den Anschlüssen „SATA3“ oder „SATA4“ auf der Systemplatine.
Seite 94: Anschließen Der Laufwerkkabel
Anschließen der Laufwerkkabel Bei der Installation eines Laufwerks schließen Sie zwei Kabel auf der Rückseite des Laufwerks an — ein Stromversorgungskabel und ein Datenkabel. Stomversorgung Stromversorgungskabel Stromversorgungsanschluss Laufwerkschnittstellenanschlüsse Schnittstellenanschlüsse sind üblicherweise kodiert, um ein falsches Anschließen zu vermeiden. Bei dieser Kodierung kann es sich um eine Kerbe oder einen fehlenden Stift auf der einen Seite und eine Nut oder ein ausgefülltes Stiftloch auf der anderen Seite handeln.
Seite 95: Anschließen Und Trennen Von Laufwerkkabeln
Anschließen und Trennen von Laufwerkkabeln Verwenden Sie beim Abnehmen eines Serial-ATA-Datenkabels die Auszugslasche. Serial-ATA-Schnittstellenanschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden. Bei dieser Kodierung kann es sich um eine Kerbe oder einen fehlenden Kontaktstift auf der einen Seite und eine Nut oder ein ausgefülltes Stiftloch auf der anderen Seite handeln.
Seite 96 Serial-ATA-Datenkabel Stromversorgungskabel 3 Drücken Sie die blauen Klammern auf den Seiten des Laufwerks nach innen, und schieben Sie das Laufwerk nach oben aus dem Computer heraus. Klammern (2) Festplattenlaufwerk Entfernen und Installieren von Komponenten...
Seite 97: Installieren Eines Festplattenlaufwerks
Installieren eines Festplattenlaufwerks 1 Entnehmen Sie das neue Festplattenlaufwerk der Verpackung und bereiten Sie es für die Installation vor. 2 Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist. ANMERKUNG: Wenn an der neuen Festplatte keine Festplattenlaufwerkhalterung angebracht ist, die Halterung von der alten Festplatte abziehen.
Seite 98 Serial-ATA-Datenkabel Stromversorgungskabel 5 Überprüfen Sie alle Anschlüsse, um sicherzustellen, dass sie korrekt und sicher verkabelt sind. 6 Setzen Sie die Computerabdeckung wieder auf (siehe „Aufsetzen der Computerabdeckung“ auf Seite 114). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst am Netzwerkanschluss bzw. Netzwerkgerät und dann am Computer ein.
Seite 99: Hinzufügen Eines Zweiten Festplattenlaufwerks
Hinzufügen eines zweiten Festplattenlaufwerks VORSICHT: Bevor Sie mit den Vorgehensweisen in diesem Abschnitt beginnen, lesen Sie zunächst die Sicherheitshinweise im Product Information Guide (Produktinformationshandbuch). VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. HINWEIS: Legen Sie das Laufwerk nicht auf eine harte Fläche, da es sonst beschädigt werden kann.
Seite 100: Diskettenlaufwerk
6 Schließen Sie das Stromversorgungs- und das Datenkabel am Laufwerk an. 7 Stellen Sie sicher, dass das Datenkabel korrekt mit der Systemplatine verbunden ist (siehe „Komponenten der Systemplatine“ auf Seite 74). 8 Überprüfen Sie alle Anschlüsse, um sicherzustellen, dass sie korrekt und sicher verkabelt sind. 9 Setzen Sie die Computerabdeckung wieder auf (siehe „Aufsetzen der Computerabdeckung“...
Seite 101 Stromversorgungskabel Datenkabel 3 Trennen Sie das Stromversorgungs- und das Datenkabel von der Rückseite des Diskettenlaufwerks. ANMERKUNG: Wenn eine PCI Express x16-Karte installiert ist, verdeckt diese Karte eventuell die Anschlüsse des Diskettenlaufwerks. Entfernen Sie diese Karte, bevor Sie die Diskettenlaufwerkkabel anschließen. 4 Schieben Sie die Sperrklinke des Laufwerks in Richtung Computerunterseite und halten Sie sie in dieser Position;...
Seite 102 Laufwerksperrklinke Einschubplatte Diskettenlaufwerk Entfernen und Installieren von Komponenten...
Seite 103: Installieren Eines Diskettenlaufwerks
Installieren eines Diskettenlaufwerks ANMERKUNG: Falls das neue Diskettenlaufwerk oder das Austauschlaufwerk nicht mit Ansatzschrauben versehen ist, sehen Sie im Laufwerkblendeneinsatz nach, ob dort Schrauben vorhanden sind, oder verwenden Sie gegebenenfalls die Schrauben vom alten Laufwerk. Laufwerk Schrauben (4) 1 Gehen Sie vor wie unter „Vorbereitungen“ auf Seite 65 beschrieben. 2 Entfernen Sie die Laufwerkblende (siehe „Entfernen der Laufwerkblende“...
Seite 104 11 Rufen Sie das System-Setup-Programm auf (siehe „System-Setup-Programm“ auf Seite 121) und wählen Sie die entsprechende Einstellung unter Diskette Drive (Diskettenlaufwerk). 12 Führen Sie Dell Diagnostics aus, um zu überprüfen, ob der Computer korrekt funktioniert (siehe „Dell Diagnostics“ auf Seite 55).
Seite 105: Medienkartenlesegerät
Medienkartenlesegerät Weitere Informationen zur Verwendung des Medienkartenlesegeräts finden Sie unter „Verwenden eines Medienkartenlesegeräts (optional)“ auf Seite 20. Entfernen eines Medienkartenlesegeräts VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren.
Seite 106 3 Trennen Sie das FlexBay-USB-Kabel von der Rückseite des Medienkartenlesegeräts und vom Anschluss für das Medienkartengerät auf der Systemplatine (siehe „Komponenten der Systemplatine“ auf Seite 74). Ziehen Sie das Kabel durch die Führunngsklammer. Laufwerksperrklinke Einschubplatte Medienkartenlesegerät 4 Schieben Sie die Sperrklinke des Laufwerks in Richtung Computerunterseite und halten Sie sie in dieser Position;...
Seite 107: Installation Eines Medienkartenlesegeräts
Installation eines Medienkartenlesegeräts VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren.
Seite 108 5 Verbinden Sie das FlexBay-USB-Kabel mit der Rückseite des Medienkartenlesegeräts und mit dem Anschluss für das Medienkartengerät auf der Systemplatine (siehe „Komponenten der Systemplatine“ auf Seite 74). Medienkartenlesegerät FlexBay-USB-Kabel 6 Ziehen Sie das FlexBay-USB-Kabel durch die Kabelführungsklammer. 7 Setzen Sie die Computerabdeckung wieder auf (siehe „Aufsetzen der Computerabdeckung“ auf Seite 114). Entfernen und Installieren von Komponenten...
Seite 109: Cd/Dvd-Laufwerk
CD/DVD-Laufwerk VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Product Information Guide (Produktinformationshandbuch). VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose. Entfernen eines CD/DVD-Laufwerks 1 Gehen Sie vor wie unter „Vorbereitungen“...
Seite 110 4 Schieben Sie die Sperrklinke des Laufwerks in Richtung Computerunterseite und halten Sie sie in dieser Position; ziehen Sie dann das CD/DVD-Laufwerk zur Computervorderseite heraus. Laufwerksperrklinke Einschubplatte CD/DVD-Laufwerk Entfernen und Installieren von Komponenten...
Seite 111: Installation Eines Cd/Dvd-Laufwerks
Installation eines CD/DVD-Laufwerks 1 Gehen Sie vor wie unter „Vorbereitungen“ auf Seite 65 beschrieben. 2 Wenn Sie ein neues CD/DVD-Laufwerk installieren, also kein Laufwerk ersetzen, entfernen Sie den entsprechenden Laufwerkblendeneinsatz (siehe „Entfernen des Laufwerkblendeneinsatzes“ auf Seite 90). 3 Schieben Sie das Laufwerk vorsichtig in Position, bis es einrastet oder fühlbar fest installiert ist. CD/DVD-Laufwerk Schrauben (3) 4 Verbinden Sie das Stromversorgungs- und das Datenkabel mit dem Laufwerk.
Seite 112 9 Rufen Sie das System-Setup-Programm auf (siehe „System-Setup-Programm“ auf Seite 121) und wählen Sie die entsprechende Einstellung unter Drive (Laufwerk). 10 Führen Sie Dell Diagnostics aus, um zu überprüfen, ob der Computer korrekt funktioniert (siehe „Dell Diagnostics“ auf Seite 55).
Seite 113: Batterie
Batterie Auswechseln der Batterie VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Product Information Guide (Produktinformationshandbuch). HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren.
Seite 114: Aufsetzen Der Computerabdeckung
Batteriefreigabehebel Batterie (positive Seite) 6 Setzen Sie die Computerabdeckung wieder auf (siehe „Aufsetzen der Computerabdeckung“ auf Seite 114). HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und dann mit dem Computer. 7 Verbinden Sie den Computer und die zugehörigen Geräte mit dem Netzstrom und schalten Sie sie ein. 8 Rufen Sie das System-Setup auf (siehe „System-Setup-Programm“...
Seite 115 Computerabdeckung Computerrückseite Bodenscharniere 5 Stellen Sie sicher, dass die Abdeckung korrekt positioniert ist, bevor den Computer aufrecht stellen. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und dann mit dem Computer. 6 Verbinden Sie den Computer und die zugehörigen Geräte mit dem Netzstrom und schalten Sie sie ein. Entfernen und Installieren von Komponenten...
Seite 116 Entfernen und Installieren von Komponenten...
Seite 117: Anhang
Anhang Technische Daten Prozessor ® ® Prozessortyp Intel Pentium 4 mit Hyperthreading-Technologie ANMERKUNG: Nicht alle Pentium 4-Prozessoren unterstützen die Hyperthreading-Technologie. L1-Cache-Speicher 32 KB L2-Cache-Speicher Achtfach assoziativer Writeback-SRAM mit Pipeline-Burst (1 MB, abhängig von der Systemkonfiguration) Speicher Ungepufferter Dual-DDR2-SDRAM mit 533 und 677 MHz Speichersockel Vier Speicherkapazität...
Seite 118 Grafik Optionaler integrierter Intel 965 Graphics Media Accelerator (GMA965) PCI Express Audio Sigmatel 9227 Erweiterungsbus Bustyp PCI 2.3 PCI-Express x1 und x16 Bustaktrate PCI: 33 MHz PCI Express: x1-Steckplatz, bidirektionale Geschwindigkeit – 500 MB/s x16-Steckplatz, bidirektionale Geschwindigkeit – 8 GB/s Anschlüsse Zwei Anschlussformat...
Seite 119 Anschlüsse Externe Anschlüsse: Grafik 15-poliger Anschluss Netzwerkadapter RJ-45-Anschluss Zwei vorderseitige und sechs rückseitige USB 2.0-kompatible Anschlüsse Audio Sechs Anschlüsse für 7.1-Unterstützung Systemplatinenanschlüsse: Serial-ATA-Anschluss Vier 7-polige Anschlüsse FlexBay-Laufwerk Ein 10-poliger USB-Header für optionales Medienkartenlesegerät (3,5-Zoll-Modulschachtgerät) Diskettenlaufwerk Ein 33-poliger Anschluss Lüfter Ein 5-poliger Anschluss PCI 2.3 Zwei 120-polige Anschlüsse PCI Express x1...
Seite 120 Stromversorgung Gleichstrom-Netzteil: Leistung 305 W Maximale Wärmeabgabe 560,5 BTU/h Spannung (Wichtige 90 bis 135 V und 180 bis 265 V bei 50/60 Hz Informationen zur Spannungseinstellung finden Sie bei den Sicherheitshinweisen im Product Information Guide [Produktinformationshandbuch]). Pufferbatterie 3-V-Lithium-Knopfzelle (CR2032) Abmessungen und Gewicht Höhe 41,4 cm Breite...
Seite 121: System-Setup-Programm
Aufrufen des System-Setup-Programms 1 Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2 Wenn das DELL™-Logo angezeigt wird, auf die Aufforderung zum Drücken von F2 warten. 3 Sobald diese Aufforderung angezeigt wird, drücken Sie umgehend <F2>. ANMERKUNG: Die Aufforderung zum Drücken von F2 bedeutet, dass die Tastatur initialisiert wurde.
Seite 122: Optionen Des System-Setup-Programms
Optionen des System-Setup-Programms ANMERKUNG: Je nach Computer und installierten Geräten werden die Elemente in diesem Abschnitt evtl. nicht angezeigt oder zumindest nicht genau so wie aufgeführt. System Zeigt folgende Informationen an: System (Systemname), BIOS Version System Info (BIOS-Version), BIOS Date (BIOS-Datum), Service Tag, Express Service Code (Service-Kennnummer, Express-Servicecode) und Asset Tag (Systemkennnummer).
Seite 123 Zeigt folgende Informationen zu dem im System installierten Prozessor an: Processor Info Processor Type (Prozessortyp), Processor Clock Speed (Prozessortaktfrequenz), Processor Bus Speed (Prozessorbustaktrate), Processor Cache (Prozessor- Cache-Größe) , Processor ID (Prozessor-ID), Hyperthreading Capable (Geeignet für Hyperthreading) sowie 64-bit Technology (64-Bit-Technologie). Zeigt folgende Informationen an: Installed Memory (Größe des installierten Memory Info Speichers), Memory Speed (Speichergeschwindigkeit), Memory Channel...
Seite 124 Onboard Devices (Integrierte Geräte) Aktiviert bzw. deaktiviert den integrierten NIC-Controller. Die Einstellungen Integrated NIC sind On, Off oder On w/PXE. Wenn die Einstellung On w/PXE (Ein mit (Standardeinstellung On) PXE) aktiviert ist (nur für zukünftige Startvorgänge verfügbar), erscheint eine Aufforderung zum Drücken von <Strg><Alt><b>. Durch diese Tastenkombination wird ein Menü...
Seite 125 • Bypass — Die derzeitige Einstellung für den Akustikmodus wird nicht HDD Acoustic Mode geprüft oder geändert. • Quiet — Das Festplattenlaufwerk wird so leise wie möglich betrieben. • Suggested — Das Festplattenlaufwerk wird wie vom Hersteller empfohlen betrieben. • Performance — Das Festplattenlaufwerk wird mit maximaler Geschwindigkeit betrieben.
Seite 126 Legt fest, dass der Computer automatisch eingeschaltet wird. Auto Power On • Off — Deaktiviert das automatische Einschalten (Standardeinstellung Off) • Everyday — Der Computer wird jeden Tag zu der unter Auto Power Time festgelegten Zeit eingeschaltet. • Weekdays — Der Computer wird von Montag bis Freitag zu der unter Auto Power Time festgelegten Zeit eingeschaltet.
Seite 127: Boot Sequence (Startreihenfolge)
Bestimmt die Funktionalität der numerischen Tasten auf der rechten Seite der Numlock Key Tastatur. (Standardeinstellung On) • Off — Die rechten Tasten auf der Zehnertastatur funktionieren als Pfeiltasten. • On — Die rechten Tasten auf der Zehnertastatur funktionieren als Zahlen. Legt fest, ob auf dem Anmeldebildschirm eine Meldung angezeigt wird, POST Hotkeys die die zum Aufrufen des Setups oder der Schnellstart-Funktion benötigte...
Seite 128 Ändern der Startreihenfolge für den aktuellen Startvorgang Sie können diese Funktion beispielsweise verwenden, um den Computer von einem USB-Gerät neu zu starten, z. B. einem Diskettenlaufwerk, Speicherschlüssel oder CD-RW-Laufwerk. ANMERKUNG: Wenn Sie von einem USB-Diskettenlaufwerk starten, müssen Sie das Diskettenlaufwerk im System-Setup-Programm zuerst auf OFF (Aus) setzen (siehe „System-Setup-Programm“...
Seite 129: Löschen Verlorener Kennwörter
Löschen verlorener Kennwörter VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im Product Information Guide (Produktinformationshandbuch). 1 Gehen Sie vor wie im Abschnitt „Vorbereitungen“ auf Seite 65 beschrieben. 2 Machen Sie den 2-poligen Kennwort-Jumper (CLRPSWD) auf der Systemplatine ausfindig (siehe „Komponenten der Systemplatine“...
Seite 130: Löschen Der Cmos-Einstellungen
Löschen der CMOS-Einstellungen VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie zuerst die Sicherheitshinweise im Product Information Guide (Produktinformationshandbuch). 1 Gehen Sie vor wie unter „Vorbereitungen“ auf Seite 65 beschrieben. 2 Setzen Sie die aktuellen CMOS-Einstellungen zurück: Machen Sie den 2-poligen Kennwort-Jumper (CLRPSWD) und den 2-poligen CMOS-Jumper (CLRCMOS) auf der Systemplatine ausfindig (siehe „Komponenten der Systemplatine“...
Seite 131: Maus
Maus Wenn sich der Mauszeiger auf dem Bildschirm nur ruckartig oder ungewöhnlich bewegt, müssen Sie die Maus reinigen. So reinigen Sie eine Maus (nicht optisch): 1 Den Haltering auf der Unterseite der Maus gegen den Uhrzeigersinn drehen und die Mauskugel herausnehmen.
Seite 132: Bedingungen Des Technischen Supports Von Dell (Nur Usa)
Alle standardmäßigen Dell-Komponenten, die in einem CFI-Projekt (Custom Factory Integration) enthalten sind, werden von der begrenzten Dell Standardgarantie für den Computer abgedeckt. Dell erweitert jedoch ein Ersatzteilprogramm, damit alle nicht dem Standard entsprechenden Hardwarekomponenten von Fremdherstellern, die über CFI integriert wurden, für die Dauer des Servicevertrags für den Computer abgedeckt sind.
Seite 133: Fcc-Hinweis (Nur Usa)
Verbinden Sie das System mit einer anderen Steckdose, so dass System und Empfänger über verschiedene Stromkreise versorgt werden. Wenden Sie sich gegebenenfalls an einen Mitarbeiter von Dell Inc. oder an einen qualifizierten Radio- und Fernsehtechniker. Auf dem im vorliegenden Dokument beschriebenen Gerät (bzw. den Geräten) finden Sie entsprechend den FCC-Bestimmungen die folgenden Informationen: •...
Seite 134: Kontaktaufnahme Mit Dell
Wenn Sie keine Telefonnummer speziell für XPS-Computer finden können, wenden Sie sich unter der angegebenen Telefonnummer des Supports an Dell. Ihr Anruf wird dann entsprechend weitergeleitet. Wenn Sie sich mit Dell in Verbindung setzen möchten, können Sie die in der folgenden Tabelle angegebenen Telefonnummern, Codes und elektronischen Adressen verwenden. Im Zweifelsfall ist Ihnen die nationale oder internationale Auskunft gerne behilflich.
Seite 135 Abteilung oder Dienst, Vorwahlnummern, Internationale Vorwahl Website und E-Mail-Adresse Ortsanschlussnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Argentinien (Buenos Aires) Website: www.dell.com.ar Internationale Vorwahl: 00 E-Mail: la-techsupport@dell.com Nationale Vorwahl: 54 E-Mail-Support für Desktopcomputer und tragbare Computer: Ortsvorwahl: 11 la-techsupport@dell.com ® E-Mail für Server und EMC -Speicherprodukte: la_enterprise@dell.com...
Seite 136 Ortsvorwahl Belgien (Brüssel) Website: support.euro.dell.com Internationale Vorwahl: 00 Technischer Support für XPS 02 481 92 96 Nationale Vorwahl: 32 Technischer Support für alle anderen Dell 02 481 92 88 Computer Ortsvorwahl: 2 Tech-Support-Fax 02 481 92 95 Kundenbetreuung 02 713 15 65...
Seite 137 Ortsvorwahl: 592 cn_support@dell.com E-Mail der Kundenbetreuung: customer_cn@dell.com Technischer Support per Fax 592 818 1350 Technischer Support (Dell™ Dimension™ und gebührenfrei: 800 858 2968 Inspiron) Technischer Support (OptiPlex™, Latitude™ und gebührenfrei: 800 858 0950 Dell Precision™) Technischer Support (Server und Storage-Geräte) gebührenfrei: 800 858 0960...
Seite 138 Nummern Ortsvorwahl Dänemark (Kopenhagen) Website: support.euro.dell.com Internationale Vorwahl: 00 Technischer Support für XPS 7010 0074 Nationale Vorwahl: 45 Technischer Support für alle anderen Dell- 7023 0182 Computer Kundenbetreuung (relational) 7023 0184 Kundenbetreuung Privatkunden/Kleinbetriebe 3287 5505 Zentrale (relational) 3287 1200...
Seite 139 Land (Stadt) Abteilung oder Dienst, Vorwahlnummern, Internationale Vorwahl Website und E-Mail-Adresse Ortsanschlussnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Ecuador Website: www.dell.com/ec E-Mail: la-techsupport@dell.com Allgemeiner Support (innerhalb Quito) gebührenfrei: 999-119-877-655- 3355 Allgemeiner Support (Anrufe von Guayaquil) gebührenfrei: 1800-999-119- 877-3355 El Salvador Website: www.dell.com/ec E-Mail: la-techsupport@dell.com...
Seite 140 Website: support.euro.dell.com Internationale Vorwahl: 00 Privatkunden und Kleinbetriebe Nationale Vorwahl: 33 Technischer Support für XPS 0825 387 129 Ortsvorwahlnummern: (1) (4) Technischer Support für alle anderen Dell- 0825 387 270 Computer Kundenbetreuung 0825 823 833 Zentrale 0825 004 700 Zentrale (Anrufe von außerhalb nach Frankreich)
Seite 141 Abteilung oder Dienst, Vorwahlnummern, Internationale Vorwahl Website und E-Mail-Adresse Ortsanschlussnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Großbritannien (Bracknell) Website: support.euro.dell.com Internationale Vorwahl: 00 E-Mail: dell_direct_support@dell.com Nationale Vorwahl: 44 Website für Kundenbetreuung: support.euro.dell.com/uk/en/ECare/form/home.asp Ortsvorwahl: 1344 Vertrieb Vertrieb Privatkunden und Kleinbetriebe 0870 907 4000...
Seite 142 Website: support.ap.dell.com Internationale Vorwahl: 001 E-Mail des Technischen Supports: HK_support@Dell.com Nationale Vorwahl: 852 2969 3188 Technischer Support (Dimension und Inspiron) Technischer Support (OptiPlex, Latitude und Dell 2969 3191 Precision) Technischer Support (PowerApp™, PowerEdge™, 2969 3196 PowerConnect™ und PowerVault™) Kundenbetreuung 3416 0910 Großkunden...
Seite 143 Irland (Cherrywood) Kundenbetreuung Firmenkunden 1850 200 982 (Fortsetzung) Technischer Support Technischer Support nur für XPS-Computer 1850 200 722 Technischer Support für alle anderen Dell-Computer 1850 543 543 Allgemein Fax/Vertrieb per Fax 01 204 0103 Zentrale 01 204 4444 Kundenbetreuung in Großbritannien (nur innerhalb...
Seite 144 Ortsvorwahl: 44 Technischer Support (Dimension und Inspiron) gebührenfrei: 0120-198-226 Technischer Support außerhalb Japans (Dimension 81-44-520-1435 und Inspiron) Technischer Support (Dell Precision, OptiPlex und gebührenfrei: 0120-198-433 Latitude) Technischer Support außerhalb Japans (Dell 81-44-556-3894 Precision, OptiPlex und Latitude) Technischer Support (PDAs, Projektoren, Drucker, gebührenfrei: 0120-981-690...
Seite 145 Abteilung oder Dienst, Vorwahlnummern, Internationale Vorwahl Website und E-Mail-Adresse Ortsanschlussnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Kanada (North York, Ontario) Online-Bestellstatus: www.dell.ca/ostatus Internationale Vorwahl: 011 AutoTech (automatisierter Hardware- und gebührenfrei: 1-800-247-9362 Garantie-Support) Kundendienst (Privatkunden/Kleinbetriebe) gebührenfrei: 1-800-847-4096 Kundendienst (mittelständische gebührenfrei: 1-800-326-9463 Betriebe/Großkunden, Behörden) Kundendienst (Drucker, Projektoren, Fernsehgeräte,...
Seite 146 34 160 910 Vertrieb (allgemein) (Xiamen, China) 29 693 115 Malaysia (Penang) Website: support.ap.dell.com Internationale Vorwahl: 00 Technischer Support (Dell Precision, OptiPlex und gebührenfrei: 1 800 880 193 Latitude) Nationale Vorwahl: 60 Technischer Support (Dimension, Inspiron sowie gebührenfrei: 1 800 881 306 Ortsvorwahl: 4 Elektronik und Zubehör)
Seite 147 Niederlande (Amsterdam) Website: support.euro.dell.com Internationale Vorwahl: 00 Technischer Support für XPS 020 674 45 94 Nationale Vorwahl: 31 Technischer Support für alle anderen Dell- 020 674 45 00 Computer Ortsvorwahl: 20 Technischer Support per Fax 020 674 47 66 Kundenbetreuung Privatkunden/Kleinbetriebe...
Seite 148 Nummern Ortsvorwahl Norwegen (Lysaker) Website: support.euro.dell.com Internationale Vorwahl: 00 Technischer Support für XPS 815 35 043 Nationale Vorwahl: 47 Technischer Support für alle anderen Dell Produkte 671 16882 Relationale Kundenbetreuung 671 17575 Kundenbetreuung Privatkunden/Kleinbetriebe 23162298 Zentrale 671 16800 Fax-Zentrale 671 16865 Österreich (Wien)
Seite 149 Schweden (Upplands Vasby) Website: support.euro.dell.com Internationale Vorwahl: 00 Technischer Support für XPS 0771 340 340 Nationale Vorwahl: 46 Technischer Support für alle anderen Dell Produkte 08 590 05 199 Ortsvorwahl: 8 Relationale Kundenbetreuung 08 590 05 642 Kundenbetreuung Privatkunden/Kleinbetriebe 08 587 70 527 Support für das Mitarbeiterprogramm (EPP)
Seite 150 Nationale Vorwahl: 65 Website: support.ap.dell.com Technischer Support (Dimension, Inspiron sowie gebührenfrei: 1 800 394 7430 Elektronik und Zubehör) Technischer Support (OptiPlex, Latitude und Dell gebührenfrei: 1 800 394 7488 Precision) Technischer Support (PowerApp, PowerEdge, gebührenfrei: 1 800 394 7478 PowerConnect und PowerVault) Kundenbetreuung gebührenfrei: 1 800 394 7430...
Seite 151 Abteilung oder Dienst, Vorwahlnummern, Internationale Vorwahl Website und E-Mail-Adresse Ortsanschlussnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Spanien (Madrid) Website: support.euro.dell.com Internationale Vorwahl: 00 Privatkunden und Kleinbetriebe Nationale Vorwahl: 34 Technischer Support 902 100 130 Ortsvorwahl: 91 Kundenbetreuung 902 118 540 Vertrieb...
Seite 152 Website und E-Mail-Adresse Ortsanschlussnummern und Landesvorwahl gebührenfreie Nummern Ortsvorwahl Thailand Website: support.ap.dell.com Internationale Vorwahl: 001 Technischer Support (OptiPlex, Latitude und Dell gebührenfrei: 1800 0060 07 Precision) Nationale Vorwahl: 66 Technischer Support (PowerApp, PowerEdge, gebührenfrei: 1800 0600 09 PowerConnect und PowerVault) Kundenbetreuung gebührenfrei: 1800 006 007...
Seite 153 Kundendienst und Support gebührenfrei: 1-800-456-3355 Mitarbeiterprogramm (EPP) Kunden gebührenfrei: 1-800-695-8133 Dell-Vertrieb gebührenfrei: 1-800-289-3355 oder gebührenfrei: 1-800-879- 3355 Dell Outlet-Verkauf (von Dell erneuerte Computer) gebührenfrei: 1-888-798-7561 Vertrieb von Software und Peripheriegeräten gebührenfrei: 1-800-671-3355 Ersatzteilvertrieb gebührenfrei: 1-800-357-3355 Erweiterter Service und Garantie gebührenfrei: 1-800-247-4618 gebührenfrei: 1-800-727-8320...
Seite 154 Anhang...
Seite 155: Glossar
Glossar Die Begriffe in diesem Glossar dienen nur zur werden. ASF ist plattform- und betriebssystemunabhängig ausgelegt. Information. Die hier beschriebenen Funktionen müssen nicht unbedingt Bestandteil des Computers sein. Auflösung — Die Schärfe und Klarheit eines Bildes, das von einem Drucker erzeugt bzw. auf einem Bildschirm angezeigt wird.
Seite 156 CRIMM — Continuity Rambus In-line Memory Module. Ein spezielles Modul ohne Speicherbausteine, das zum C — Celsius. Temperaturskala, bei der der Gefrierpunkt Auffüllen nicht benutzter RIMM-Steckplätze verwendet von Wasser als 0 °C und der Siedepunkt von Wasser als wird. 100 °C definiert ist. Cursor —...
Seite 157 DMTF — Distributed Management Task Force (Arbeitsgemeinschaft für verteilte Verwaltungen). E/A — Eingabe/Ausgabe. Ein Vorgang oder ein Gerät, bei Ein Zusammenschluss von Hardware- und dem bzw. über das Daten in den Computer eingegeben Softwareunternehmen zur Entwicklung von und von diesem abgerufen werden. Tastaturen und Verwaltungsstandards für verteilte Desktop-, Netzwerk-, Drucker sind E/A-Geräte.
Seite 158 Begriff oft in der (abgerundeten) Bedeutung von 1 000 Supportfragen an Dell wenden. Der Expressdienst von 000 000 Byte verwendet. Dell steht unter Umständen nicht in allen Ländern zur Gerät — Die Hardware, z. B. Diskettenlaufwerk, Drucker Verfügung. oder Tastatur, die im Computer installiert oder daran angeschlossen ist.
Seite 159 Grafikmodus — Eine Betriebsart, die vorgibt, wie Text und Grafik auf einem Bildschirm dargestellt werden. IC — Integrated Circuit (Integrierte Schaltung). Eine Grafikgestützte Software (z. B. das Betriebssystem Halbleiterscheibe, auch Chip genannt, die mit Tausenden Windows) wird im Grafikmodus dargestellt, der durch x oder Millionen winziger elektronischer Komponenten horizontale mal y vertikale Bildpunkte und z Farben bestückt ist und in Computern, Audio- und Videogeräten...
Seite 160 Datenübertragungsraten verwendet. entspricht. Medienschacht — Ein Schacht, der Geräte wie ein Kühlkörper — Eine Metallplatte bei bestimmten optisches Laufwerk, einen zweiten Akku oder ein Dell Prozessoren, die zur Wärmeableitung dient. TravelLite™-Modul unterstützt. MHz — Megahertz. Eine Frequenzeinheit, die einer Million Zyklen pro Sekunde entspricht. Die Übertragungsgeschwindigkeit von Prozessoren, Bussen...
Seite 161 MP — Megapixel. Ein Maß für die Bildauflösung von Digitalkameras. Paralleler Anschluss — Ein E/A-Anschluss, über den ein ms — Millisekunde. Eine Zeiteinheit, die einer paralleler Drucker an den Computer angeschlossen Tausendstelsekunde entspricht. Zugriffszeiten von werden kann. Wird auch als LPT-Anschluss bezeichnet. Speichergeräten werden in der Regel in Millisekunden Partition —...
Seite 162 Plug-and-Play — Die Fähigkeit des Computers zur Reisemodul — Eine Vorrichtung aus Kunststoff, die in automatischen Konfiguration von Geräten. Plug-and-Play den Modulschacht eines tragbaren Computers eingesetzt ermöglicht die automatische Installation, Konfiguration wird, um das Gewicht des Computers zu verringern. sowie Kompatibilität mit vorhandenen RFI —...
Seite 163 Daten identifizieren, auf die der Prozessor zugreifen den Computer angeschlossen werden können. kann. Service-Kennnummer — Wenn Sie die Dell Support- Standby-Modus — Ein Energiesparzustand, der alle Website unter support.dell.com aufrufen oder sich unnötigen Computervorgänge beendet, um Strom zu sparen.
Seite 164 Startfähige Diskette — Eine Diskette, mit der Sie den Computer starten können. Sie sollten stets über eine Taktrate — Die Frequenz (in MHz), die angibt, wie startfähige CD oder Diskette verfügen, für den Fall, dass schnell Computerkomponenten funktionieren, die am die Festplatte beschädigt oder der Computer mit Viren Systembus angeschlossen sind.
Seite 165 UMA — Unified Memory Allocation. Systemspeicher, der dynamisch dem Grafiksystem zugewiesen wird. V — Volt. Die Einheit der elektrischen Spannung. Eine U/min — Umdrehungen pro Minute. Die Anzahl der Spannung von einem Volt liegt vor, wenn ein elektrischer Umdrehungen, die pro Minute erfolgen. Die Festplatten- Strom von einem Ampere durch einen Widerstand von geschwindigkeit wird häufig in RPM gemessen.
Seite 166 W — Watt. Die Maßeinheit für elektrische Leistung. Ein ZIF — Zero Insertion Force (Einbau ohne Watt entspricht einer Stromstärke von einem Ampere bei Kraftaufwand). Ein Sockel- oder Steckplatztyp, bei dem einer Spannung von einem Volt. ein Computerbaustein ohne Kraftaufwand installiert oder entfernt werden kann.
Seite 167: Index
USB, 68 Klonmodus, 24 Anzeigen Leer, 48 Computerrückseite, 51 Schlecht lesbar, 49 Dell Diagnose, 51, 68 TV anschließen, 22-23 Dell Diagnostics, 55 Festplattenaktivität, 68 VGA anschließen, 22-23 Kontakt, 134 Zwei anschließen, 22-23 Assistenten Support-Bedingungen, 132 Assistent zum Übertragen BIOS, 121...
Seite 168 PCI, 79 Etiketten PCI entfernen, 83 Microsoft Windows, 10 PCI Express, 84 Hardware Service Tag, 10 PCI Express entfernen, 88 Dell Diagnostics, 55 Service-Kennnummer, 67 PCI Express installieren, 84 Hardware-Ratgeber, 59 Steckplätze, 79 Unterstützte Typen, 79 Hauptplatine. Siehe Systemplatine Kennwort...
Seite 169 Meldungen Entfernen, 89 Computer reagiert Fehler, 37 nicht mehr, 38 Laufwerkblendeneinsatz Mikrofon Computerabsturz, 38-39 Einsetzen, 91 Anschluss, 68 Dell Diagnostics, 55 Entfernen, 90 Modem Diagnoseanzeigen, 51 Laufwerke, 93 Probleme, 35 Drucker, 45 CD/DVD-Laufwerk DVD-Laufwerk, 34 entfernen, 109 Einstellen der Lautstärke, 47...
Seite 170 Stromversorgung, 120 Status, 44 Sicherheitshinweise, 9 Technische, 117 Support Umgebungsbedingungen, 120 Software Bedingungen, 132 Hyperthreading, 29 Technischer Support Kontaktaufnahme Probleme, 39-40 Bedingungen, 132 mit Dell, 134 Sound Treiber Support-Website, 10 Lautstärke, 47 Identifizieren, 57 Systemplatine, 74 Probleme, 47 Info, 57 Index...
Seite 171 Übertragen von Daten auf einen Zielcomputer, 29 Anschlüsse, 68 Starten von Geräten, 128 Wiedergabe von CDs und DVDs, 16 Windows XP Assistent zum Übertragen von Dateien und Einstellungen, 29 Hardware-Ratgeber, 59 Hilfe- und Supportcenter, 11 Hyperthreading, 29 Netzwerkinstallations- Assistent, 25 Neu installieren, 59 Programmkompatibilitäts- Assistent, 39...
Seite 172 Index...

Dell Dimension E520 Benutzerhandbuch

1 Einrichten und Verwenden des Computers

2 Beheben von Problemen

3 Hilfsmittel zur Fehlerbehebung

4 Entfernen und Installieren von Komponenten

5 Anhang

Glossar

Index

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Dell Dimension E520

Inhaltszusammenfassung für Dell Dimension E520

Inhaltsverzeichnis
