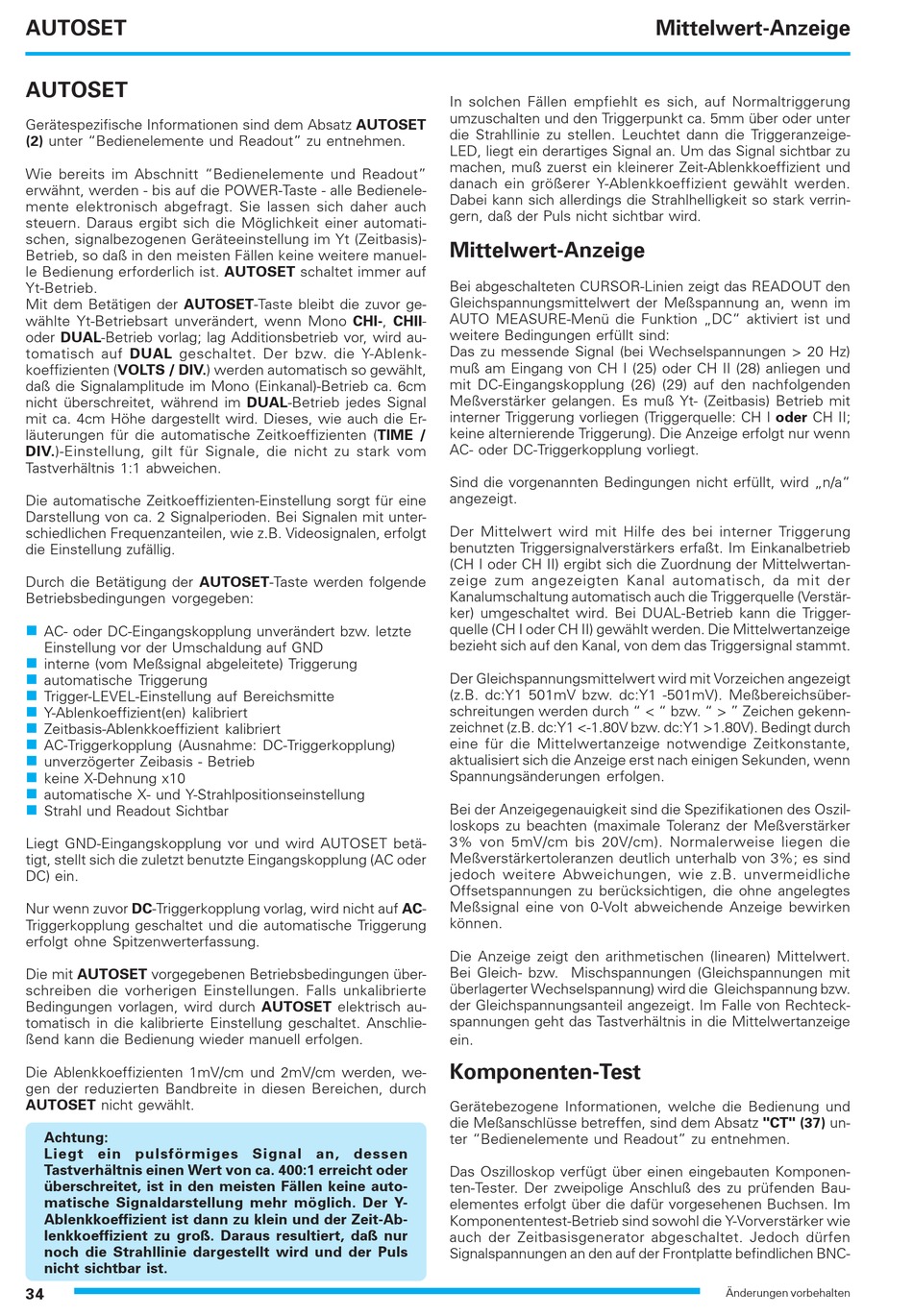

AUTOSET
AUTOSET
Gerätespezifische Informationen sind dem Absatz AUTOSET
(2) unter "Bedienelemente und Readout" zu entnehmen.
Wie bereits im Abschnitt "Bedienelemente und Readout"
erwähnt, werden - bis auf die POWER-Taste - alle Bedienele-
mente elektronisch abgefragt. Sie lassen sich daher auch
steuern. Daraus ergibt sich die Möglichkeit einer automati-
schen, signalbezogenen Geräteeinstellung im Yt (Zeitbasis)-
Betrieb, so daß in den meisten Fällen keine weitere manuel-
le Bedienung erforderlich ist. AUTOSET schaltet immer auf
Yt-Betrieb.
Mit dem Betätigen der AUTOSET-Taste bleibt die zuvor ge-
wählte Yt-Betriebsart unverändert, wenn Mono CHI-, CHII-
oder DUAL-Betrieb vorlag; lag Additionsbetrieb vor, wird au-
tomatisch auf DUAL geschaltet. Der bzw. die Y-Ablenk-
koeffizienten (VOLTS / DIV.) werden automatisch so gewählt,
daß die Signalamplitude im Mono (Einkanal)-Betrieb ca. 6cm
nicht überschreitet, während im DUAL-Betrieb jedes Signal
mit ca. 4cm Höhe dargestellt wird. Dieses, wie auch die Er-
läuterungen für die automatische Zeitkoeffizienten (TIME /
DIV.)-Einstellung, gilt für Signale, die nicht zu stark vom
Tastverhältnis 1:1 abweichen.
Die automatische Zeitkoeffizienten-Einstellung sorgt für eine
Darstellung von ca. 2 Signalperioden. Bei Signalen mit unter-
schiedlichen Frequenzanteilen, wie z.B. Videosignalen, erfolgt
die Einstellung zufällig.
Durch die Betätigung der AUTOSET-Taste werden folgende
Betriebsbedingungen vorgegeben:
n
AC- oder DC-Eingangskopplung unverändert bzw. letzte
Einstellung vor der Umschaldung auf GND
n
interne (vom Meßsignal abgeleitete) Triggerung
n
automatische Triggerung
n
Trigger-LEVEL-Einstellung auf Bereichsmitte
n
Y-Ablenkoeffizient(en) kalibriert
n
Zeitbasis-Ablenkkoeffizient kalibriert
n
AC-Triggerkopplung (Ausnahme: DC-Triggerkopplung)
n
unverzögerter Zeibasis - Betrieb
n
keine X-Dehnung x10
n
automatische X- und Y-Strahlpositionseinstellung
n
Strahl und Readout Sichtbar
Liegt GND-Eingangskopplung vor und wird AUTOSET betä-
tigt, stellt sich die zuletzt benutzte Eingangskopplung (AC oder
DC) ein.
Nur wenn zuvor DC-Triggerkopplung vorlag, wird nicht auf AC-
Triggerkopplung geschaltet und die automatische Triggerung
erfolgt ohne Spitzenwerterfassung.
Die mit AUTOSET vorgegebenen Betriebsbedingungen über-
schreiben die vorherigen Einstellungen. Falls unkalibrierte
Bedingungen vorlagen, wird durch AUTOSET elektrisch au-
tomatisch in die kalibrierte Einstellung geschaltet. Anschlie-
ßend kann die Bedienung wieder manuell erfolgen.
Die Ablenkkoeffizienten 1mV/cm und 2mV/cm werden, we-
gen der reduzierten Bandbreite in diesen Bereichen, durch
AUTOSET nicht gewählt.
Achtung:
Liegt ein pulsförmiges Signal an, dessen
Tastverhältnis einen Wert von ca. 400:1 erreicht oder
überschreitet, ist in den meisten Fällen keine auto-
matische Signaldarstellung mehr möglich. Der Y-
Ablenkkoeffizient ist dann zu klein und der Zeit-Ab-
lenkkoeffizient zu groß. Daraus resultiert, daß nur
noch die Strahllinie dargestellt wird und der Puls
nicht sichtbar ist.
34
In solchen Fällen empfiehlt es sich, auf Normaltriggerung
umzuschalten und den Triggerpunkt ca. 5mm über oder unter
die Strahllinie zu stellen. Leuchtet dann die Triggeranzeige-
LED, liegt ein derartiges Signal an. Um das Signal sichtbar zu
machen, muß zuerst ein kleinerer Zeit-Ablenkkoeffizient und
danach ein größerer Y-Ablenkkoeffizient gewählt werden.
Dabei kann sich allerdings die Strahlhelligkeit so stark verrin-
gern, daß der Puls nicht sichtbar wird.
Mittelwert-Anzeige
Bei abgeschalteten CURSOR-Linien zeigt das READOUT den
Gleichspannungsmittelwert der Meßspannung an, wenn im
AUTO MEASURE-Menü die Funktion „DC" aktiviert ist und
weitere Bedingungen erfüllt sind:
Das zu messende Signal (bei Wechselspannungen > 20 Hz)
muß am Eingang von CH I (25) oder CH II (28) anliegen und
mit DC-Eingangskopplung (26) (29) auf den nachfolgenden
Meßverstärker gelangen. Es muß Yt- (Zeitbasis) Betrieb mit
interner Triggerung vorliegen (Triggerquelle: CH I oder CH II;
keine alternierende Triggerung). Die Anzeige erfolgt nur wenn
AC- oder DC-Triggerkopplung vorliegt.
Sind die vorgenannten Bedingungen nicht erfüllt, wird „n/a"
angezeigt.
Der Mittelwert wird mit Hilfe des bei interner Triggerung
benutzten Triggersignalverstärkers erfaßt. Im Einkanalbetrieb
(CH I oder CH II) ergibt sich die Zuordnung der Mittelwertan-
zeige zum angezeigten Kanal automatisch, da mit der
Kanalumschaltung automatisch auch die Triggerquelle (Verstär-
ker) umgeschaltet wird. Bei DUAL-Betrieb kann die Trigger-
quelle (CH I oder CH II) gewählt werden. Die Mittelwertanzeige
bezieht sich auf den Kanal, von dem das Triggersignal stammt.
Der Gleichspannungsmittelwert wird mit Vorzeichen angezeigt
(z.B. dc:Y1 501mV bzw. dc:Y1 -501mV). Meßbereichsüber-
schreitungen werden durch " < " bzw. " > " Zeichen gekenn-
zeichnet (z.B. dc:Y1 <-1.80V bzw. dc:Y1 >1.80V). Bedingt durch
eine für die Mittelwertanzeige notwendige Zeitkonstante,
aktualisiert sich die Anzeige erst nach einigen Sekunden, wenn
Spannungsänderungen erfolgen.
Bei der Anzeigegenauigkeit sind die Spezifikationen des Oszil-
loskops zu beachten (maximale Toleranz der Meßverstärker
3% von 5mV/cm bis 20V/cm). Normalerweise liegen die
Meßverstärkertoleranzen deutlich unterhalb von 3%; es sind
jedoch weitere Abweichungen, wie z.B. unvermeidliche
Offsetspannungen zu berücksichtigen, die ohne angelegtes
Meßsignal eine von 0-Volt abweichende Anzeige bewirken
können.
Die Anzeige zeigt den arithmetischen (linearen) Mittelwert.
Bei Gleich- bzw. Mischspannungen (Gleichspannungen mit
überlagerter Wechselspannung) wird die Gleichspannung bzw.
der Gleichspannungsanteil angezeigt. Im Falle von Rechteck-
spannungen geht das Tastverhältnis in die Mittelwertanzeige
ein.
Komponenten-Test
Gerätebezogene Informationen, welche die Bedienung und
die Meßanschlüsse betreffen, sind dem Absatz "CT" (37) un-
ter "Bedienelemente und Readout" zu entnehmen.
Das Oszilloskop verfügt über einen eingebauten Komponen-
ten-Tester. Der zweipolige Anschluß des zu prüfenden Bau-
elementes erfolgt über die dafür vorgesehenen Buchsen. Im
Komponententest-Betrieb sind sowohl die Y-Vorverstärker wie
auch der Zeitbasisgenerator abgeschaltet. Jedoch dürfen
Signalspannungen an den auf der Frontplatte befindlichen BNC-
Mittelwert-Anzeige
Änderungen vorbehalten
