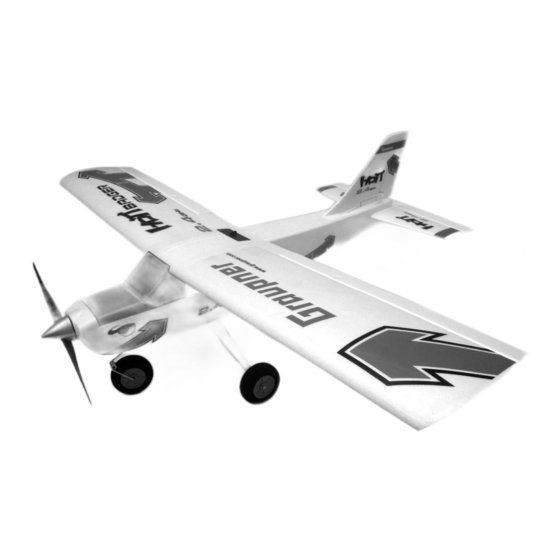

- Seite 1 No. 9929.HOTT MONTAGEANLEITUNG HoTT BADGER RC-Fast-Fertigflugmodell ausgestattet mit Brushless-Antrieb Zur Steuerung wird ein HoTT COMPUTERSYSTEM benötigt GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2014...
- Seite 2 Anhang beachten. Sofern das Modell an eine andere Person weitergegeben wird, muss die komplette Montageanleitung zur Beachtung weitergegeben werden. Allgemeines Der Graupner HoTT BADGER ist ein besonders attraktiver RC-Trainer mit hochqualitativer Serienausstattung. Für die Modellmontage wird kein Klebstoff benötigt, die Modellteile wie z.B. Seiten- und Höhenleitwerk werden lediglich eingeschoben und magnetisch gehalten.
- Seite 3 Montieren Sie zuerst das Fahrwerk. Bringen Sie dann das Seiten- und Höhenruderservo per Servotester oder Fernsteuerung in ihre Mittelstellung. Achtung: Die Befestigungsschraube für das Bugfahrwerk (9) unbedingt mit UHU-Schraubensicherung sichern und darauf achten, dass die Abflachung des GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2014...
- Seite 4 Kabelfarben übereinstimmen und die Steckverbindungen vollständig geschlossen sind. Jetzt den Motor einschieben. Die Abbildung zeigt das Festziehen der Motorbefestigungsschraube, bitte dringend nachfolgende Hinweise beachten. Achtung: Zuerst die Befestigungsschraube für GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2014...
- Seite 5 Verbinder (10). Achtung: Keinesfalls Klebstoff dafür verwenden. Mit dem Einlegen der Verbindungsplatte (11) ist der Tragflächenaufbau bereits abgeschlossen. Die Tragfläche probeweise mit Stift (11) auf den Rumpf setzen. GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2014...
- Seite 6 Fluges vom Rumpf lösen, was unweigerlich zu einem Absturz führt, denken Sie daran, dass Sie damit sich selbst oder andere Personen im schlimmsten Fall lebensgefährlich verletzen können. GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2014...
- Seite 7 Das Prinzip der Tragflächenbefestigung und der Belastungsprobe vor jedem Start bleibt unverändert. Der Schwerpunktbereich Der Schwerpunktbereich des HoTT BADGER liegt zwischen 60 und 70 mm, von der Tragflächenvorderkante aus gemessen. Sofern die empfohlene LiPo-Batterie verwendet wird, liegt der Schwerpunkt automatisch in diesem Bereich. Die Schwerpunktlage kann zur Kontrolle geprüft werden, indem das Modell im...
- Seite 8 Bitte beachten Sie, dass die G 3,5-Steckverbindung nach jedem Betrieb des Motors bzw. des Modells aus Sicherheitsgründen und zum Schutz der LiPo- Batterie unbedingt wieder getrennt werden muss. GRAUPNER Modellbau wünscht Ihnen viele schöne Flüge mit dem neuen Flugmodell HoTT BADGER Technische Daten Spannweite ca.
- Seite 9 Rechtlich gesehen ist ein Flugmodell ein Luftfahrzeug und unterliegt entsprechenden Gesetzen, die unbedingt eingehalten werden müssen. Es dürfen nur die in der Packung enthaltenen Teile, sowie die ausdrücklich von uns empfohlenen Original-Graupner-Zubehör- und Ersatzteile verwendet werden. Wird eine Komponente der Antriebseinheit geändert, ist ein sicherer Betrieb nicht mehr gewährleistet und es erlischt jeglicher Garantieanspruch.
- Seite 10 Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die Beeinträchtigung der Brauchbarkeit des Gegenstandes auf natürlicher Abnutzung, Einsatz unter Wettbewerbsbedingungen, unsachgemäßer Verwendung (einschließlich Einbau) oder Einwirkung von außen beruht. GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2014...
- Seite 11 Auf diese Erklärung und die sich daraus ergebenden Ansprüche, Rechte und Pflichten findet ausschließlich das materielle deutsche Recht ohne die Normen des Internationalen Privatrechts sowie unter Ausschluss des UN-Kaufrechts Anwendung. GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2014...
