Anpassen der horizontalen Bildposition
Wenn sich die Linse in zentraler Position befindet, kann die horizontale Bildposition um den
Maximalwert von 10 % der Hälfte der Bildbreite nach links oder rechts verschoben werden. Beachten
Sie, dass die maximale Anpassung der horizontalen Bildhöhe durch die vertikale Bildposition
beschränkt werden kann. Es ist beispielsweise nicht möglich, die oben genannte maximale
horizontale Bildposition zu erreichen, wenn die vertikale Bildposition auf das Maximum eingestellt ist.
Weitere Erläuterungen entnehmen Sie bitte dem nachstehenden Diagramm zum Shift-Bereich.

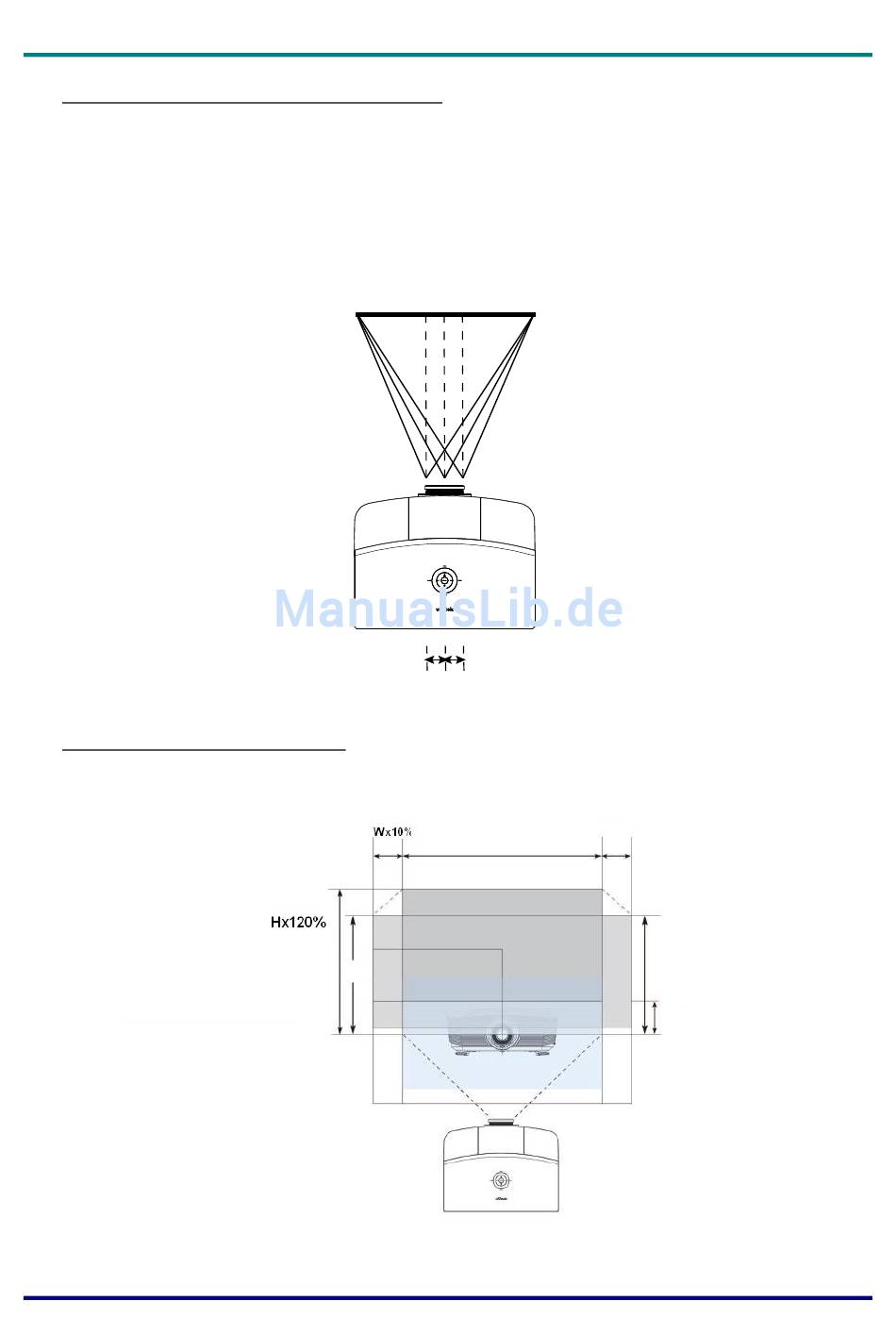

Diagramm des Shift-Bereichs
Max. Höhe des Bildversatzes
= H x 120 %
Max. Breite des Bildversatzes = B x 10 %
Wenn B x 10 %, dann beträgt der max.
Bildversatz = H x 100 %
Wenn H x 120 %, dann beträgt der max.
Bildversatz = B x 0 %
Bildschirmbreite
(B)
Linke Seite
Rechte Seite
(B/2) x 10 %
(B/2) x 10 %
B = Bildbreite
– 19 –
